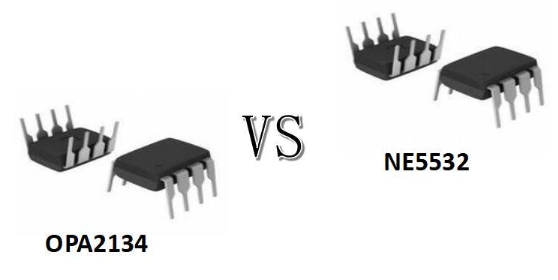

Performance Showdown: OPA2134 vs NE5532 - Funktioner och applikationer jämfört

När det gäller operativa förstärkare som används i ljudapplikationer står både OPA2134 och NE5532 ut för deras distinkta funktioner.OPA2134 är vördad för sin höga trohetsprestanda och erbjuder låg distorsion och exceptionell ljudklara.Å andra sidan levererar NE5532 tillförlitlig prestanda med låg brus och hög utgångsdrivning, ofta i kommersiella och DIY -ljudprojekt.I den här artikeln kommer vi att utforska de unika funktioner, prestationsdrag och praktiska tillämpningar av dessa två op-ampar, vilket hjälper dig att göra ett informerat val baserat på dina ljudbehov.

Katalog

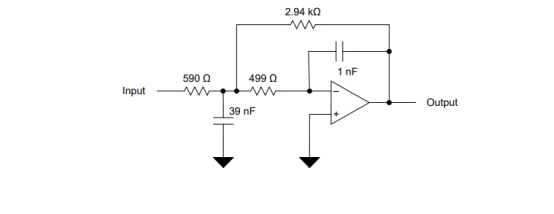

Översikt över Opa2134

Opa2134 Representerar en hög trovärdighet, operativ förstärkare med låg distortion noggrant utformad för överlägsna ljudapplikationer.Den här enheten har ett äkta FET-ingångssteg som säkerställer exceptionell ljudkvalitet och snabbt svar, vilket gör den mycket lämplig för avancerade ljudsystem.Op-AMP: s robusta utgångsdrift och anmärkningsvärda DC-prestanda gör att den kan anpassas över en rad krävande applikationer.Dess design inkluderar en bred utgångsväng som närmar sig inom 1V från tillförselskenan, vilket ger gott om utrymme som behövs för olika ljudkretsar.

OPA2134 erbjuder variationer med dubbla, dubbla och fyrhjulskanaler, med alternativ för både dopp- och ytmonteringspaket.Denna flexibilitet utvidgar sin användbarhet mellan olika designkrav och begränsningar.Den fungerar effektivt över ett brett temperaturområde från -40 ° C till 85 ° C, vilket säkerställer tillförlitlighet i olika miljöförhållanden.Dessutom stöder det Spice -makromodeller, vilket underlättar detaljerad designanalys och optimering genom simulering.

Integrationen av ett äkta FET-ingångssteg används när det förbättrar op-ampens förmåga att hantera ljudsignaler med hög trohet.Det snabba svaret i detta steg är användbart för att minimera distorsion och bevara integriteten hos ursprungliga ljudsignaler.

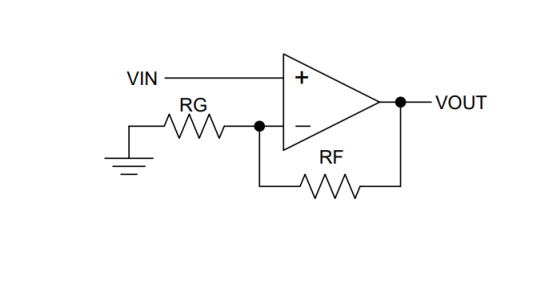

NE5532 operationell förstärkare

De NE5532 Operational Amplifier Series levererar överlägsen prestanda, präglat av dess exceptionella DC och AC -egenskaper.Denna serie är anmärkningsvärd för sina låga ljudnivåer, betydande utgångsdrivningsförmåga och imponerande vinstlinearitet.Dessutom erbjuder produkten en bred utgångssvingbandbredd, minimal distorsion och höga svängningshastigheter, vilket förbättrar dess robusta funktionalitet.Införandet av inputskyddsdioder och utgångsskydd för kortslutning säkerställer vidare tillförlitlighet.Vidare är den internt kalibrerad för enhetsförvaltningsoperationer, vilket sätter en hög standard när det gäller ingångsspänningsgränser.

NE5532 -serien identifieras av flera betydande resultatindikatorer.Dess låga brusnivåer används för att upprätthålla signalintegritet, mestadels vid ljudförstärkning och signalbehandling.Förstärkningslinjäriteten hos NE5532 säkerställer konsekvent amplifiering över olika ingångsnivåer, dynamik för exakt signalbehandling.Denna funktion är i par med en maximal utgångssvingbandbredd som stöder ett brett spektrum av frekvenser utan signalnedbrytning.En sådan kombination visar sig vara fördelaktig i intrikata ljud- och kommunikationssystem där tydlighet och trohet är nödvändig.

NE5532: s design uppnår minimal distorsion, användbar för att upprätthålla integriteten hos förstärkta signaler.Höga svängningshastigheter möjliggör snabba svar på förändringar i insignalen, som krävs i höghastighetsanalog-till-digital konvertering och andra dynamiska applikationer.Balansen mellan låg distorsion och höga svängda priser positionerar NE5532 som ett optimalt val för precision och höghastighetsapplikationer.NE5532 innehåller inputskyddsdioder och utgångs kortslutningsskydd, vilket säkerställer elasticitet i olika applikationsscenarier.Ingångsskyddsdioder skyddar de inre kretsarna från spänningsspikar eller elektrostatisk urladdning.Output kortslutningsskydd hjälper till att upprätthålla förstärkardrift under ogynnsamma förhållanden, såsom oavsiktliga kortkretsar, och därigenom förlänger enhetens livslängd.

Prestationens jämförelse: OPA2134 vs NE5532

En detaljerad undersökning av OPA2134 och NE5532 avslöjar deras unika styrkor för olika ljudapplikationer.

Buller och snedvridning

OPA2134 kännetecknas av dess anmärkningsvärt låga brus och distorsionsnivåer.Detta gör det mycket gynnat i avancerade ljudsystem och utrustning för professionell kvalitet.Genom noggrant planerade interna kretsar minimerar det oönskade störningar, vilket säkerställer ljudklarhet.I faktiska applikationer översätter detta till ett renare och mer transparent ljud-uppskattat i inspelningsstudior, uppspelningssystem med hög trohet och andra inställningar där orörd ljudkvalitet vårdas.Du kan ofta välja OPA2134 för seriösa lyssningsscenarier där att fånga och reproducera de finaste detaljerna om ljudet är dominerande.

Kostnad och vardaglig användning

Däremot fungerar NE5532 som ett kostnadseffektivt alternativ med tillräcklig prestanda för dagliga ljuduppgifter.Även om dess brus- och distorsionsmetriker kanske inte matchar OPA2134, ger den robust funktionalitet som är lämplig för rutinmässiga applikationer.NE5532 finns ofta i konsumentljudenheter, utbildningsprojekt och budgetmedvetna DIY-ljudprojekt.Dess överkomliga priser och färdiga tillgänglighet gör det till ett utmärkt val för de nya för ljudelektronik, vilket möjliggör experiment och lärande utan betydande ekonomisk risk.

Balansera prestanda och kostnad

Båda op-amparna är utformade för utmärkt ljudprestanda, med urval som drivs av specifika kretskrav och önskad avvägning mellan prestanda och kostnad.Du bör utvärdera vikten av ljuduppgiften och miljön där op-amp kommer att användas.Professionell eller audiofil precision kan styra dig mot OPA2134, medan praktiska, vardagliga ljudbehov kan hitta NE5532 mer lämpligt.

Integration i ljudsystem

När du väljer mellan OPA2134 och NE5532, överväg de omgivande komponenterna och avsedda applikationen.För avancerade system där varje komponents precision används kan OPA2134 förbättra den totala ljudkvaliteten kraftigt.I allmänna ljudsystem som inte kräver ultra-låga ljudnivåer erbjuder NE5532 ett pålitligt och ekonomiskt alternativ.

OPA2134 och NE5532 Jämförelse av egenskaper

• Opa2134 kännetecknas av dess ultralåga distorsionshastighet på 0,00008%, vilket säkerställer hög trohet i ljudapplikationer.Dess låga ljudnivåer vid 8 NV/√Hz gör det lämpligt för känslig ljudutrustning där tydligheten är dominerande.Noterbart har dess FET -ingång en förspänningsström på endast 5PA, vilket minskar belastningen på föregående kretsar.Den höga svängningshastigheten på 20 V/μs möjliggör exakt reproduktion av snabba signalförändringar, medan dess 8 MHz bandbredd stöder ett brett spektrum av frekvenser utan signalnedbrytning.Med en hög öppen slingförstärkning på 120 dB vid 600 Ω ger den robust amplifiering även vid låga ingångsnivåer.Dess mångsidiga matningsspänning sträcker sig från ± 2,5V till ± 18V vilket gör den anpassningsbar till olika kretskrav.Det finns i enstaka, dubbla och fyrhjulingskonfigurationer och erbjuder flexibla integrationsalternativ för olika designbehov.

• NE5532 sticker ut med en liten signalbandbredd på 10 MHz, lämplig för applikationer som kräver högfrekvensrespons.Dess höga utgångsdrivna kapacitet, som kan köra 600 Ω -laster vid 10V RMS, gör den idealisk för situationer som kräver stark signalproduktion.

En ingångsbrusspänning på 5 NV/√Hz säkerställer effektiviteten vid hantering av låga brusbehov.NE5532 har en hög DC -spänningsförstärkning på 50 000 och en imponerande spänningsförstärkning på 2 200 vid 10 kHz, vilket betonar dess förstärkningskompetens.Dess kraftbandbredd på 140 kHz och en svängningshastighet på 9 V/μS stöder dynamisk signalbehandling.Det breda tillförselspänningsområdet från 3V till 20V ger flexibilitet i olika kraftmiljöer, och enhetsförstärkningskompensation ökar dess användbarhet i mönster som kräver stabil vinst över olika applikationer.

Jämförelse av data: OPA2134 vs NE5532

Specifikation	Opa2134	NE5532
Förpackning	Rör	8-dip
Förse Spänning	15V	15V
Drifts- Leverantör	4mA	8 mA
Slingra Hastighet	20V/μS	9V/μs
Produktion Ström per kanal	35 mA	38 mA
Drifts- Temperatur	-40 ° C ~ 85 ° C	0 ° C ~ 70 ° C

Ansökningar för OPA2134 och NE5532

Opa2134

OPA2134 lämpar sig beundransvärt till professionella ljud- och musiksystem på grund av dess låga brusbeteende och robusta utgångsdrift.Inom dessa system presterar det exceptionellt bra i linjedrivare och mottagare, vilket säkerställer pålitlig och tydlig signalöverföring.Dess omfattning sträcker sig vidare till multimedia -ljud, där precision och transparens är aktiva.I aktiva filter och förförstärkare sticker OPA2134: s distinkta inslag i låg total harmonisk distorsion ut och bevarar renheten i signalbehandling.Integratorer och crossover -nätverk drar stor nytta av denna operativa förstärkare, eftersom den konsekvent levererar hög trohet - ett stort kännetecken för framgångsrika ljudsystem.

Exempel från fältet illustrerar hur precisionskomponenter som OPA2134 gör en skillnad.Du kan ofta välja det för inspelningsutrustning och levande ljudförstärkning, där noggrannhet och minimal brus dikterar framgång.Dess roll är mestadels påverkande och höjer tonkvaliteten samtidigt som man minskar oönskade artefakter.Ljudutrustningsdesign bekräftar kontinuerligt OPA2134: s roll för att upprätthålla sund integritet över olika applikationer.

NE5532

NE5532 ser utbredd användning i audiovisuella (AV) mottagare på grund av dess låga brus och kraftfulla utgångsdrift, vilket avsevärt förbättrar sund tydlighet och kvalitet.Inbäddade datorer och netbooks drar nytta av dess integration, vilket erbjuder förbättrade ljudbehandlingsfunktioner allvarliga för kompakta, komplexa enheter.NE5532: s roll i videosändningsplattformar och DVD-spelare/inspelare är exceptionella på grund av dess sömlösa hantering av högpresterande ljud- och videosignaler.I flerkanalens videomandersystem och professionella ljudblandare presterar NE5532 med hög hastighet och låg distorsion.

OPA2134 vs NE5532: Vad skiljer dem ut?

Bullerprestanda och sund trohet

OPA2134 utmärker sig i allmänhet i brusprestanda, en anmärkningsvärd fördel i ljudmiljöer med hög vinst där ljudintegritet är dynamisk.Den låga brusprofilen för OPA2134 minimerar oönskade ljudartefakter och söker en renare ljudupplevelse.Vidare möjliggör dess lägre distorsionsnivåer tydligare och mer exakt ljudåtergivning, vilket är användbart i applikationer med hög trohet där varje detalj är viktig.I världen av ljudtillverkning förbättrar dessa egenskaper hos OPA2134 din lyssningsupplevelse genom att minska tekniska föroreningar i ljudsignalen, vilket gör att känslorna i musik kan komma mer levande.

Bandbredd och svalhastighet

Opa2134 har en bredare bandbredd och snabbare svängningshastighet, vilket gör det mer skickligt för höghastighetsljuduppgifter.Denna funktion är särskilt användbar i professionella ljudinställningar där snabb signalbehandling är en norm.Förstärkarens högre svängda hastighet gör det möjligt att replikera snabba förändrade ljudsignaler troget utan distorsion, vilket bevarar den autentiska ljudkvaliteten.Till exempel, i live -ljudförstärkningssystem, resulterar OPA2134: s förmåga att hantera snabba transienter effektivt i ljud som känns mer dynamiskt och naturtro, vilket förbättrar nedsänkningen av hörselupplevelsen.

Kostnadsöverväganden

Medan OPA2134 i allmänhet kräver ett högre pris, motiverar dess förbättrade prestationsfunktioner kostnaden för professionell ljudutrustning, där överlägsen ljudkvalitet söks.Dess användning i avancerad ljudutrustning och inspelningsstudior betonar betoningen på prestanda över kostnader.Att välja att investera i OPA2134 uppstår ofta från en professionell krav på toppljudkvalitet som överensstämmer med de höga standarderna för seriösa lyssningsmiljöer.Sådana investeringar återspeglar ofta ett åtagande att uppnå det yttersta inom ljudfidelitet och tillförlitlighet.

Matningsspänningsområde och förspänningsström

I kontrast är NE5532 ett bredare matningsspänningsområde, fördelaktigt i olika kraftscenarier, vilket möjliggör mer mångsidiga applikationer över olika ljudenheter.Emellertid kan dess högre ingångsförspänningsström införa små fel i specifika sammanhang, vilket kräver noggranna designhänsyn för att mildra potentiella negativa effekter.Praktiskt taget innebär detta att medan NE5532 erbjuder anpassningsförmåga, kräver det en tankeväckande designmetod för att säkerställa toppprestanda.Detta krav på noggrann planering i kretsdesign kan tilltala dem som åtnjuter utmaningen att optimera tekniska parametrar för bästa resultat.

Slutsats

Sammanfattningsvis tillgodoser OPA2134 och NE5532 OP-AMPS till distinkta roller i ljudapplikationer, var och en utmärkt inom specifika områden.OPA2134, med dess låga brus, minimal distorsion och utökad bandbredd, är idealisk för ljudsystem med hög trohet där överlägsen ljudkvalitet är ett måste.Å andra sidan ger NE5532 ett budgetvänligt alternativ och erbjuder tillförlitlig prestanda i allmänna ljudkretsar.Valet mellan de två beror på projektets krav-medan audiofila inställningar gynnar OPA2134 för sin toppnivåljudkvalitet, gör NE5532: s överkomliga priser det populärt i kostnadskänsliga applikationer.Båda op-amparna är nödvändiga i sina respektive nischer, och att förstå deras skillnader hjälper dig att balansera prestanda och kostnader för att optimera ljuddesignen effektivt.

Vanliga frågor [FAQ]

1. Vad är OPA2134?

Opa2134, utformad av Texas Instruments, firas för att leverera förstklassig ljudkvalitet och mångsidighet.Dess överlägsna prestanda har fått beundran att öka sin närvaro i applikationer med hög trohet.

2. Vilka är de viktigaste funktionerna i OPA2134?

OPA2134 definieras av ultra-låg brus, minimal distorsion, hög slakhastighet, bred bandbredd och exemplifierande signalreproduktion.Dessa attribut gör det till ett utmärkt val för avancerade ljudsugningar, vilket ger tydlighet och precision.

3. Vad är NE5532 op-amp?

NE5532 är en dubbeloperativ förstärkare, hyllad för sin flexibilitet och omfattande användning i ljudapplikationer.Den är känd för sin låga brusprofil, höga svängningsfrekvens och betydande öppen slingförstärkning och integreras enkelt i olika ljudprojekt, från konsumentelektronik till DIY-ljudförbättringar.

4. Vilka är de centrala egenskaperna i NE5532?

NE5532: s anmärkningsvärda funktioner inkluderar en låg brussiffra på cirka 5 NV/√Hz, en hög slakhastighet på 9 V/μs, hög inmatningsimpedans och en bred bandbredd som överstiger 10 MHz.Dessa egenskaper förbättrar kollektivt dess förmåga för kvalitetsförbättring med minimal distorsion.

5. Vilka är de viktigaste kontrasterna mellan OPA2134 och NE5532?

Båda op-amparna är uppskattade i ljudkretsar.OPA2134 erbjuder lägre brus och distorsion, bredare bandbredd och snabbare signalbehandling.Däremot ger NE5532 en kostnadseffektiv lösning med tillförlitlig prestanda för allmänna ljudapplikationer, balansering av överkomliga priser och kvalitet.

6. Vilken op-amp är bättre för ljudapplikationer?

Att välja rätt op-amp för ljudapplikationer är beroende av projektets specifika behov och begränsningar.OPA2134 väljs ofta för professionella ljudsystem och audiofilutrustning på grund av dess exceptionella prestanda.Omvänt föredras NE5532 för sin tillförlitlighet och kostnadseffektivitet, vilket gör det lämpligt för allmänna ljudprojekt och DIY-inställningar.Det är klokt att överväga applikationens krav när man beslutar om en op-amp.

7. Var kan jag köpa OPA2134 och NE5532 op-ampar?

Både OPA2134 och NE5532 op-ampar är tillgängliga från olika källor, inklusive elektroniska komponentdistributörer, onlinemarknadsplatser och leverantörer av professionell ljudutrustning.De finns i både genomgångshål och ytmonterade paket, vilket säkerställer enkel integration i olika elektroniska mönster.Populära bland stora distributörer är de tillgängliga för både småskaliga DIY-entusiaster och storskaliga professionella projekt.
