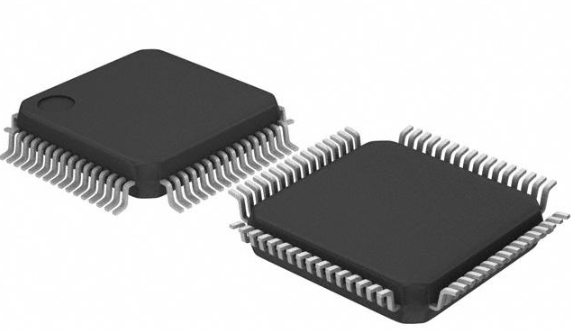

Fördjupad guide till STM32F401RCT6: Applikationer, funktioner och databladanalys

När man utforskar komplikationerna med någon avancerad teknik eller produkt, ger förståelse av dess utveckling, funktioner och praktiska tillämpningar ett väl avrundat perspektiv.I den här artikeln gräver vi in ​​i STM32F401RCT6 Microcontroller, en mångsidig komponent utformad för en mängd olika branscher, från bilsystem till konsumentelektronik.Genom en detaljerad undersökning av dess specifikationer, prestationsfunktioner och nyckelfunktioner kommer vi att avslöja hur det uppfyller kraven från moderna applikationer.Oavsett om du är fokuserad på högprecisionsmotorstyrning, digital ljudbehandling eller IoT-integration, erbjuder denna omfattande översikt värdefull insikt i mikrokontrollens potential att förbättra både prestanda och hållbarhet.

Katalog

STM32F401RCT6 -specifikationer

Kategori	Information
Tillverkare	Stmikroelektronik
Kategori	Integrerad Kretsar (ICS) - Inbäddade - Mikrokontroller
Paket	64-LQFP
Data Bussbredd	32-bitars
Serie	Stm32 F4
Kärna Processor	Arm® Cortex®-M4
Kärna Storlek	32-bitars
Hastighet	84MHz
Anslutning	I2c, IRDA, LIN, SDIO, SPI, UART/USART, USB OTG
Kringutrustning	Utbrunt Detektera/återställas, DMA, I2S, POR, PWM, WDT
Antal av I/O	50
Programmera Minnesstorlek	256 kb (256K x 8)
Programmera Minnetyp	FLASH
Eeprom Storlek	N/a
Ram Storlek	64K x 8
Spänning - leverans (VCC/VDD)	1.7 V ~ 3,6 V
Data Omvandlare	A/d 16x12b
Oscillator Typ	Inre
Drifts- Temperatur	-40 ° C ~ 85 ° C (TA)
Montering Typ	N/a
Paket / Fall	64-LQFP
Leverantör Enhetspaket	N/a

STM32F401RCT6 -funktioner

Processor och prestanda

Utrustad med Digital Signal Processing (DSP) och Floating Point Unit (FPU) -kommandon, kör Arm Cortex-M4 Microcontroller vid 84 MHz.Den levereras med 512 kB flashminne och 96 kB RAM, vilket inte bara underlättar snabb databehandling utan också säkerställer smidig applikationsprestanda.

Perifera gränssnitt

Mikrokontrollern erbjuder ett rikt urval av perifera gränssnitt.

• Analog-till-digitala omvandlare (ADC)

• Digital-till-analogkonverterare (DAC)

• Universal synkron/asynkron mottagare/sändare (USArts)

• Universal asynkron mottagare/sändare (UARTS)

• Seriella perifera gränssnitt (SPIS)

• Interintegrerade kretsar (I2CS)

• Controller Area Network (CAN)

• Universal Serial Bus (USB)

• Timers

• Pulsbreddmodulering (PWM) styrenheter

Den burkbaserade industriella kommunikationskontrollern sticker ut, vilket gör denna mikrokontroller huvudsakligen lämplig för robusta industriella applikationer.

Anslutning

En mängd anslutningsalternativ som USB 2.0 fullhastighet och varierande seriella gränssnitt, underlättar integrationen i komplexa system.CAN -gränssnittet är huvudsakligen fördelaktigt i bil- och industriella scenarier, där pålitligt datautbyte är allvarligt.

Analoga förmågor

När det gäller analoga funktioner säkerställer 12-bitars ADC högprecisionsmätningar, ett viktigt krav för högformeringssignalbehandling.Dessutom stöder 12-bitars DAC genereringen av exakta analoga spänningar, vilket erbjuder flexibilitet för olika utgångsapplikationer.

Applikationslämplighet

Det utmärker sig i inbäddade system och industriell automatisering, och visar imponerande prestanda i klockhantering med anpassningsbara källor och energieffektiva lägen.Denna mikrokontroller lyser i applikationer inkluderar.

• Digital ljud- och videobearbetning

• Motorstyrning

• Smart mätning

• Automation

Avbrottshantering och evenemangsspårning

Med en kapslad Vectored Interrupt Controller (NVIC) och en rad timers och räknare erbjuder mikrokontrollern exakt spårning av evenemang och snabb avbrottshantering.Detta säkerställer snabba och effektiva svar på realtidsevenemang, vilket är allvarligt för höghastighet och farliga applikationer.

Säkerhetsfunktioner

För att skydda mot obehöriga åtkomst och dataöverträdelser integrerar mikrokontrollern kryptografiska accelerationer och säkra startmekanismer.Dessa säkerhetsåtgärder anpassar sig sömlöst till samtida standarder och praxis i inbäddade system.

Operationsmiljö

STM32F401RCT6, som arbetar under ett mångsidigt spännings- och temperaturområde, visar oöverträffande tillförlitlighet över olika miljöförhållanden.Det tillhandahåller Joint Test Action Group (JTAG) och Serial Wire Debug (SWD) för omfattande felsökning och stöd i Circuit-programmering (ICP) och programmering i applicering (IAP) för sömlösa uppdateringar och underhåll.

STM32F401RCT6 -applikationer

De STM32F401RCT6 används allmänt på olika områden tack vare dess anpassningsförmåga och robusta prestanda.

Kommunikationsenheter

Denna mikrokontroller spelar en viktig roll i att utforma och driftskommunikationsenheter som modem och routrar.Dess effektiva bearbetningsfunktioner leder till sömlös dataöverföring, vilket bidrar till mer pålitliga nätverksinfrastrukturer.I moderna hemnätverk underlättar integrationen av STM32F401RCT6 högre datahastigheter och stabilitet, vilket förbättrar upplevelsen avsevärt.

Motorstyrning

Inom den motoriska kontrollen utmärker STM32F401RCT6 i automatiseringssystem, robotik och elektriska fordon (EV).Dess exakta kontrollfunktioner leder till effektivare motoriska operationer och betydande energibesparing.För industriell automatisering hanterar STM32F401RCT6 komplexa algoritmer, vilket säkerställer optimal robotsystemprestanda.Detta ökar i sin tur produktivitet och precision i tillverkningsprocesser.

Medicinska instrument

STM32F401RCT6 förbättrar funktionen för olika diagnostiska och övervakningsverktyg inom det medicinska området genom att möjliggöra exakt datainsamling och bearbetning.Det säkerställer tillförlitligheten hos farliga apparater som bärbara EKG -monitorer och automatiserade insulinpumpar, där hög noggrannhet och bearbetning är ett måste.

Konsumentelektronik

Inom konsumentelektronik drar smarta apparater mycket nytta av kapaciteten för STM32F401RCT6.Den effektiviserar verksamheten i enheter från smarta kylskåp till avancerade hemunderhållningssystem.Genom att aktivera intelligenta kontroll- och anslutningsfunktioner förbättrar mikrokontrollern avsevärt din bekvämlighet och driftseffektivitet inom vardagens elektronik.

Bilsystem

Automotive Systems utnyttjar STM32F401RCT6 i applikationer inklusive motor- och transmissionskontroll.Dess prestanda säkerställer exakt kontroll och övervakning, vilket leder till förbättrad bränsleeffektivitet och minskade utsläpp i moderna fordon.Mikrokontrollerns motståndskraft gör den lämplig för krävande bilmiljöer, vilket säkerställer långsiktig pålitlighet.

IoT -applikationer

I världen av IoT -applikationer förbättrar STM32F401RCT6 anslutningen och interaktionen mellan enheter.Det används i smarta hemsystem, bärbar teknik och industriella IoT -inställningar, vilket exemplifierar dess flexibilitet och anpassningsförmåga.Dess effektiva krafthantering och bearbetningsfunktioner stöder en hållbar drift av omfattande IoT -nätverk.

Digital ljudbehandling

STM32F401RCT6 utmärker sig också inom digital ljudbehandling, vilket stödjer ljudapplikationer med hög trohet.Det bidrar till överlägsen ljudkvalitet i enheter som digitala blandare och hörapparater.Söker efter högkvalitativa ljudlösningar föredrar STM32F401RCT6 på grund av dess oklanderliga bearbetningskraft, vilket säkerställer smidig ljudprestanda.Sammanfattningsvis belyser den omfattande användbarheten av STM32F401RCT6 över olika sektorer dess motståndskraft och anpassningsförmåga.Dess roll för att förbättra effektiviteten och tillförlitligheten markerar det som en initial teknik i samtida tekniska drivna miljöer.

STM32F401RCT6 Liknande specifikationskomponenter

Del Antal	Tillverkare	Fall	Antal stift	Kärna Arkitektur	Gränssnitt	Förse Spänning	Antal av I/O	Minne Storlek	Data Bussbredd
STM32F401RCT6	Stmikroelektronik	64-LQFP	64	ÄRM	I2c, i2s, irda, Lin, sdio, spi, uart, uart, USB	3,3 v	50	256 kb	32 b
STM32F411RCT6	Stmikroelektronik	64-LQFP	64	ÄRM	I2c, i2s, irda, Lin, MMC, SD, SDIO, SPI, UART, USART, USB	3,3 v	50	256 kb	32 b
Atssam3s4ba-au	Stmikroelektronik	64-LQFP	64	ÄRM	2-tråd, i2c, I2S, MMC, SPI, UART, USART, USB	3,3 v	47	256 kb	32 b
STM32F103RCY6TR	Stmikroelektronik	64-ufbga, wlcsp	64	ÄRM	Kan, i2c, irda, Lin, spi, uart, uart, USB	3,3 v	51	256 kb	32 b
STM32F103RCT6	Stmikroelektronik	64-LQFP	64	ÄRM	Kan, i2c, i2s, IRDA, LIN, SDIO, SPI, UART, USART, USB	3,3 v	51	256 kb	32 b

Slutsats

STM32F401RCT6 mikrokontroller sticker ut för deras tillförlitlighet, hållbarhet och mångsidighet mellan olika krävande applikationer.Med rigorös kvalitetskontroll som säkerställer optimal prestanda i temperaturer som sträcker sig från -40 ° C till 85 ° C är dessa mikrokontroller idealiska för industrier som industriell automatisering, konsumentelektronik och flyg- och rymd.Deras kompatibilitet med Surface Mount Technology (SMT) förbättrar ytterligare deras överklagande för dig som söker kompakta, högpresterande lösningar.Dessutom är omfattande stöd tillgängligt för att hjälpa till med förfrågningar relaterade till lager, prissättning och tekniska detaljer, vilket säkerställer sömlös integration i projekt.I slutändan gör STM32F401RCT6: s robusta funktioner och breda driftsområde det till ett viktigt val för dig fokuserat på både tillförlitlighet och effektivitet.

Datablad pdf

STM32F401RCT6 Datablad:

STM32F401XB, C Datablad.pdf

Vanliga frågor [FAQ]

1. Stöder STM32F401RCT6 externa felsökare eller programmerare?

Ja, STM32F401RCT6 kan felsökas och programmeras i krets med externa verktyg som ST-Link, J-Link eller Segger genom dess Serial Wire Debug (SWD) -gränssnitt.I praktiken kan tillgängligheten av sådana felsökningsverktyg i hög grad effektivisera utvecklingsprocessen, vilket möjliggör felsökning i realtid och effektiv identifiering av frågor.Erfarna ingenjörer betonar ofta värdet av ett robust felsökningsgränssnitt för att undvika förseningar och optimera utvecklingscykler.

2. STM32F401 VS STM32F411: Vad är skillnaden?

STM32F411 erbjuder avancerade funktioner som inte är tillgängliga i STM32F401.Den ger olika spänningsskalkonfigurationer och en högre maximal frekvens (100MHz mot 84 MHz).Dessutom är vissa hårdvarukomponenter som SPI5 specifika för STM32F411.Ur ett praktiskt perspektiv innebär dessa distinktioner att STM32F411 i allmänhet är bättre lämpad för applikationer som kräver högre prestanda eller specifikt perifert stöd.Till exempel kan den högre driftsfrekvensen leda till förbättrad databehandlingshastighet, vilket är kritiskt i applikationer som datainsamling och signalbehandling.Att förstå dessa distinktioner kan påverka projektets resultat avsevärt genom att säkerställa valet av den mest lämpliga mikrokontrollern för uppgiften.
