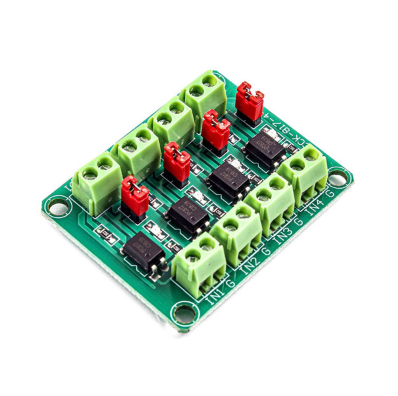

PC817 OptoCoupler: Funktionalitet och moderna applikationer

Optokopplare, som PC817, är grundläggande komponenter som möjliggör elektrisk isolering mellan olika kretssektioner samtidigt som sömlöst kommunikation upprätthålls.Genom att använda en intern LED och fototransistor konverterar PC817 elektriska signaler till ljus och tillbaka igen, vilket säkerställer att ingångs- och utgångskretsar förblir isolerade.Denna isolering är mestadels värdefull för att skydda känsliga komponenter från höga spänningar och elektriskt brus, vilket gör PC817 till en mångsidig lösning för applikationer som sträcker sig från industriell automatisering till hushållselektronik.

Katalog

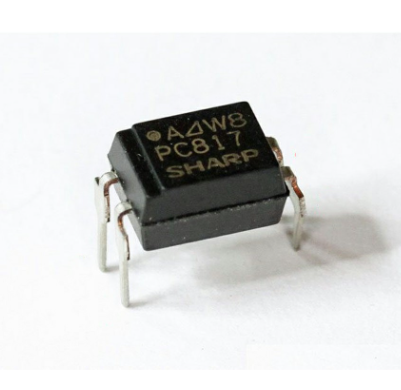

Vad är en PC817 OptoCoupler?

De Pc817 OptoCoupler är en delikat men ändå robust enhet konstruerad för att erbjuda elektrisk isolering mellan två separata kretsar.Denna separering uppnås genom en genial inre mekanism som innehåller både en infraröd LED och en fototransistor.Dessa komponenter är bekvämt inrymda i en kompakt fyra-stifts integrerad krets (IC).När en ingångsspänning appliceras avger den infraröda LED -ljuset, som därefter detekteras av fototransistorn på utgångsänden.Med kapaciteten att hantera en maximal utgångsström på 50 mA och en ingångsspänning på 30V visar PC817 sig mycket mångsidig, särskilt i miljöer som plågas av betydande elektriska brus eller extrema temperaturer.

Optokopplare som PC817 hittar sin plats i många moderna elektroniska applikationer, inklusive strömförsörjningsreglering, motorstyrning och datakommunikationsgränssnitt.Deras huvudfunktion är att skydda system som tar emot signalen från höga spänningar och därmed bevara operativ säkerhet och integritet.I inställningar belastade med betydande elektriska brus, som industriella automatiseringssystem eller bilelektronik, sticker PC817 ut genom att upprätthålla signalrenhet och minska störningar.Du föredrar dessa optokopplare i sådana scenarier på grund av deras kunskaper i att bevara signalfidelitet mitt i potentiella störningar.Denna metod eliminerar faran med direkt elektrisk anslutning mellan sektioner med höga och lågspänningar och skyddar därmed känsliga komponenter.

PC817 är utformad för att visa konsekvent tillförlitlighet i både svällande utomhusinstallationer och utmanande inomhusmiljöer.Dess inre element är byggda för att uthärda sådana hårda förhållanden samtidigt som man bibehåller operativ stabilitet.Dessa egenskaper placerar PC817 som ett idealiskt val för flyg-, militära och utomhusindustriella tillämpningar där hållbarhet och motståndskraft är allvarliga.

PC817 OptoCoupler -drift

PC817 OptoCoupler är en integration av en infraröd LED och en fototransistor i ett enda paket.När en ingångsspänning appliceras avger den infraröda LED en ljusstråle, som korsar ett gap för att belysa fototransistorn på motsatt sida.Som svar på ljuset genererar denna fototransistor en ström, som sedan fungerar som en inmatning för andra delar av kretsen.Du kan ofta hitta tröst när du vet att denna enkla mekanism säkerställer sömlös signalöverföring.

Signalisolering

Ett anmärkningsvärt drag i PC817 är dess roll för att överföra elektriska signaler mellan två kretsar som måste förbli isolerade.Denna isolering blir mycket värdefull i scenarier där kontroll av högspänningsnivåer är nödvändigt utan att skapa en direkt länk.Genom att hålla ingångs- och utgångskretsarna separata förhindrar optokopplaren några spänningsfluktuationer eller spikar från att korsa över och potentiellt skada den känsliga utgångssidan.Inom områdena motorstyrningar, kraftförsörjning och automatiseringssystem används denna princip ofta för att uppnå både säkerhet och tillförlitlighet.

Applikation i motorstyrningar

I motorstyrningssystem fungerar PC817 -optokopplaren som en linchpin.Den hanterar växlingsåtgärderna inom kretsar som driver motorer, vilket säkerställer att styrsignalerna förblir elektriskt isolerade från högeffektavsnitt.Denna praxis är med i att hålla elektriskt brus från att muddiga kontrollsignalerna, vilket förstärker systemstabiliteten.

Användning i strömförsörjningen

PC817 optokopplare är framträdande i kraftförsörjningskretsar, särskilt inom återkopplings- och kontrollslingorna.I strömförsörjning av switched-mode (SMP) förmedlar optokopplaren utgångsstatus tillbaka till den centrala styrenheten och därigenom bibehåller enhetens säkerhet och integritet.Erfarenheten har visat att sådan isolering används för både skydd och enhetslängd.

Implementering av automatiseringssystem

Automationssystem drar enormt nytta av PC817: s förmåga att överföra signaler över isolerade gränser.Denna funktion är nyckeln i programmerbara logikstyrenheter (PLC) och olika industriella automatiseringsinställningar, där sensorer och ställdon måste interagera utan ömsesidig störning.Du kan regelbundet använda optokopplare för att skydda känsliga kontrollkretsar, och betonar värdet av isolering i intrikata system.

PC817 långsiktig användning i kretsar

För att skydda den långsiktiga funktionaliteten för PC817-optokopplaren i dina kretsar önskas det att flitigt hantera IR-LED-strömmen och driftstemperaturen.Tankeväckande övervägande av dessa aspekter kan starkt förlänga enhetens livslängd och tillförlitlighet.

Att upprätthålla IR -LED -strömmen under 50MA krävs.Använd ett strömbegränsande motstånd för att uppnå detta.Ett exakt motståndsvärde bör beräknas med OHM: s lag (V = IR) med tanke på din tillförselspänning och önskad ström.En korrekt beräkning förhindrar överdrivet strömflöde, vilket säkerställer att IR -LED behåller sin optimala funktionalitet under långa varaktigheter.Du kan ofta observera att man använder IR-LED vid strömmar lägre än 50 mA, cirka 20-30 mA kan avsevärt förlänga komponentens livslängd utan att påverka prestanda.Denna justering introducerar en säkerhetsbuffert som står för variationer i kretsförhållanden och tillverkar avvikelser.

PC817: s pålitliga operation beror avsevärt på att upprätthålla ett optimalt temperaturområde.Den fungerar effektivt mellan -30 ° C och 100 ° C.Överskridande av dessa gränser kan inducera termisk spänning och orsaka potentiellt enhetsfel.I praktiska scenarier garanterar att hålla omgivningstemperaturer väl inom detta intervall säkerställer optokopplarens stabilitet och tillförlitlighet.Till exempel att integrera kylflänsar eller kylmekanismer i högtemperaturförhållanden hjälper till att hantera överskottsvärme och bevarar PC817: s integritet, vilket förhindrar för tidigt slitage.Att använda regelbundna övervakningspraxis och implementera misslyckanden för temperaturfluktuationer har visat positiva resultat i olika tillämpningar.Genom att använda temperatursensorer och styrsystem kan driftsförhållandena justeras dynamiskt för att upprätthålla det rekommenderade intervallet, vilket mildra riskerna i samband med temperatur extremer.

Applikationer av PC817 OptoCoupler

PC817 OptoCoupler hittar sin plats i en mängd applikationer, var och en utnyttjar sin unika förmåga att tillhandahålla elektrisk isolering och mildra störningar.

Växling av strömförsörjning

PC817 optokopplare är grundläggande för att byta strömförsörjning, där de isolerar kontrollkretsar från högspänningsnivåer.Denna praxis förbättrar tillförlitligheten och säkerheten under kraftomvandling.Du kan lita på optokopplare för att mildra spänningsspikar och främja hållbarheten och robustheten hos dessa strömförsörjningsenheter.

Isolerad signalöverföring

I industriella miljöer är elektriskt brus en ständig utmaning för signalöverföring.PC817 -optokopplaren isolerar och sköldar känsliga kontrollkretsar från detta brus, vilket bibehåller signalens tydlighet.Omfattande testning säkerställer att enhetskommunikation förblir interferensfri, även under de mest negativa förhållandena.

Motorstyrning

Motorer genererar högspänningstransienter som hotar kontrollelektronik.PC817 OptoCoupler tillhandahåller en buffert som isolerar dessa kretsar från sådana skadliga effekter.Praktiska tillämpningar avslöjar att denna isolering avsevärt minskar systemfel, vilket optimerar motorisk effektivitet och tillförlitlighet.

Mikrokontrollgränssnitt

Gränssnittsmikrokontroller med externa enheter kräver robust isolering för att avvärja skador från spänningsavvikelser.PC817 -optokopplaren utmärker sig i denna roll.Utvecklare drar nytta av denna funktion för att förbättra livslängden och funktionaliteten hos mikrokontrollersystem, med fokus på smidig integration och effektiv felhantering.

Ljudutrustning

För ljudapplikationer krävs att upprätthålla orörda, interferensfria signaler för överlägsen ljudkvalitet.PC817 -optokopplaren hjälper till genom att isolera olika delar av ljudutrustningen, vilket minskar brusinterferensen.Du kan ofta använda dessa optokopplare för att upprätthålla ljud tro, särskilt i brusfyllda miljöer.

Medicinsk utrustning

I medicintekniska produkter är mestadels för patientövervakning, säkerhet och tillförlitlighet farliga.PC817 -optokopplaren säkerställer säker och isolerad signalöverföring, vilket förhindrar elektriska faror för patienter.Du kan noggrant testa dessa system för att uppfylla stränga säkerhetsstandarder och förlita sig på optokopplare för att överskrida dessa krav.

Datakommunikation

Att upprätthålla dataintegritet i kommunikationssystem innebär att hantera elektriska störningar och spänningsavvikelser.PC817 OptoCoupler isolerar kommunikationskretsar och skyddar mot dessa frågor.Telekommunikationsexperter implementerar dessa isolatorer för att förbättra nätverkets motståndskraft och prestanda.

Batteriledningssystem

Ökningen av förnybar energi betonar behovet av effektiva batterihanteringssystem.Inom dessa system skyddar PC817 OptoCoupler elektroniska kontroller från skadliga spänningsvågor och elektriskt brus.Förnybar energi innehåller dessa optokopplare för att förbättra säkerheten och effektiviteten i batterisystemen, vilket hjälper till att vara en hållbar hantering av energiresurser.

Kretsschema över PC817 IC OptoCoupler

I de första inställningarna med en PC817 IC -optokopplare drivs en LED av ett 9V -batteri, modererat av ett 10K -motstånd och styrs via en switch.När IR -LED har aktiverats stimulerar den fototransistorn inuti optokopplaren och initierar växlingsmekanismen för anslutna enheter som reläer eller andra elektroniska komponenter.Optokopplare spelar en viktig roll i att segregera olika delar av en krets.Denna separation tjänar till att skydda känsliga delar från högspänningsöverföring och brus.Du kan ofta betona vikten av att välja lämpliga komponenter för att säkerställa kretshållbarhet och optimal funktion.Till exempel kan användning av ett motstånd med högre toleransnivåer hantera nuvarande fluktuationer, vilket ger bättre skydd för lysdioder mot potentiell skada.

De inre funktionerna i PC817 innebär att konvertera elektriska signaler till ljus, som sedan korsar en isolerande barriär och förvandlas tillbaka till elektriska signaler.Denna metod underlättar signalöverföring utan direkt elektrisk anslutning och stöder också snabba växlingshastigheter.Industriella maskiner -sammanhang drar främst nytta av optokopplingskretsar.De isolerar effektivt lågspänningskontrollkretsar från högspänningsutrustning och främjar säkra och stabila operationer.Att lägga till ett pull-up-motstånd till fototransistorn hjälper dessutom att upprätthålla stabila utgångsnivåer mitt i olika förhållanden.

För faktiska applikationer är det allvarligt att skydda den infraröda LED i optokopplaren från nuvarande överspänningar.Att lägga till ett noggrant beräknat strömbegränsande motstånd, baserat på framåtspänning och önskad ström, kan mildra sådana risker.Du kan ofta integrera extra komponenter som kondensatorer för brusfiltrering eller zenerdioder för spänningsreglering för att ytterligare förfina kretsprestanda.Termisk hantering är också en viktig övervägande.Överskottsvärme kan försämra optokopplaren och relaterade komponenter över tid.Att använda kylflänsar eller säkerställa korrekt ventilation kan lindra dessa termiska problem, vilket kan leda till förbättrad kretsens pålitlighet.

Funktioner i PC817 OptoCoupler

PC817 OptoCoupler visar upp en mängd olika attribut som förbättrar dess användbarhet i olika elektroniska applikationer.

•Optisk isolering: PC817 använder en LED i kombination med en fototransistor för att möjliggöra signalöverföring utan fysisk kontakt, vilket minskar elektriskt brus avsevärt och minskar risken för spänningsvågor.

•Kompaktstorlek: Dess små dimensioner gör PC817 huvudsakligen väl lämpad för kretskort med hög täthet, och uppfyller kraven från samtida, utrymmeeffektiva elektroniska mönster.

•Låg effektförbrukning: Planerad att arbeta med minimal kraft, PC817 är idealisk för användning i batteridrivna enheter, där att bevara energi är högsta prioritet.

•Högisoleringsspänning: Kapabel att stödja hög isoleringsspänning, PC817 utmärker sig i högspänningsmiljöer, vilket säkerställer säkerhet och robust prestanda.

•Brett temperaturområde: PC817 fungerar pålitligt över ett brett spektrum av temperaturer, från konsumentelektronik till industriella tillämpningar, vilket visar dess mångsidighet.

•Snabb responstid: PC817: s förmåga att bearbeta signaler snabbt gör det ovärderligt för applikationer där snabb dataöverföring är ett måste.

•Mångsidighet: Dess anpassningsförmåga för växling, isolering och nivåskiftning gör att PC817 kan användas över många elektroniska system, vilket återspeglar dess multifunktionella natur.

•Pålitlighet: Demonstrerar konsekvent hållbarhet i olika inställningar har PC817 visat sig vara pålitlig för långvarig användning i elektroniska kretsar.

•Bred applikationsspektrum: PC817 finner användning i ett brett utbud av branscher, från automatiseringssystem till konsumentelektronik, vilket belyser dess förmåga att möta olika tekniska krav.

•Kostnadseffektiv: Erbjuder ett budgetvänligt alternativ till dyrare transformatorer och isolatorer och ger PC817 en praktisk lösning utan att offra kvalitet eller prestanda.

Slutsats

PC817 OptoCoupler erbjuder en praktisk lösning för att upprätthålla elektrisk isolering samtidigt som tillförlitlig signalöverföring.Dess förmåga att skydda kretsar från högspänningsrisker och brusinterferens gör det nödvändigt i ett brett spektrum av applikationer.Även om det kanske inte är lämpligt för höghastighetsdataöverföring, gör dess mångsidighet, hållbarhet och kostnadseffektivitet den att förbättra säkerheten och effektiviteten för olika elektroniska system.

Vanliga frågor [FAQ]

1. Vilka är de typiska tillämpningarna av PC817 -optokopplare?

PC817 optokopplare befinner sig i ett brett utbud av inställningar.I industriell automatisering förbättrar de brusimmunitet för intrikata maskiner, ger signalisolering för att skydda känsliga kretsar och underlätta spänningsstyrd växling för att hantera olika operativa tillstånd.På telekommunikation säkerställer de kristallklart signalöverföring trots elektriskt brus, en faktor som upprätthåller sömlös kommunikation.Medicinsk utrustning drar nytta av PC817 för säker isolering mellan patientansluten utrustning och andra kretsar, vilket prioriterar patientsäkerhet.I världen av bilelektronik är dessa optokopplare främst för att isolera kontrollsignaler och därmed öka säkerheten och systemets tillförlitlighet.Slutligen, inom konsumentelektronik, är de grundläggande för krafthantering och förbättrar din gränssnittskänsla.

2. Vad är den maximala isoleringsspänningen för en PC817 -optokopplare?

Den maximala isoleringsspänningen för PC817 -optokopplare är beroende av de specifika modelldetaljerna.Vanligtvis är dessa enheter klassificerade för att uthärda isoleringsspänningar från flera hundra till flera tusen volt.Denna motståndskraft mot högspänningsförhållanden är dynamisk för säker drift i högspänningsmiljöer, och skyddar känsliga komponenter från potentiella elektriska vågor.

3. Är PC817 optokopplare polaritetskänsliga?

PC817-optokopplare är inte i sig polaritetskänsliga.Efter rätt pinout -konfiguration är emellertid ett måste för korrekt drift.Att säkerställa korrekt anslutning mellan anoden och katoden för LED -delen, såväl som transistorsidan, krävs för att uppnå optimal funktionalitet.Att följa ledningskonventioner utesluter flitigt felaktigt felaktigt och främjar livslängd och effektivitet hos elektroniska system.

4. Hur påverkar PC817 OptoCoupler signalintegritet?

Att upprätthålla signalintegritet är en keystone -funktion för PC817 -optokopplare, särskilt i inställningar med elektriskt brus och fluktuationer.Genom att tillhandahålla galvanisk isolering mellan inmatning och utgång minskar dessa enheter effektivt störningar och därmed bevarar signalens renhet.Detta attribut är nödvändigt för system som kräver hög precision och tillförlitlighet, vilket säkerställer att den överförda signalen förblir osäker och korrekt.

5. Vilka faktorer bör beaktas när du väljer en PC817 -optokopplare?

När du väljer en PC817 OptoCoupler kommer flera överväganden in i speling-utgångsisoleringsspänning som matchar spänningsoleranserna till dina applikationsbehov.Se till att enheten kan överföra tillräcklig ström för ditt systems krav.Att välja en enhet som uppfyller ditt systems hastighetskrav.Säkerställa tillförlitlig drift i olika miljöförhållanden.
