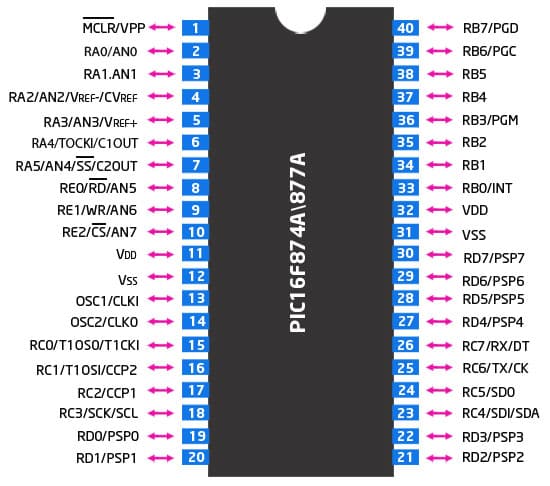

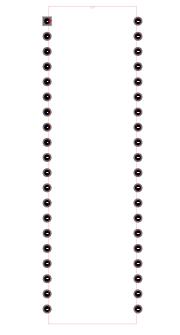

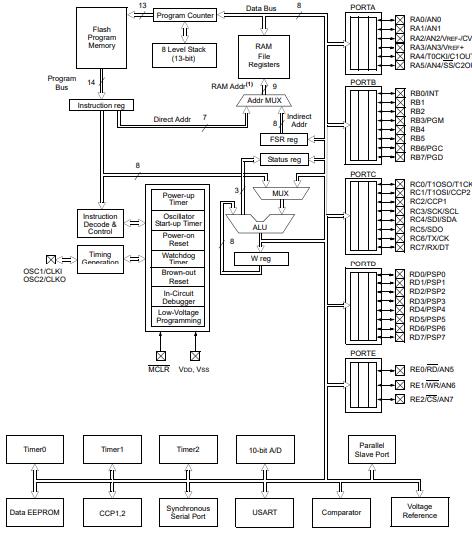

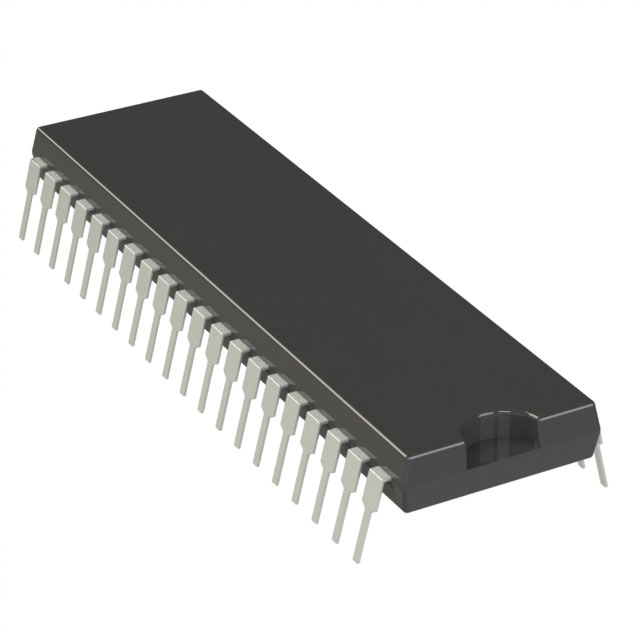

PIC16F877A -mikrokontrollern används ofta i många elektroniska projekt eftersom det erbjuder en bra balans mellan funktioner och användarvänlighet.I den här guiden kommer vi att titta närmare på PIC16F877A och täcker allt från dess pinout- och CAD -modeller till dess användning i att kontrollera stegmotorer.Oavsett om du bygger en enkel enhet eller ett komplext automatiseringsprojekt, kommer att förstå hur du ansluter och styrmotorer med hjälp av denna mikrokontroller att hjälpa dig att få bästa resultat.
Typ | Parameter |
Fabriksledning | 7 veckor |
Montera | Genom hålet |
Monteringstyp | Genom hålet |
Förpackning / fodral | 40-dip (0,600, 15,24mm) |
Antal stift | 40 |
Datakonverterare | A/D 8x10b |
Antal I/OS | 33 |
Vakthundtider | Ja |
Driftstemperatur | -40°C ~ 85°C ta |
Förpackning | Rör |
Serie | BILD® 16f |
Publicerad | 1997 |
JESD-609 kod | e3 |
Pbfree -kod | Ja |
Delstatus | Aktiv |
Fuktkänslighetsnivå (MSL) | 1 (obegränsad) |
Antal avslutningar | 40 |
ECCN -kod | Örat99 |
Terminal | Matt tenn (sn) - glödgad |
Tilläggsfunktion | Arbetar med 4V minimiförsörjning |
Terminalposition | DUBBEL |
Leveransspänning | 5V |
Frekvens | 20MHz |
Basdelnummer | Pic16f877a |
Räkning | 40 |
Tillförselspänning-max (VSUP) | 5.5V |
Strömförsörjning | 5V |
Tillförselspänning-min (VSUP) | 4.5V |
Gränssnitt | I2C, SPI, SSP, UART, USART |
Minnesstorlek | 14 kb |
Oscillator | Extern |
Nominell leverantör | 1,6 mA |
Ramstorlek | 368 x 8 |
Spänning - leverans (VCC/VDD) | 4V ~ 5.5V |
UPS/UCS/perifer ICS -typ | Mikrokontroller, RISC |
Grundprocessor | BILD |
Kringutrustning | Brown-Out Detect/RESET, POR, PWM, WDT |
Programminnetyp | FLASH |
Kärnstorlek | 8-bitars |
Programminnesstorlek | 14KB (8K x 14) |
Anslutning | I2c, spi, uart/uart |
Bitstorlek | 8 |
Åtkomsttid | 20 µ.s |
Har ADC | Ja |
DMA -kanaler | Inga |
Databussbredd | 8b |
Antal timers/räknare | 3 |
Adressbussbredd | 8b |
Densitet | 112 kb |
EEPROM -storlek | 256 x 8 |
CPU -familj | BILD |
Antal ADC -kanaler | 8 |
Antal PWM -kanaler | 2 |
Antal i2C -kanaler | 1 |
Höjd | 4,06 mm |
Längd | 52.45mm |
Bredd | 14,22 mm |
Nå SVHC | Ingen SVHC |
Strålning härdning | Inga |
ROHS -status | ROHS3 -kompatibel |
Blyfri | Blyfri |
En stegmotor är en typ av elmotor som rör sig i specifika steg snarare än i kontinuerlig rörelse som traditionella motorer.Dessa steg-för-steg-rörelser mäts i grader, som kan variera beroende på applikationen.
Stegmotorer kan fungera i olika lägen: vågdrivning, full enhet och halv enhet.Varje läge styr hur motorfaserna är energiska, påverkar dess prestanda och gör den lämplig för olika användningsområden.
I vågdrivläge drivs endast en fas av motorn i taget.Detta enkla kontrollläge är användbart för situationer där effekteffektivitet prioriteras framför vridmoment, till exempel i grundläggande automatiseringsuppgifter där minimal startström behövs.
Full Drive Mode Powers Två faser samtidigt.Detta resulterar i högre vridmomentutgång när två spolar fungerar tillsammans, vilket gör det idealiskt för applikationer där precision och styrka behövs, till exempel i robotik och CNC -maskiner.
Half Drive Mode kombinerar funktionerna i både våg och full drivning genom att växelvis aktivera en fas och två faser.Detta tillvägagångssätt ger mindre stegstorlekar, vilket effektivt fördubblar motorns upplösning.Half Drive är bäst lämpad för applikationer som 3D -utskrift och fin instrumentering, där smidig rörelse och exakt positionering är viktiga.
När du väljer en stegmotor för en specifik användning bör du överväga driftsmiljön.För uppgifter med hög precision rekommenderas halvdrivläge för att säkerställa smidiga övergångar och minskade vibrationer.För projekt som är inriktade på energibesparingar kan vågdrivläge vara mer lämpligt.
Att välja rätt läge kräver balanseringsfaktorer som vridmoment, hastighet och systemkomplexitet.Att välja rätt läge kan påverka motorns prestanda betydligt och den totala effektiviteten i ditt system.

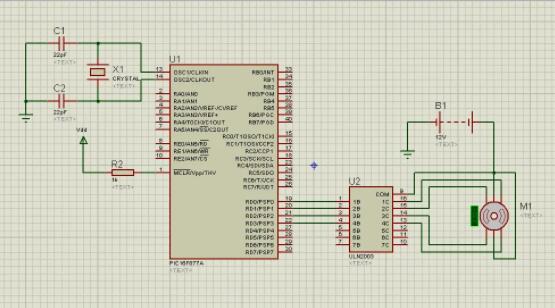

För att ansluta en stegmotor med en Pic16f877a Microcontroller, du kan använda ULN2003 Transistor Array.Denna integrerade krets, designad för motoriska motorer, innehåller sju Darlington-par.Mikrokontrollerns nedre Portd -bitar är kopplade till ingångsstiften (1B, 2B, 3B, 4B) av ULN2003, medan dess utgångsstift (1C, 2C, 3C, 4C) ansluter till stegmotorns stift.Motorns vanliga stift och ULN2003: s COM -stift är anslutna till en 12V strömförsörjning.
Stegmotorer används ofta för applikationer som kräver exakt rörelsekontroll.De omvandlar digitala pulser till mekanisk rotation, vilket gör dem idealiska för enheter som CNC -maskiner och 3D -skrivare, där position och hastighet måste regleras noggrant.
ULN2003 spelar en nyckelroll för att kontrollera stegmotorer på grund av dess förmåga att hantera hög ström och dess enkla gränssnitt med mikrokontroller.När de är anslutna till PIC16F877A används de nedre Portd -bitarna för att styra stegmotorn.Denna konfiguration ger exakt stegkontroll, vilket säkerställer exakt rörelse och positionering.
Att använda ULN2003 i motorstyrningsuppsättningar är mycket tillförlitlig i verkliga applikationer.Det hjälper till att minimera problem som missade steg eller felaktig positionering, förbättra den totala prestandan.Regelbundet underhåll och kalibrering baserat på användningsdata kan ytterligare optimera motorisk funktion, vilket säkerställer långvarig stabilitet och exakt drift.

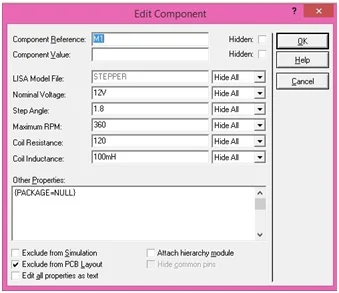

Stegmotorhastighet kan modifieras exakt med hjälp av Proteus Simulation -programvara.Genom att komma åt motorns inställningar genom 'Redigera egenskaper' kan justeringar av parametrar som antalet steg och stegvinkel göras.Till exempel delar en 200-stegs motor en full rotation (360 °) i 200 steg, vilket gör varje steg 1,8 °.Att ändra dessa inställningar i Proteus kommer dynamiskt att reflektera under simuleringen.
I praktiken används stegmotorer ofta i branscher där exakt kontroll av rörelse är avgörande, till exempel i CNC -maskiner och robotik.Justera stegvinkeln och antalet steg finjusterar motorn för att uppnå den exakta rörelsen som krävs för specifika uppgifter.
Ändring av stegmotorparametrar påverkar prestandaegenskaper såsom vridmoment och upplösning.Till exempel förbättrar antalet steg i allmänhet upplösningen men kan påverka vridmomentet och responstiden.Att förstå dessa avvägningar genom simulering hjälper till att fatta välgrundade beslut.
Ett nyanserat perspektiv avslöjar att iterativa justeringar, följt av praktiska försök, leder till en mer robust motordesign.Att säkerställa att digitala simuleringar nära speglar verkliga resultat är avgörande.Nyanserna med att konfigurera en stegmotor ligger verkligen i att slå en balans mellan teoretisk precision och praktisk genomförbarhet.
Det här avsnittet täcker hur man programmerar en stegmotor med PIC16F877A -mikrokontrollern, förklarar olika körlägen och ger praktisk vägledning för effektiv implementering.
Här är en grundläggande exempelkod för att demonstrera stegmotorkontroll med hela drivläget:
void main ()
{
TRISD = 0B00000000;// Ställ in Portd som utgång
Portd = 0B11111111;// Initialisera Portd
do
{
Portd = 0B00000011;// aktivera två faser samtidigt
Fördröjning_ms (500);// 0,5 sekunders fördröjning
Portd = 0B00000110;
Fördröjning_ms (500);
Portd = 0B00001100;
Fördröjning_ms (500);
Portd = 0B00001001;
Fördröjning_ms (500);
} medan (1);// slinga på obestämd tid
}
I den här koden konfigureras PIC16F877A: s Portd som en utgångsport för att styra stegmotorn genom ULN2003 -drivrutinen.Sekvensen av kommandon aktiverar två faser av stegmotorn åt gången, vilket är karakteristiskt för fullt drivläge.Detta läge håller rotorn i ett fast läge med maximalt vridmoment men förbrukar vanligtvis mer kraft.
Full Drive -läge är inte det enda sättet att styra stegmotorer.Wave Drive och Half Drive -lägen ger alternativ baserade på specifika krav.Wave Drive aktiverar bara en fas åt gången, vilket minskar strömförbrukningen men resulterar i lägre vridmoment.Half Drive växlar mellan en och två faser, och erbjuder högre upplösning och jämnare rörelse.
När du programmerar stegmotorer väljer du körläget som bäst passar dina behov, oavsett om det är för exakt positionering, effekteffektivitet eller maximalt vridmoment.
Stegmotorer används ofta i många branscher på grund av deras förmåga att tillhandahålla exakt kontroll och tillförlitlig prestanda.Deras mångsidighet gör dem lämpliga för allt från bilar och hushållsapparater till industrimaskiner och medicintekniska produkter.
I fordonsvärlden spelar stegmotorer en nyckelroll för att kontrollera system som gasspjället, strålkastare och luftkonditionering.De hjälper till att finjustera dessa komponenter och se till att fordon går smidigt och effektivt.Under tiden, i kontorsutrustning som skrivare och fotokopiatorer, hanterar stegmotorer uppgifter som pappersmatning och bläckplacering.Denna precision säkerställer konsekvent utskriftskvalitet och smidig drift över tid.
Hemma förlitar sig apparater som tvättmaskiner och diskmaskiner på stegmotorer för att kontrollera vattenflödet och trumrotation, vilket säkerställer att allt fungerar sömlöst.I industriella miljöer är stegmotorer avgörande för att använda CNC-maskiner och robotarmar, där de tillhandahåller de exakta rörelserna som behövs för högprecisionstillverkning.
Säkerhetssystem drar också nytta av den pålitliga rörelsen hos stegmotorer.I enheter som övervakningskameror och automatiserade lås tillåter stegmotorer smidig och korrekt positionering, vilket är viktigt för effektiv övervakning och säkerhet.Inom sjukvården används stegmotorer på medicintekniska produkter som infusionspumpar och avbildningsutrustning, där de erbjuder den exakta kontrollen som krävs för säker och korrekt drift.
När tekniken fortsätter att utvecklas förväntas stegmotorer hitta ännu fler applikationer inom tillväxtområden som robotik och autonoma fordon.Deras fortsatta utveckling kommer sannolikt att leda till ännu större precision och effektivitet och utvidga sin roll i olika branscher.
Artikelnummer | PIC16F877A-I/P | Pic16f77-i/p | Pic16f74-i/p | Pic16f777-i/p |
Tillverkare | Mikrochip -teknik | Mikrochip -teknik | Mikrochip -teknik | Mikrochip -teknik |
Förpackning / fodral | 40-dip (0,600, 15,24mm) | 40-dip (0,600, 15,24mm) | 40-dip (0,600, 15,24mm) | 40-dip (0,600, 15,24mm) |
Antal stift | 40 | 40 | 40 | 40 |
Databussbredd | 8 b | 8 b | 8 b | 8 b |
Antal I/O | 33 | 33 | 33 | 36 |
Gränssnitt | I2C, SPI, SSP, UART, USART | I2C, SPI, SSP, UART, USART | I2C, SPI, SSP, UART, USART | I2c, spi, uart, uart |
Minnesstorlek | 14 kb | 7 kb | 14 kb | 14 kb |
Leveransspänning | 5 v | 5 v | 5 v | 5 v |
Kringutrustning | Brown-Out Detect/RESET, POR, PWM, WDT | Brown-Out Detect/RESET, POR, PWM, WDT | Brown-Out Detect/RESET, POR, PWM, WDT | Brown-Out Detect/RESET, POR, PWM, WDT |
Visa jämför | PIC16F877A-I/P MOT Pic16f77-i/p | PIC16F877A-I/P MOT Pic16f77-i/p | PIC16F877A-I/P MOT Pic16f74-i/p | PIC16F877A-I/P MOT Pic16f777-i/p |
En stegmotor genererar mekanisk rörelse med elektriska pulser.
En stegmotor rör sig i diskreta steg.
Stegmotorer mäts i grader.
En stegmotor rör sig ett steg i taget.
En stegmotor har tre excitationslägen.
Det enklaste sättet är att ansluta den till en PIC16F877A -mikrokontroller.
Fyra ingångsstift är anslutna till de lägsta betydande bitarna i mikrokontrollerns Portd
