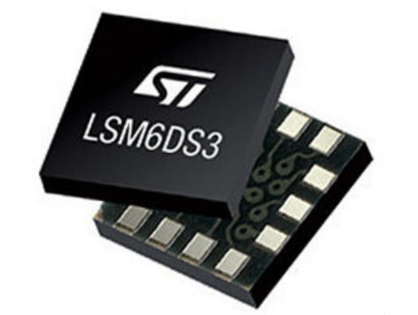

LSM6DS3 IMU -sensor: omfattande pinout, funktioner och databladanalys

I den här artikeln gräver vi in ​​i den mångsidiga LSM6DS3-sensorn, en kompakt enhet som kombinerar en 3-axlig digital accelerometer och gyroskop, idealisk för applikationer som kräver exakt rörelsespårning och låg effektförbrukning.Detta täcker också sensorns datablad, stiftkonfiguration och olika användningsområden och erbjuder praktiska insikter för att maximera dess funktioner.Med avancerade funktioner skräddarsydda för augmented reality, navigationssystem och IoT -enheter är LSM6DS3 konstruerad för att förbättra designeffektiviteten och leverera robust prestanda över konsumentelektronik och industriella applikationer.Läs vidare för att utforska dess tekniska fördelar, potentiella applikationer och hur det kan höja dina upplevelser genom pålitlig, högupplöst rörelseupptäckt.

Katalog

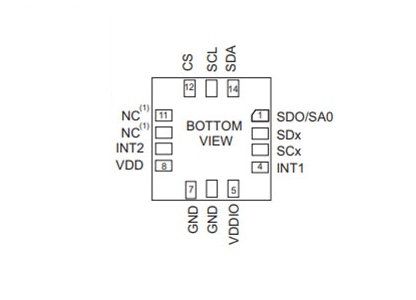

Stiftkonfigurationer

Stift#	Namn	Läge 1 -funktion	Läge 2 -funktion
1	SDO/SA0	SPI 4-Wire Interface Serial Data Output (SDO)	SPI 4-Wire Interface Serial Data Output (SDO)
		I²c minst betydande bit av enhetsadressen (SA0)	I²c minst betydande bit av enhetsadressen (SA0)
2	Sdx	Anslut till Vddio eller GND	I²C Serial Data Master (MSDA)
3	SCX	Anslut till Vddio eller GND	I²C Serial Clock Master (MSCL)
4	Int1	Programmerbar avbrott 1
5	Vddio (1)	Strömförsörjning för I/O -stift
6	Gard	0 V leverans
7	Gard	0 V leverans
8	VDD (2)	Strömförsörjning
9	Int2	Programmerbar avbrott 2 (Int2y -data aktivera (DEN))	Programmerbar avbrott 2 (Int2y -data Aktivera (DENY))
			I²C Master Extern Synchronization Signal (MDRDY)
10	NC (3)	Lämna utan anslutning
11	NC (3)	Lämna utan anslutning
12	Cs	I²C/SPI -läge Val	I²C/SPI -läge Val
		(1: SPI Idle Mode / I²C Kommunikation aktiverad; 0: SPI kommunikationsläge / i²c inaktiverad)	(1: SPI Idle Mode / I²C Kommunikation aktiverad; 0: SPI kommunikationsläge / i²c inaktiverad)
13	SCL	I²C Serial Clock (SCL)	I²C Serial Clock (SCL)
		SPI Serial Port Clock (SPC)	SPI Serial Port Clock (SPC)
14	SDA	I²C Serial Data (SDA)	I²C Serial Data (SDA)
		SPI Serial Data Input (SDI)	SPI Serial Data Input (SDI)
		3-Wire Interface Serial Data Output (SDO)	3-Wire Interface Serial Data Output (SDO)

LSM6DS3 Designmodeller

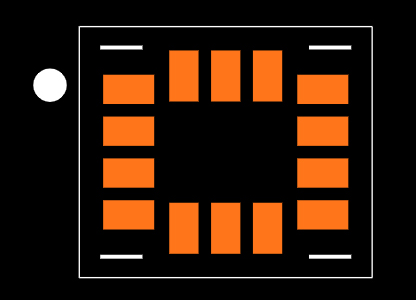

Fotavtrycksdesign

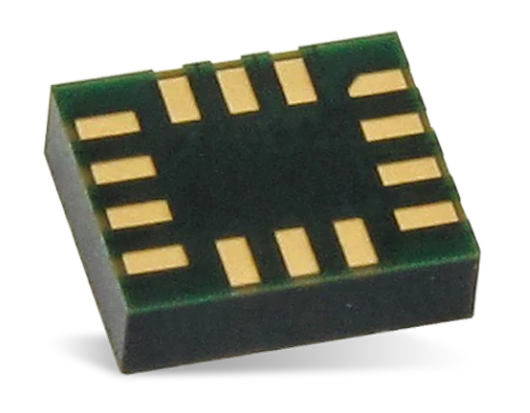

3D -strukturell

Översikt över LSM6DS3

De LSM6DS3 är en mångsidig 3D -digital accelerometer och gyroskop, uppskattad för att ha konsumerat en bara 1,25 mA.Dess maximala utgångsdatahastighet på 1,6 kHz stöder applikationer med exakta rörelsekrav och tilltalar mestadels de som letar efter noggranna spårningsfunktioner.Med sitt lågeffekt fokuserar enheten batteriets livslängd och upprätthåller kontinuerlig drift.Denna aspekt gynnar mycket enheter som bärbara och mobila prylar, där du söker längre perioder med aktivitet innan du laddar.Sensorn integrerar avancerad rörelsedetektering och höjer både ditt engagemang och övergripande enhetsfunktion.Genom att arbeta i ett kontinuerligt lågeffektläge spårar den sömlöst rörelser, vilket tillåter applikationer som fitnessspårning och gestigenkänning att blomstra.Detta resulterar i en djupare förståelse för hur teknik fungerar som en allierad i personlig hälsa och dagliga rutiner.

Tekniska specifikationer

Här är en tabell som sammanfattar de tekniska specifikationerna, attributen och parametrarna för STMicroelectronics LSM6DS3TRtillsammans med information om dess livscykelstatus och jämförbara komponenter ..

Typ	Parameter
Livscykelstatus	Aktiv (senast uppdaterad: 7 månader sedan)
Fabriksledning	16 veckor
Kontaktplätning	Guld
Montera	Ytfäste
Monteringstyp	Ytfäste
Förpackning / fodral	14-VFLGA-modul
Antal stift	14
Driftstemperatur	-40 ° C ~ 85 ° C TA
Förpackning	Cut Tape (CT)
Serie	inemo
JESD-609 kod	e4
Delstatus	Aktiv
Fuktkänslighetsnivå (MSL)	3 (168 timmar)
Antal avslutningar	14
ECCN -kod	Örat99
HTS -kod	8542.39.00.01
Terminalposition	BOTTEN
Terminalform	STÅNGA
Antal funktioner	1
Leveransspänning	1.8V
Terminalhöjd	0,5 mm
Basdelnummer	Lsm6d
Utgångstyp	I2c, spi
Max matningsspänning	3.6V
Min matningsspänning	1.62V
Analog IC - annan typ	Analogkrets
Sensortyp	Accelerometer, gyroskop, temperatur, 6 axel
Höjd	860μm
Längd	3mm
Bredd	2,5 mm
Nå SVHC	Ingen SVHC
ROHS -status	ROHS3 -kompatibel
Blyfri	Blyfri

Nyckelegenskaper för LSM6DS3

Särdrag	Information
Energiförbrukning	0,9 mA i kombination av normalt läge;1,25 mA i kombination Högpresterande läge upp till 1,6 kHz
"ALLTID-ON" -upplevelse	Låg effektförbrukning för både accelerometer och gyroskop
Smart FIFO	Upp till 8 kbyte baserat på funktionsuppsättning
Android -kompatibilitet	Överensstämmer med Android K och L
Magnetkorrigeringar	Hård, mjuk strykning för extern magnetisk sensor korrigering
Accelerometer i full skala	± 2/± 4/± 8/± 16 g
Gyroskop i full skala	± 125/± 250/± 500/± 1000/± 2000 dps
Analog matspänning	1,71 V till 3,6 V
Oberoende iOS -leverans	1,62 v
Fotavtryck	Kompakt: 2,5 mm x 3 mm x 0,83 mm
Gränssnitt	SPI/I2C med huvudprocessors datasynkronisering
Inbäddad temperatursensor	Ja
Efterlevnad	ECOPACK®, ROHS och "grön" kompatibel

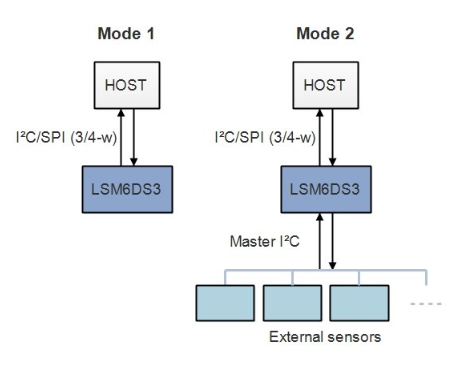

Anslutningsalternativ för LSM6DS3

Utökade applikationer av LSM6DS3

Pedometrar och stegräknare

LSM6DS3: s höga precision när det gäller att upptäcka rörelse omvandlar vanlig aktivitetsspårning till en personlig utforskning av fitnessinsikter.Exakt stegräkning, sammanvävd i vardagen, fungerar ofta som en tyst motivator och uppmuntrar dig mot en stadig rytm i dina träningsrutiner.Sensorns exakta känslighetsjusteringar förbättrar enhetens precision avsevärt, vilket gör att varje steg räknas mot personliga mål.

Rörelse- och lutningsdetektering

I spel och virtuell verklighet höjer den nyanserade upptäckten av rörelse och lutning användarresan.Sensorn fångar de mest subtila rörelserna, vilket gör spelet uppslukande och intuitivt.Utöver spel lyser dessa funktioner också i bildstabilisering och förstärkt verklighet och skapar interaktioner som resonerar med flytande och lyhördhet.

Inomhusnavigering

I stora byggnader där GPS vacklar erbjuder LSM6DS3 en pålitlig följeslagare för inomhusnavigering.Det hjälper till att fastställa platser inom spridande gallerior och livliga flygplatser, vilket säkerställer att navigering saknar avbrott.I detaljhandeln berikar denna teknik kundresan och tillhandahåller platsbaserade tjänster som är både exakta och hanterbara.

Tryckdetektering

Moderna smarta enheter omfattar TAP -upptäckt och förfina din upplevelse genom intuitiv gestkontroll.Sensorn utmärker sig i att känna igen komplexa kranmönster, inleda innovationer i dina gränssnitt.Du kan utnyttja denna kapacitet, utforma genvägsfunktioner som förenklar uppgifter - från att snappa foton till att svara på samtal - med en elegans som känns nästan instinktiv.

IoT -enheter

I IoT -ekosystem förstärker LSM6DS3 datainsamling och bearbetning av sofistikering, vilket driver smarta teknikinitiativ.Dess roll i Home Automation Systems är huvudsakligen transformativ, optimerar energiförbrukningen och förstärker säkerheten genom angelägen rörelseupptäckt.Att analysera rörelsemönster möjliggör skapandet av miljöer som är anpassningsbara och lyhörda, vilket gör att tekniken kan blanda sömlöst med inhemskt liv.

Krafthantering för handhållna enheter

Handhållna enheter trivs med effektiv energiförbrukning.LSM6DS3 hanterar aktivt kraft genom att upptäcka sömn- och väckningscykler med utsökt noggrannhet, säkerställa batteriets livslängd och tillfredsställa dina förväntningar.Det odlar en sömlös enhetsupplevelse, där batteriet oroar sig i bakgrunden.

Vibrationsövervakning

I industriella miljöer blir vibrationsövervakning en obligatorisk praxis, förutsäga mekaniska fel och hjälpa förebyggande vård.Sensorns precision vid identifiering av vibrationsförskjutningar innebär att underhåll kan utföras proaktivt, minimerar driftstopp och driver operationer mot toppeffektivitet.

Fritt falldetektering

Bärbara datorer och smartphones utrustade med detektering av fritt fall får en skyddande kant för att skydda känsliga komponenter.LSM6DS3 avvisar fritt fallhändelser snabbt och utlöser skyddsprotokoll.Du kan njuta av sinnesfrid, eftersom risken för skador under oförutsedda droppar minimeras och förlänger enhetens livslängd.

6D -orientering

I robotik och drönare är betydelsen av 6D -orientering av avkänning oöverträffad - det säkerställer navigeringsstabilitet och precision.Den rika dataströmmen från LSM6DS3 förbättrar kontrollsystemen och främjar framsteg inom robotkompetens.Det lägger grunden för genombrott i sofistikerade och pålitliga robotteknologier.

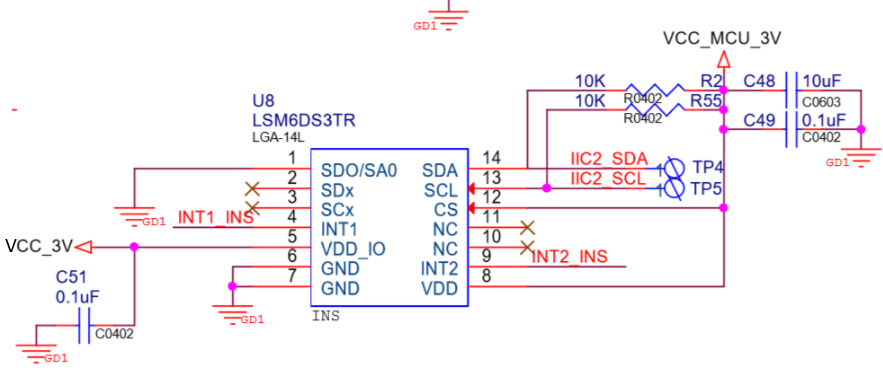

LSM6DS3 -krets

Alternativ till LSM6DS3 -sensorn

Del	Jämföra	Tillverkare	Kategori	Beskrivning
LSM6DS3TR	Aktuell	Stmikroelektronik	Accelerationssensorer	inemo tröghetsmodul Digital utgång 1.8V/2.5V/3.3V 14PIN Lga t/r
LSM6DS3	LSM6DS3TR VS LSM6DS3	Stmikroelektronik	Accelerationssensorer	inemo tröghetsmodul Digital utgång 1.8V/2.5V/3.3V 14PIN LGA -bricka
LSM303DLCTR	LSM6DS3TR VS LSM303DLCTR	Stmikroelektronik	Accelerationssensorer	IMU: s - tröghetsmätningsenheter inemo 3D SIP -modul 2.4V till 3,6V IO 1.8V
LSM303DLC	LSM6DS3TR vs LSM303DLC	Stmikroelektronik	Accelerationssensorer	Stmicroelectronics LSM303DLC MEMS-modul, tri-axel Gyroskop, tri-axelaccelerometer, 2G, 4G, 8G, 16G, LGA, 28

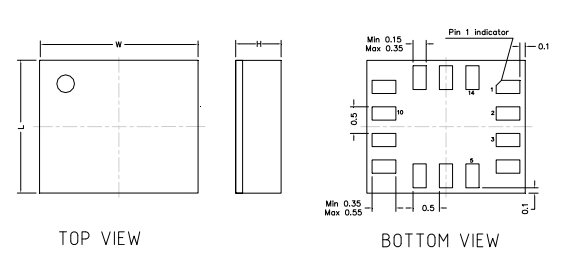

Paket

Tillverkarens insikter

Stmicroelectronics står som en nyckelaktör inom halvledarsektorn, känd för sina avancerade lösningar i fältet.Företaget visar expertis inom områden som kiselinnovation, systemintegration och tillverkningsfunktioner.Dessa styrkor placerar den i framkanten av moderna system-on-chip (SOC) -teknologier, som används för dagens tekniska konvergens.Stmicroelectronics är dedikerad till att förbättra chipprestanda samtidigt som energiförbrukning och kostnader minskar.Deras pågående forskningsinitiativ betonar vikten av miniatyrisering och förbättrad kraftanvändning och tillgodoser de dynamiska behoven hos tillväxtmarknader.

Dominant för SOC -teknikutveckling, effektiv systemintegration är där stmikroelektronik verkligen lyser.Samarbeten med tekniska jättar och akademiska institutioner främjar innovation, vilket säkerställer att lösningar är redo för marknaden och anpassas till konsument- och branschtrender.Denna strategi påskyndar inte bara utvecklingen utan håller också produktutbud relevanta.Stmicroelectronics tillverkningsförmåga präglas av imponerande skala och avancerad teknik.Företaget investerar i banbrytande anläggningar och garanterar produktionsprocesser är effektiva och anpassningsbara.Deras förmåga att snabbt skala produktion för att möta branschbehov gör att de kan förbli konkurrenskraftiga.

Datablad pdf

LSM6DS3TR -datablad:

LSM6DS3 Datablad.pdf

Vanliga frågor [FAQ]

1. Hur fungerar LSM6DS3 -sensorn?

LSM6DS3 använder en sofistikerad 3D -digital accelerometer och gyroskop.Den uppvisar effektiv prestanda med en nuvarande konsumtion på 1,25 Ma och erbjuder en ODR på upp till 1,6 kHz.Med kontinuerliga lågeffektlägen förbättrar sensorn dina upplevelser genom att balansera energieffektivitet och prestanda.I praktiska scenarier blir harmonisering av kraftförbrukning och noggrannhet huvudsakligen relevant, särskilt i bärbar teknik där batteritiden djupt påverkar din tillfredsställelse.

2. Vilka är applikationerna för LSM6DS3 -sensorn?

LSM6DS3 uppfyller moderna operativsystems krav genom att tillhandahålla verkliga, virtuella och batchade sensorer, tillsammans med en 8 kbyte -buffert för dynamisk datahantering.Att använda beprövade MEMS -tillverkningstekniker från ST, säkerställer tillförlitliga accelerometrar och gyroskop.Denna sensor spelar en aktiv roll i applikationer från mobila enheter till IoT-lösningar på grund av dess robusthet och låg kraftförbrukning, vilket gör den perfekt för långvarig användning.Genom att integrera sömlöst stöder LSM6DS3 innovativa funktionaliteter, berikar din interaktion och tekniska integration i det dagliga livet.
