AD9850 DDS Synthesizer: Comprehensive Guide to Pinout, Schematic and Datablad

AD9850 är en kraftfull CMOS-baserad 125 MHz Direct Digital Synthesis (DDS) -enhet utformad för mångsidig frekvenssyntes och exakt klockgenerering.Dess avancerade digitala struktur möjliggör fin kontroll över frekvens och fas, vilket gör den grundläggande i applikationer som sträcker sig från amatörradio till kommersiell kommunikation.Den här artikeln undersöker AD9850: s PIN -konfiguration, tekniska specifikationer och praktiska tillämpningar, vilket belyser dess påverkan på moderna system som kräver hög precision och flexibilitet.Genom sin låga kraftförbrukning, anpassningsförmåga och pålitlig prestanda fortsätter AD9850 att vara en grund i utformningen av högpresterande frekvensstyrningssystem.

Katalog

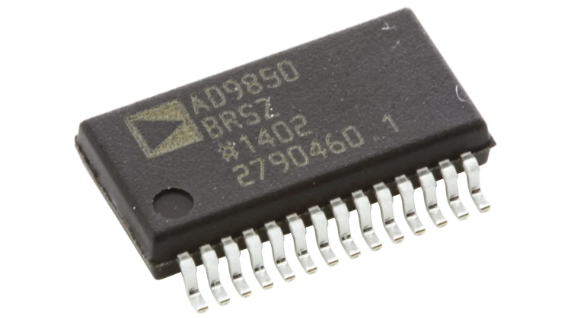

Översikt över AD9850

De Ad9850 är en sofistikerad digital synthesizer som sammanfogar direkt digital syntes (DDS) med en höghastighets digital-till-analog-omvandlare och komparator.Denna kombination möjliggör skapandet av exakta analoga sinusvågor, och erbjuder en mångsidig källa för att generera frekvenser och syntetisera klockor.Med en inställningsupplösning på 0,0291 Hz kan den hantera upp till 23 miljoner frekvensuppdateringar per sekund, vilket stödjer utgångsfrekvenser så höga som 62,5 MHz.Dess förmåga att leverera en sådan precision kan åberopa känslor av prestation för dem som arbetar med komplicerade frekvensapplikationer.

Utrustad med femfasmoduleringsfunktioner möjliggör enheten komplex signalmanipulation.Denna anpassningsförmåga i faskontroll visar sig vara fördelaktig i kommunikations- och instrumenteringsuppgifter där tidpunkten för precision formar resultat.Fältinställningar avslöjar ofta sin motståndskraft och upprätthåller konsekventa prestanda över olika förhållanden, en egenskap som kan resonera med en känsla av pålitlighet.

AD9850 använder en lågeffekt CMOS-design som fungerar effektivt inom industriella temperaturparametrar.Den konsumerar endast 155 MW vid en 3,3 V-tillförsel, vilket gör den idealisk för batteridrivna och bärbara applikationer medan du upprätthåller prestanda.I sammanhang där energibesparing anpassar sig till bredare mål erbjuder dess design en känsla av harmoni mellan prestanda och hållbarhet.Synthesizer stöder både parallella och seriella databelastningsmetoder och utvidgar dess tillämpbarhet över olika systemkonfigurationer.Denna anpassningsförmåga främjar olika distributionsstrategier, vilket möjliggör anpassade lösningar i sofistikerade system.Faktiska scenarier betonar dess smidiga integration i både arv och banbrytande teknik, vilket förstärker dess ställning i fältet.

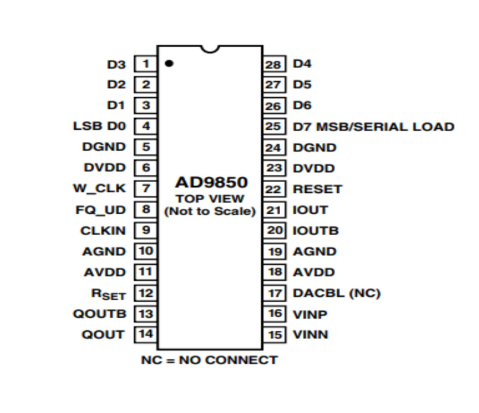

Stiftkonfiguration

Pin No.	Mnemonisk	Fungera
4 till 1, 28 till 25	D0 till D7	8-bitars datainmatning.Detta är 8-bitars dataporten för iterativt laddar 32-bitarsfrekvensen och 8-bitars fas/kontrollord.D7 = MSB;D0 = lsb.D7 (stift 25) fungerar också som ingångsstift för 40-bitarna Seriellt data-ord.
5, 24	Dgnd	Digital mark.Det här är markavkastningen för Digitala kretsar.
6, 23	Dvdd	Tillförselspänningsledningar för digitala kretsar.
7	W_clk	Ordlastklocka.Den här klockan används för att ladda parallellen eller seriell frekvens/fas/kontrollord.
8	Fq_ud	Frekvensuppdatering.På den stigande kanten av denna klocka, DDS -uppdateringar till frekvensen (eller fasen) laddad i datainmatningsregistret;det Återställ sedan pekaren till Word 0.
9	Klin	Referensklockinmatning.Detta kan vara en kontinuerlig CMOS-nivå pulståg eller sinus ingång partisk vid 1/2V-tillförsel.Den stigande kanten av denna klocka initierar operationen.
10, 19	Agnd	Analog mark.Dessa leads är markavkastningen för Analogkretsar (DAC och Comparator).
11, 18	Avdd	Matningsspänning för de analoga kretsarna (DAC och Komparator).
12	Ret	DAC: s externa RSET -anslutning.Detta motståndsvärde ställs in DAC fullskalig utgångsström.För normala applikationer (FS, IOUT = 10 ma), värdet för RSET är 3,9 kΩ anslutet till marken.Rset/iout Förhållandet är IOUT = 32 (1.248 V/RSET).
13	Qoutb	Utgångskomplement.Detta är komparatorens komplement produktion.
14	Quout	Utgång sant.Detta är komparatorens verkliga utgång.
15	Vinn	Invertera spänningsingång.Detta är komparatorens negativ ingång.
16	Vinp	Icke -inverterande spänningsingång.Detta är komparatorens positiv input.
17	DACBL (NC)	DAC baslinje.Detta är DAC -baslinjesspänningsreferensen; Denna bly förbikopplas internt och bör normalt betraktas som ett nej Anslut för optimal prestanda.
20	IOUTB	Kompletterande analog utgång från DAC.
21	Edo	Analog strömutgång från DAC.
22	ÅTERSTÄLLA	Återställa.Detta är masteråterställningsfunktionen;När det är högt, Det rensar alla register (utom inmatningsregistret), och DAC -utgången går till Cosine 0 efter ytterligare klockcykler.

CAD -modell av AD9850

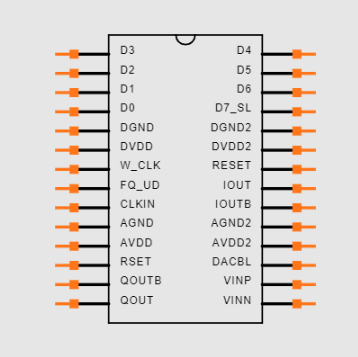

Symbol

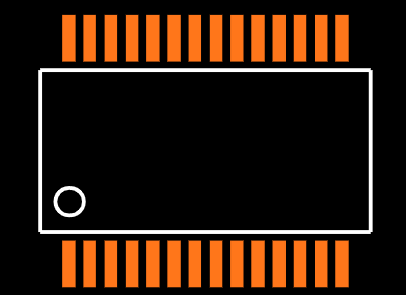

Fotavtryck

Drag

Särdrag	Beskrivning
Klockfrekvens	25 MHz
DAC på chip och komparatorer	Högpresterande DAC och höghastighets komparatorer
Dac sfdr	> 50 dB @ 40 MHz aout
Frekvensinställning	32-bitars frekvensjusteringsord
Gränssnitt	Förenklat kontrollgränssnitt: Parallell byte eller serie
Lastformat	Stödjad
Fasmodulering	Fasmoduleringsförmåga
Strömförsörjning	Fungerar på en 3,3V eller 5V enstaka strömförsörjning
Strömförbrukning (5V)	380 MW @ 125 MHz
Strömförbrukning (3.3V)	155 MW @ 110 MHz
Stänga av	Power Down -funktionen ingår
Pakettyp	Ultra-Small 28-stifts SSOP-paket

Teknisk specifikation

Här är ett strukturerat tabellformat baserat på tekniska specifikationer, attribut och parametrar som tillhandahålls för Analog Devices Inc. Ad9850brs, tillsammans med dess deldetaljer.

Parameter	Värde
Typ	DSP -perifera, numerisk kontrollerad oscillator
Livscykelstatus	Produktion (senast uppdaterad: 3 veckor sedan)
Fabriksledning	8 veckor
Kontaktplätning	Bly, tenn
Monteringstyp	Ytfäste
Förpackning / fodral	28-SSOP (0,209, 5,30 mm bredd)
Antal stift	28
Driftstemperatur	-40 ° C till 85 ° C
Förpackning	Rör
JESD-609 kod	e0
Pbfree -kod	Inga
Delstatus	Aktiv
Fuktkänslighetsnivå (MSL)	1 (obegränsad)
Antal avslutningar	28
ECCN -kod	Örat99
Max Power Dispipation	480mw
Spänning - försörjning	3.3V, 5V
Terminalposition	Dubbel
Terminalform	Gullvinge
Toppreflöjtemperatur	240 ° C
Leveransspänning	5V
Terminalhöjd	0,65 mm
Nå efterlevnadskod	Inte kompatibel
Frekvens	125MHz
Tid vid topp reflowtemperatur	20 sekunder
Basdelnummer	Ad9850
Räkning	28
Antal utgångar	1
Kvalifikationsstatus	Inte kvalificerad
Driftsförsörjningsspänning	3.3V
Driftsström	96mA
Nominell leverantör	96mA
Maktförsläpp	480mw
Max leverantörsström	96mA
UPS/UCS/perifer ICS -typ	DSP -perifera, numerisk kontrollerad oscillator
Antal bitar	10
Logikfunktion	Klocka
Energiförbrukning	380mw
Gränsscanning	Inga
Låg effektläge	Ja
Konverteringskurs	125 MSPS
Upplösning (bitar)	10 B
Ställ in ordbredd (bitar)	32B
Längd	10.2 mm
Bredd	5,3 mm
ROHS -status	Icke-ROHS-kompatibel
Blyfri	Innehåller bly

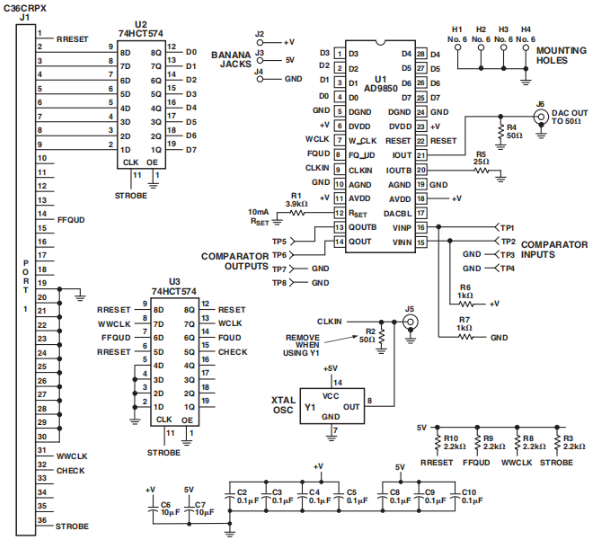

Elektronisk schematisk

Alternativ

Attribut	Ad9850brs (Rochester Electronics LLC)	AD9850BRSZ (Analoga enheter Inc)
ROHS -kod	Inga	Ja
IHS -tillverkare	Rochester Electronics Inc	Analog Devices Inc
Nå efterlevnadskod	Okänd	Kompatibel
JESD-609 kod	e0	e3
Toppens återflödetemperatur (° C)	240	260
Kvalifikationsstatus	Kommersiell	Inte kvalificerad
Terminal	Bly	Matt tenn (Sn)
Basnummer matcher	4	2
Källinnehåll uid	Ad9850brs	AD9850BRSZ
Tillverkarens paketkod	RS-28	RS-28
ECCN -kod	Örat99	Örat99
HTS -kod	8542.39.00.01	8542.39.00.01
Samacsys beskrivning	Ad9850brs	AD9850BRSZ, direkt digital synthesizer 10 bit bit 1250000KSS, 28-stifts SSOP
Samacsys tillverkare	Rochester Electronics LLC	Analog Devices Inc

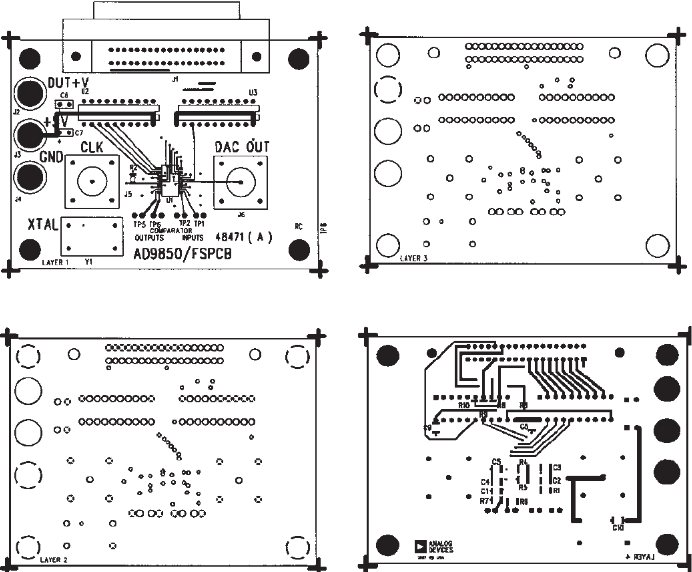

AD9850 utvärderingsnämnd

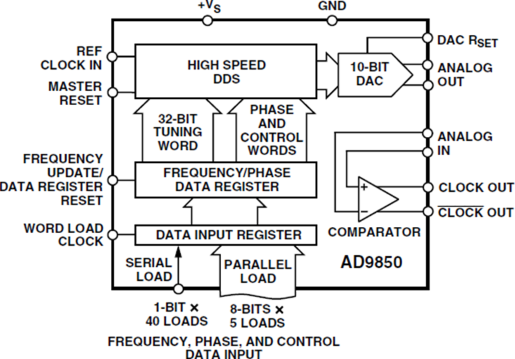

Funktionellt blockdiagram

AD9850

Sinusvågsyntes och flexibilitet

AD9850 visar sin förmåga att skapa exakta sinusvågor med anpassningsbar frekvens och faskontroll.Dess förmåga att smidigt justera frekvenser blir en harmonisk faktor i olika test- och mätinställningar, spännande forskning och kommersiellt bruk.Elegansen av snabba fasmodifieringar hjälper till att förbättra signalkoherens och minskande fasbrus, vilket förstärker signalintegritet i intrikata system.

Digital klocksynkronisering

Med sina exakta tidsfunktioner hittar Digital Clock Recovery en värdefull partner på AD9850.Den extraherar sömlöst tidsinformation från dataströmmar, vilket säkerställer synkronisering.Detta visar sig mestadels fördelaktigt i telekommunikation, där att bevara datatroende under överföring framkallar förtroende.Faktiska applikationer kräver smidighet för att tillgodose olika datahastigheter, och AD9850: s anpassningsförmåga begränsar fel från tidtagning av tidtagning.

Förbättringar i kommunikationssystem

Inom kommunikationssystem ger AD9850 anmärkningsvärda bidrag genom att förfina modulerings- och demoduleringsprocesser.Dess stabila frekvensgenerering stöder effektiv datautbyte.Denna enhet används ofta för att öka signalens tydlighet, avvärja störningar och rymma olika kommunikationsprotokoll, i slutändan omvandla kommunikationsnät med förbättrad signalkvalitet och intervall.

Digital precision i ADC -kodgenerering

Att använda AD9850 för digitalt kontrollerad ADC -kodgenerering belyser dess precision när det gäller att översätta analoga signaler till digitala koder.Det spelar en allvarlig roll i datainsamlingssystem som kräver exakt digital signalrepresentation.Tillförlitligheten och noggrannheten hos AD9850 underlättar hög upplösning och trogen omvandling av snabbt fluktuerande signaler, vilket stärker dess roll på arenor med hög precision.

Agile lokala oscillatorer

Som en smidig lokal oscillator stöder AD9850 ansträngningar som kräver snabba frekvensförändringar och stabilitet, såsom radar och testinstrument.Att använda AD9850 kan höja systemets prestanda, vilket möjliggör snabba anpassningar till utvecklande förhållanden och bevarar systemets precision över tid och därmed banar vägen för tekniska innovationer som står kursen.

Tillverkare

Analog Devices, Inc. (ADI), känt för sin uppfinningsrika förmåga i analoga och blandade signalframsteg sedan 1965, har konsekvent positionerat sig som ledande inom elektronisk signalomvandling.Dess komponenter spelar en viktig roll i att ansluta de fysiska och digitala världarna och nå över 100 000 kunder över hela världen.Dessa produkter förvandlar ljud, ljus, rörelse och temperatur till elektriska signaler, berikar kapaciteten hos otaliga elektroniska enheter.ADI: s avancerade teknik genomsyrar olika sektorer inom telekommunikation, sjukvård, fordons- och konsumentelektronik.

Datablad pdf

AD9850BRS -datablad:

Ad9850.pdf

AD9850BRSZ -datablad:

Ad9850.pdf

Vanliga frågor [FAQ]

1. Kan AD9850/1 användas för radioöverföring?

AD9850 visar sig vara ett övertygande val för att konstruera en lågeffektsändare.Det underlättar kort till måttliga överföringar med hjälp av FSK-modulering av frekvensskiftnyckel (FSK).I faktiska scenarier kan du utnyttja dess precision i amatörradioprojekt och noggrant optimera signalens tydlighet och tillförlitlighet inom valda frekvensband.

2. Vilka vågformer kan AD9850 generera?

AD9850 är skicklig på att producera olika vågformer som sinus, fyrkant och triangel.Genom att använda sina direkta digitala syntes (DDS) förmågor kan du intrikat justera dessa vågformer för att tillgodose olika elektroniska experimentella behov och belyser denna teknik anpassningsförmåga i vågformskapande.

3. Hur skiljer sig AD9850BR från AD9850?

AD9850BRS -modellen skiljer sig med unika funktioner som rör temperaturområde och förpackningar.Dessa skillnader tillgodoser applikationer där miljöfaktorer kräver specifik hållbarhet, vilket säkerställer långvarig prestanda och livslängd i olika operativa sammanhang.

4. För vågformgenerering, ska man välja MAX038 eller AD9850?

Att välja mellan MAX038 och AD9850 hänger på applikationens specifika behov.Insikter från markering av digital syntes (AD9850) eller en analog metod (MAX038) är baserade på faktorer som precision, skalbarhet och enkel integration.Många finner att digitala vägar ofta ger förbättrad anpassningsförmåga för samtida applikationer.

5. Vad är AD9850 -paketet i Protel?

I Protel erbjuds AD9850 i ett DIP28 -paket.Detta format uppskattas för dess tillgänglighet i prototyper och utbildningsinställningar, vilket möjliggör strömlinjeformad montering och testning i en mängd olika hårdvaru- och mjukvaruutvecklingsmiljöer.
