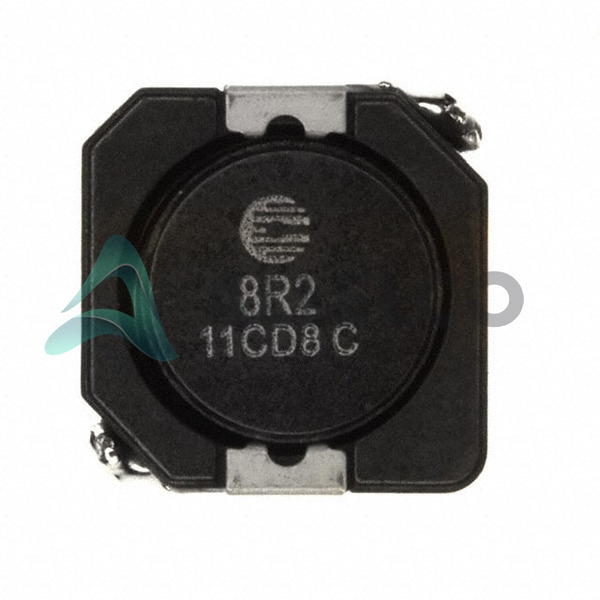

Name: Eaton - Electronics Division DR1050-8R2-R
Brand: Eaton - Electronics Division
SKU: DR1050-8R2-R

DR1050-8R2-R ~~- Eaton - Electronics Division~~

Tillverkare Artikelnummer

DR1050-8R2-R

Allelco Artikelnummer

32D-DR1050-8R2-R

Ecad -modell

Delar beskrivning

FIXED IND 8.2UH 5.24A 19MOHM SMD

detaljerad beskrivning

Paket

Nonstandard

RoHs status

~~Jämföra~~

Specifikationer

DR1050-8R2-R tekniska specifikationer
Eaton - Electronics Division - DR1050-8R2-R Tekniska specifikationer, attribut, parametrar och delar med liknande specifikationer som Eaton - Electronics Division - DR1050-8R2-R

Produktattribut

Attributvärde

Tillverkare

Coiltronics (Eaton)

Typ

Drum Core, Wirewound

Tolerans

±30%

Leverantörs Device Package

Storlek / Dimension

0.413" L x 0.406" W (10.50mm x 10.30mm)

Skärm

Shielded

Serier

DR1050

betyg

Q @ Freq

Förpackning / Fodral

Nonstandard

Paket

Tape & Reel (TR)

Produktattribut

Attributvärde

Driftstemperatur

-40°C ~ 125°C

Monteringstyp

Surface Mount

Material - Kärna

Ferrite

Induktansfrekvens - Test

100 kHz

Induktans

8.2 µH

Höjd - Sittande (Max)

0.197" (5.00mm)

Frekvens - Självresonans

DC-resistans (DCR)

19mOhm Max

Current Rating (AMPS)

5.24 A

Aktuell - mättnad (ISAT)

Delar med liknande specifikationer

De tre delarna till höger har liknande specifikationer som Eaton - Electronics Division DR1050-8R2-R.

Produktattribut
Artikelnummer	DR1050-8R2-R	DR1050-330-R	DR1050-R80-R	DR124-R47-R
Tillverkare	Eaton - Electronics Division	Eaton - Electronics Division	Eaton - Electronics Division	Eaton - Electronics Division
Tolerans	±30%	±30%	±30%	±20%
Typ	Drum Core, Wirewound	Drum Core, Wirewound	Drum Core, Wirewound	Drum Core, Wirewound
Paket	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)
Monteringstyp	Surface Mount	Surface Mount	Surface Mount	Surface Mount
Current Rating (AMPS)	5.24 A	2.56 A	9.7 A	16 A
Storlek / Dimension	0.413" L x 0.406" W (10.50mm x 10.30mm)	0.413" L x 0.406" W (10.50mm x 10.30mm)	0.413" L x 0.406" W (10.50mm x 10.30mm)	0.492" L x 0.492" W (12.50mm x 12.50mm)
Leverantörs Device Package	-	-	-	-
Driftstemperatur	-40°C ~ 125°C	-40°C ~ 125°C	-40°C ~ 125°C	-40°C ~ 125°C
Q @ Freq	-	-	-	-
Förpackning / Fodral	Nonstandard	Nonstandard	Nonstandard	Nonstandard
Induktansfrekvens - Test	100 kHz	100 kHz	100 kHz	100 kHz
Induktans	8.2 µH	33 µH	800 nH	470 nH
betyg	-	-	-	-
Serier	DR1050	DR1050	DR1050	DR124
Frekvens - Självresonans	-	-	-	-
Höjd - Sittande (Max)	0.197" (5.00mm)	0.197" (5.00mm)	0.197" (5.00mm)	0.177" (4.50mm)
Aktuell - mättnad (ISAT)	5A	2.5A	13.5A	24.4A
Skärm	Shielded	Shielded	Shielded	Shielded
DC-resistans (DCR)	19mOhm Max	71.9mOhm Max	4mOhm Max	2.7mOhm Max
Material - Kärna	Ferrite	Ferrite	Ferrite	Ferrite

DR1050-8R2-R Datablad PDF

Ladda ner DR1050-8R2-R PDF -datablad och Eaton - Electronics Division -dokumentation för DR1050-8R2-R - Eaton - Electronics Division.
