1. Vad är ett metallfilmmotstånd?

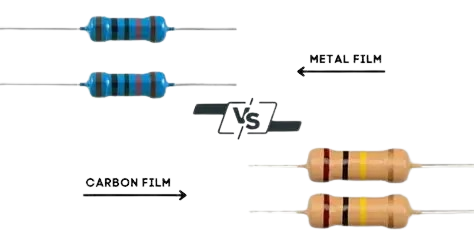

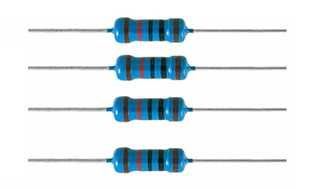

Metallfilmmotstånd, vanligtvis representerade av symbolen RJ, är motstånd som använder speciella metaller eller legeringar som motståndsmaterial och bildar ett motståndsfilmskikt på keramik eller glas genom vakuumindunstning eller sputtering.Under tillverkningsprocessen upphettas legeringen i ett vakuum, vilket får den att avdunsta och bilda en ledande metallfilm på ytan av porslinstången.Genom att spruta och ändra tjockleken på metallfilmen kan motståndsvärdet kontrolleras exakt.Det elektriska prestanda för detta motstånd är bättre än kolfilmmotstånd, med bättre värmebeständighet, låg bruspotential, stabil temperaturkoefficient och spänningskoefficient.Tillverkningsprocessen för metallfilmmotstånd är mycket flexibel.Motståndsvärdet kan justeras genom att justera materialkompositionen, filmtjockleken och spåren och därigenom ge motstånd med utmärkt prestanda och ett brett motståndsområde.

De viktigaste fördelarna med metallfilmmotstånd inkluderar:

Kostnaden är relativt låg: produktionsprocessen är mogen och materialkostnaderna är kontrollerbara.

Mindre buller: lågt elektriskt brus, lämpligt för applikationer med hög precision.

Hög stabilitet: Utmärkt prestanda i olika miljöer, lämpliga för långvarig användning.

Liten storlek: Lätt att integrera i små elektroniska enheter.

Hög precision: Motståndsvärdet är korrekt och kan användas i kretskonstruktion som kräver hög precision.

2. Vad är ett kolfilmmotstånd?

Kolfilmmotstånd görs genom att belägga en suspension som innehåller organiska bindemedel, kolfärg, grafit och fyllmedel på ett isolerande underlag och sedan polymerisera det genom uppvärmning.Under tillverkningsprocessen sönderdelas gasformiga kolväten under höga temperaturer och vakuum, och kol deponeras på porslinstången eller röret för att bilda en kristallin kolfilm.Genom att ändra tjockleken på kolfilmen och spårets längd kan olika motståndsvärden erhållas.Kolfilmmotstånd har lägre kostnader, men deras elektriska egenskaper och stabilitet är dåliga, så de används i allmänhet inte som allmänna motstånd.På grund av att de enkla att göra högresistensfilmer används emellertid kolfilmmotstånd främst för högresistens, högspänningsmotstånd, och deras tillämpningar liknar högspänningsmotstånd.

Fördelar och nackdelar med kolfilmmotstånd

fördel

Låg kostnad: Tillverkningsprocessen är enkel och materialkostnaden är låg.

Hög motstånd: Lätt att göra filmer med hög motstånd, lämplig för hög motstånd och högspänningsapplikationer.

Lätt att massprodukter: Lämplig för storskaliga, billiga produktionsbehov.

brist

Dålig elektrisk prestanda: Inte lika stabilt och exakta som metallfilmmotstånd.

Högt brus: Det elektriska bruset som genereras när strömmen passerar är stort och är inte lämpligt för applikationer med hög precision.

Högtemperaturkoefficient: Motståndsvärdet förändras kraftigt med temperaturen, vilket påverkar stabiliteten i högtemperaturmiljöer.

3. Kolfilmmotstånd kontra metallfilmmotstånd: jämförelse vid sida vid sida

Att förstå skillnaderna mellan metallfilmmotstånd och kolfilmmotstånd hjälper till att välja rätt komponent för specifika applikationer.Denna jämförelse fokuserar på viktiga prestandametriker såsom temperaturkoefficienten för motstånd (TCR), spänningskoefficient för motstånd (VCR) och total stabilitet.

Motståndskoefficient (TCR)

TCR indikerar hur motståndsvärdet förändras med temperaturfluktuationer.Vanligtvis ökar motståndet när temperaturen stiger och minskar när den sjunker.Metallfilmmotstånd uppvisar en TCR som sträcker sig från ± 20 till ± 200 delar per miljon per kelvin (ppm/k), vilket antyder mindre förändringar i motstånd med temperaturvariationer.Däremot har kolfilmmotstånd en TCR på -200 till -1000 ppm/k, vilket indikerar en mer signifikant motståndsfluktuation under temperaturförändringar.Detta gör metallfilmmotstånd mer pålitliga för applikationer som involverar extrema temperaturer.Dessutom genererar de mindre termiskt brus, vilket förbättrar deras lämplighet för känsliga elektroniska enheter som radioapparater och radarsystem.

Motståndskoefficient (VCR)

VCR mäter hur motståndet ändras med spänningsanvändning.När spänningen appliceras på ett motstånd minskar vanligtvis motståndet något.Metallfilmmotstånd har en låg videobandspelare, nästan 1 ppm/V, som visar minimal förändring i motståndet när de utsätts för spänning.Kolfilmmotstånd har emellertid en högre videobandspelare på -10 ppm/V, vilket indikerar en mer märkbar motståndsförändring med spänningsansökan.Den här egenskapen gör metallfilmmotståndare mer stabila och pålitliga under högspänningsförhållanden.

Stabilitet

Stabilitet är avgörande för motstånd som arbetar i olika miljöer.Metallfilmmotstånd utmärker sig i stabilitet och presterar robust mot yttre faktorer som strålning, värme och kyla.Detta gör dem särskilt väl lämpade för miljöer med hög efterfrågan.Även om kolfilmmotstånd också erbjuder anständig stabilitet, presterar de inte lika bra som metallfilmmotstånd under liknande förhållanden.

4. Kolfilmmotstånd och metallfilmmotstånd: strukturell jämförelse

Det finns betydande skillnader i konstruktions- och tillverkningsprocesserna för kolfilmfilm- och metallfilmmotstånd, varvid varje motstånd anpassas för specifika applikationer baserat på dess strukturella egenskaper och prestandakuäreristik.

Tillverkar kolfilmmotstånd

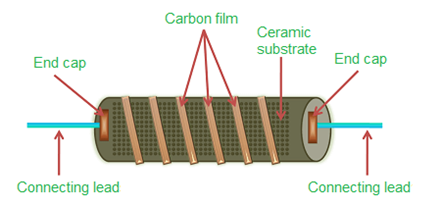

Processen börjar med ett keramiskt underlag som är belagt med en blandning av kolfärg, grafit och en bindemedelssuspension.Komponenten utsätts sedan för höga temperaturer, vilket utlöser en klyvningsreaktion.När temperaturen ökar sönderdelas kolföreningen och lämnar ett lager av ren grafit som kristalliserar och bildar en hållbar kolfilm på den keramiska basen.Detta grafitskikt är ansvarigt för motståndets förmåga att utföra el.För att skydda den bräckliga kolfilmen från termiska skador och miljöfaktorer, är motstånden inneslutna i ett skyddande plasthus.Kopparledningar är fästa vid båda ändarna av den keramiska basen för att ge elektriska anslutningspunkter.

Tillverkning av metallfilmmotstånd

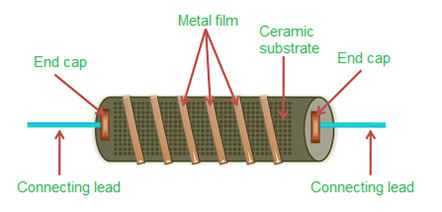

Metallfilmmotstånd produceras genom en mer komplex process.Dessa motstånd använder vanligtvis metaller såsom nickel-krom (NICR), men andra material såsom tantalnitrid, guld, platina eller tenn och antimon kan användas beroende på de nödvändiga specifikationerna.Val av metall är ånga avsatt på ett underlag för att bilda ett tunt skikt.Detta metallskikt åldras sedan konstgjort vid låga temperaturer under en längre tid för att förbättra dess elektriska egenskaper.Finjustering av motståndsvärdet genom att etsa spiralspår i metallfilmen möjliggör exakt kontroll av den elektriska vägen och därför den totala motståndet som tillhandahålls av motståndet.

Prestation jämförelse

Kolfilmmotstånd är i allmänhet billigare att producera och enklare att designa men har lägre elektrisk prestanda och stabilitet.De är mest effektiva i högmotstånd och högspänningsinställningar, men eftersom de är mottagliga för temperaturförändringar och åldrande är de inte idealiska för applikationer som kräver hög noggrannhet.

Däremot ger metallfilmmotstånd, även om de är dyrare och komplexa att tillverka, överlägsen elektrisk prestanda och stabilitet.Noggrann kontroll av filmtjocklek och etsningsprocesser gör det möjligt för dessa motstånd att fungera pålitligt i applikationer som kräver hög precision och stabilitet, såsom känsliga mätinstrument och kritiska elektroniska kretsar.

5. Kolfilmmotstånd kontra metallfilmmotstånd: Tillgänglighet

Både kolfilm- och metallfilmmotstånd är väsentliga komponenter i olika elektroniska tillämpningar, var och en med unika specifikationer som passar olika behov.

Kolfilmmotstånd

Kolfilmmotstånd finns i motståndsvärden som sträcker sig från 1 ohm till 25 megohms, med kraftbetyg från en fjärdedel watt upp till fem watt.Deras utbredda användning kan tillskrivas de låga produktionskostnaderna och deras anpassningsförmåga över ett brett spektrum av applikationer.Motståndsvärdet för kolfilmmotstånd bestäms av flera faktorer.Motståndet minskar när tvärsnittsarean för den kolbelagda stången ökar.Omvänt förbättrar stångens längd motståndet - ju längre stången, desto högre är motståndet.Dessutom sänks motståndet när koncentrationen av kol i beläggningen ökar, vilket möjliggör ett mångsidigt motståndsintervall genom att justera dessa dimensioner under tillverkningen.

Metallfilmmotstånd

Metallfilmmotstånd, kända för sin precision och stabilitet, erbjuds i en rad toleranser inklusive 2%, 1%, 0,5%, 0,25%och 0,1%.De har temperaturkoefficienter (TCR) som varierar från 10 till 100 ppm/ k, vilket gör dem idealiska för användning i sofistikerade elektroniska anordningar där noggrannhet är avgörande.De faktorer som påverkar motståndet hos metallfilmmotstånd är nära bundna till deras tillverkningsprocess.Motståndet minskar när bredden på de skurna spiralspåren på metallfilmen ökar - bredare snitt resulterar i lägre motstånd.Dessutom resulterar också antalet lager av metallfilmen i minskat motstånd.Detta gör det möjligt för tillverkare att uppnå exakt kontroll över motståndets egenskaper genom att justera djupet och antalet spiralskärningar.

6. Kolfilmmotstånd mot metallfilmmotstånd: Nackdelar

Även om metallfilmmotstånd fungerar bäst när det gäller frekvensrespons, har kolfilmmotstånd fortfarande sina unika fördelar på grund av deras låga kostnader och höga motstånd.Men båda har också sina nackdelar.

Nackdelar med kolfilmmotstånd

Temperaturkänslighet: Kolfilmmotstånd har en betydande temperaturkoefficient för motstånd (TCR), vanligtvis från -200 till -1000 ppm/k.Denna höga TCR innebär att deras motstånd förändras signifikant med temperaturen, vilket kan vara problematiskt i temperaturkänsliga tillämpningar.

Stabilitetsfrågor: Motståndsvärdet för kolfilmmotstånd kan förändras avsevärt över tid eller under extrema miljöförhållanden.Denna instabilitet kan leda till oförutsägbar prestanda, särskilt i precisionslektroniska kretsar där konsekventa resistensvärden är kritiska.

Fysisk storlek: Generellt sett är kolfilmmotstånd större jämfört med andra typer av motstånd.För kompakta elektroniska enheter där utrymmet är begränsat och miniatyrisering är en prioritering kan den större storleken vara en nackdel.

Nackdelar med metallfilmmotstånd

Kostnadsfaktor: Jämfört med kolfilmmotstånd involverar produktionen av metallfilmmotstånd mer komplexa processer och material av högre kvalitet, vilket resulterar i högre tillverkningskostnader.Som ett resultat är de dyrare, vilket kan vara en betydande nackdel för projekt med en stram budget.

Kraftdission: Metallfilmmotstånd kan sprida mer kraft i applikationer där hög ström flyter genom motståndet.Denna ökade kraftförbrukning kan orsaka effektivitetsproblem i kraftkänsliga kretsar, vilket kan leda till högre driftskostnader och värmeproduktion.

7. Sammanfattning

Genom en detaljerad jämförelse av strukturen, tillverkningsprocessen, elektrisk prestanda och tillämpning av metallfilmmotstånd och kolfilmmotstånd kan deras respektive fördelar och nackdelar ses.Metallfilmmotstånd har blivit det första valet för att kräva elektronisk utrustning på grund av deras höga precision, hög stabilitet och lågt brus.Även om deras tillverkningskostnader är högre är de utan tvekan det bästa valet för applikationer som kräver långsiktig tillförlitlighet och exakt kontroll.Kolfilmmotstånd används i stor utsträckning i högresistens- och högspänningskretsar som inte kräver hög elektrisk prestanda på grund av deras låga kostnader, höga motstånd och enkel massproduktion.I den faktiska driften bör ingenjörer noggrant väga egenskaperna hos dessa två motstånd och välja den mest lämpliga motståndstypen baserad på specifika applikationskrav för att säkerställa kretsdesignens tillförlitlighet och prestanda.Både metallfilmmotstånd och kolfilmmotstånd spelar en viktig roll i modern elektronisk teknik, och deras kontinuerliga utveckling och förbättring kommer att fortsätta att främja framsteg och innovation av elektronisk teknik.
