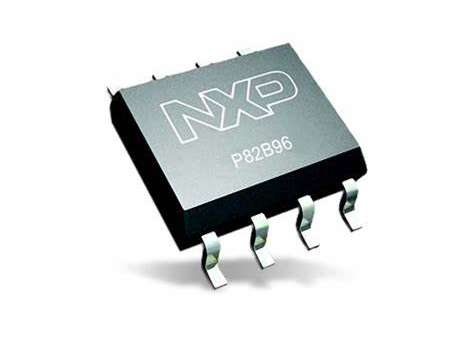

P82B96 Bipolär IC -guide: PIN -information, 3D -modell och databladanalys

P82B96 IC fungerar som en mångsidig lösning utformad för att underlätta sömlös kommunikation mellan I2C -bussen och olika andra busskonfigurationer, vilket gör det till en allvarlig komponent i modern elektronik.Dess förmåga att stödja dubbelriktad logiknivå gränssnitt över olika spänningar och nuvarande standarder förbättrar dess värde i komplexa kretskonstruktioner.Oavsett om du används i fordonssystem, industriella miljöer eller konsumentelektronik, gör P82B96 dig att säkerställa tillförlitlig, högpresterande kommunikation mellan mikrokontroller, sensorer och andra kringutrustning, oavsett varierande elektriska egenskaper.

Katalog

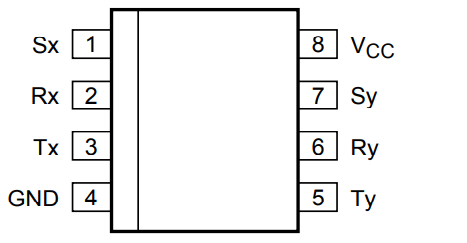

Pinout av p82b96

CAD -modell av P82B96

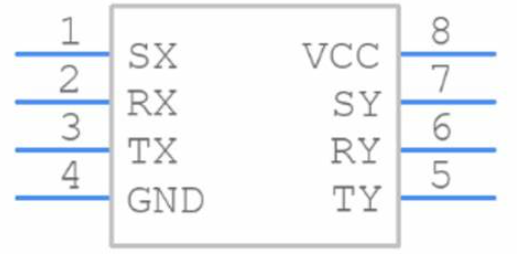

Symbol

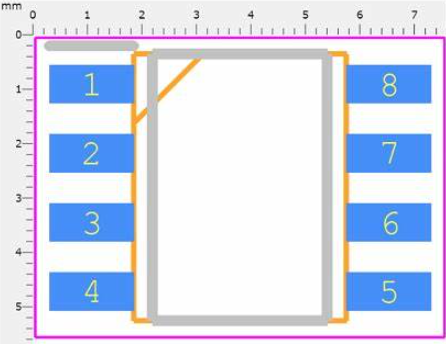

Fotavtryck

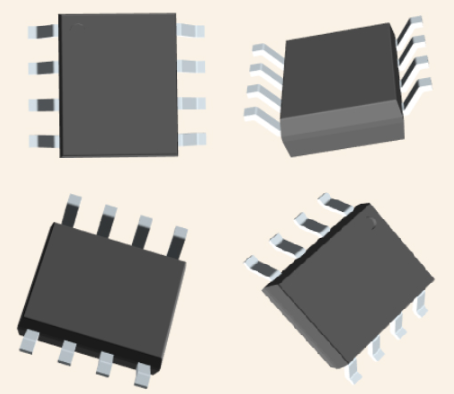

3D -modell

Översikt över P82B96

De P82b96 IC är utformad för att erbjuda ett icke-spärrande, dubbelriktat gränssnitt mellan standard I2C-bussen och andra busskonfigurationer.Denna IC-broar i2c-bus-logik till olika bussar med varierande spänning och strömegenskaper, inklusive 350 µA SMBUS, och 3,3V logikenheter, och den sträcker sig till och med till 15V nivåer eller lågimpedanslinjer.Den hanterar sömlöst dessa gränssnitt samtidigt som de ursprungliga I2C-BUS-protokollen bibehålls och klockhastigheter.IC lindrar avsevärt lasten på i2c-bussnoden genom att isolera den från nya eller fjärrkontrollerade I2C-bussnoder.Denna isolering minskar bekymmer om antalet enheter eller deras fysiska placering i ett I2C -system och därmed effektivt ta bort sådana begränsningar.P82B96 stöder också överföring av SDA- och SCL-signaler via balanserade linjer, såsom tvinnade par eller med opto-koppling, erbjuder flexibla och pålitliga sammankopplingar.

Du kan ofta uppskatta p82b96 för att förenkla intrikata I2C -konfigurationer.Till exempel, i inställningar där enheter sprids över betydande avstånd eller visar olika elektriska egenskaper, ger p82b96 en praktisk och effektiv flexibilitet.P82B96: s mångsidighet för att stödja olika applikationer sträcker sig utöver typiska användningsfall.Till exempel, i industriell automatisering, där robust kommunikation över långa avstånd är ett måste, är IC: s skicklighet vid hantering av högspänningslinjer utan att kompromissa med I2C-signalintegritet.

Dessutom, i avancerad konsumentelektronik, där integrationstätheten och låg effektförbrukning är de viktigaste, erbjuder P82B96: s minimala strömavdrag och högspänningstolerans distinkta fördelar.Du kan skapa system som är både kompakta och energieffektiva genom att utnyttja IC: s mångsidiga gränssnittsfunktioner.På telekommunikation hjälper IC: s förmåga att upprätthålla signalens trohet över olika gränssnittsförhållanden att utveckla motståndskraftig kommunikationsinfrastruktur.

P82B96 Egenskaper

Särdrag	Beskrivning
Dubbelriktad dataöverföring	Möjliggöra Bidirectional dataöverföring av i2c-bussignaler
Kapacitans isolering	Isolat kapacitans, tillåter upp till 400 pf på SX/SY -sidan och upp till 4000 pf på TX/TY sida
Hög sänkbarhet	Tx/ty Utgångar kan sjunka upp till 60 mA, lämpliga för att köra lågimpedans eller högkapacitansbussar
Långdistans drift	Stödja 400 kHz drift över avstånd på minst 20 meter (se AN10148)
Bred leveransspänning	Verksamhet med ett matningsspänningsområde på 2 V till 15 V, oberoende av I2C-busslogik nivåer på SX/SY -sidan
Signal uppdelning för isolering	Splittring I2c-bus-signaler till framåt/omvänd TX/RX, Ty/Ry-par för att gränssnitt med optoelektriska isolatorer
Låg energiförbrukning	Drag Låg leveransström
ESD skydd	ESD Skydd: överstiger 3500 V HBM, 250 V DIP, 400 V SO -paket mm och 1000 V Cdm
Spärr gratisoperation	Spärr Gratis, byggd med en bipolär process utan spärrstrukturer
Tillgänglig paket	Erbjöd I DIP8, SO8 och TSSOP8 -paket

Tekniska specifikationer

Här är den strukturerade tabellen för de tekniska specifikationerna för NXP USA Inc. P82b96td, 112.

Typ	Parameter
Fabrik Ledtid	7 Veckor
Montering Typ	Yta Montera
Paket / Fall	8-SOIC (0,154, 3,90 mm bredd)
Yta Montera	JA
Gränssnitt Standarder	Allmän Ändamål
Drifts- Temperatur	-40 ° C ~ 85 ° C
Förpackning	Rör
Publicerad	2003
JESD-609 Koda	e4
Del Status	Aktiv
Fukt Känslighetsnivå (MSL)	1 (Obegränsat)
Antal av uppsägningar	8
Typ	Buffert, Omstörsa
Terminal Avsluta	Nickel/palladium/guld (Ni/pd/au)
Ansökningar	I2c
Spänning - leverans	2V ~ 15V
Terminal Placera	Dubbel
Terminal Form	Mås Vinge
Topp Reflowtemperatur (° C)	260
Antal av funktioner	2
Förse Spänning	5V
Time@Peak Reflow temperatur-max (er)	30
Bas Artikelnummer	P82b96
Produktion	Tvåtråd Buss
Stift Räkna	8
Jesd-30 Koda	R-PDSO-G8
Kompetens Status	Inte Kvalificerad
Antal av kanaler	2
Nuvarande - leverans	900 | ig
Input	Tvåtråd Buss
Förare Antal bitar	2
Mottagare Antal bitar	2
Data Hastighet (max)	400 kHz
Kapacitans - ingång	7pf
Längd	4,9 mm
Höjd Sittande (max)	1,75 mm
Bredd	3,9 mm
Rohs Status	ROHS3 Kompatibel

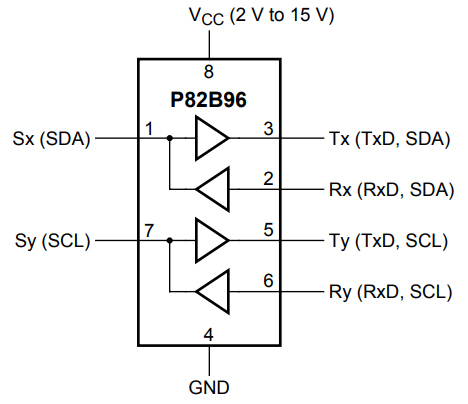

Blockdiagram över p82b96

Alternativ för p82b96

Modellnummer	Tillverkare	Beskrivning
P82b96pn, 112	Nxp Halvledare	P82b96p - Dubbel dubbelriktad bussbuffert Dip 8-stift
P82b96pe4	Texas Instrument	DUBBEL Line Transceiver, PDIP8, ROHS-kompatibel, plast, DIP-8
9.4e+11	Nxp Halvledare	Ic Special Microprocessor Circuit, PDIP8, DIP-8, Microprocessor IC: Other
P82b96p	Texas Instrument	2-bitars Bidirectional 2- till 15-V 400-kHz I2C/SMBUS-buffert/kabelförlängare 8-pdip -40 till 85 ° C

Jämförbara produkter

Artikelnummer	Tillverkare	Förpackning / fodral	Leveransspänning	Input	Fuktkänslighetsnivå (MSL)	Fabriksledning	Längd	Produktion	Räkning	Visa jämför
P82b96td, 112	Nxp USA Inc.	8-SOIC (0,154, 3,90 mm bredd)	5 v	Tvåtråd Buss	1 (Obegränsat)	7 Veckor	4.9 mm	Tvåtråd Buss	8	P82b96td, 112 Vs PCA9601D, 118
PCA9601D, 118	Nxp USA Inc.	8-SOIC (0,154, 3,90 mm bredd)	3.3 V	Tvåtråd Buss	1 (Obegränsat)	7 Veckor	4.9 mm	Tvåtråd Buss	8	PCA9601D, 118 Vs p82b96td, 112
PCA9600D, 118	Nxp USA Inc.	8-SOIC (0,154, 3,90 mm bredd)	5 v	Tvåtråd Buss	1 (Obegränsat)	7 Veckor	4.9 mm	Tvåtråd Buss	8	PCA9600D, 118 Vs p82b96td, 112
PCA9600D, 112	Nxp USA Inc.	8-SOIC (0,154, 3,90 mm bredd)	5 v	Tvåtråd Buss	1 (Obegränsat)	7 Veckor	4.9 mm	Tvåtråd Buss	8	PCA9600D, 112 Vs p82b96td, 112

Applikationer av p82b96

Gränssnitts mångsidighet

P82B96 utmärker sig vid gränssnitt I2C-bussar som arbetar med ett antal logiska nivåer, från 5V till 3V eller till och med upp till 15V.Denna funktion visar sig vara ovärderlig i blandade spänningsmiljöer, vilket säkerställer effektiv kommunikation mellan komponenter med olika spänningsspecifikationer.

Bridging I2C och SMBUS -standarder: Enheten anpassar I2C -signaler sömlöst till SMBUS -standarder, vilket säkerställer kompatibilitet i olika kommunikationsprotokoll.Denna anpassningsförmåga förbättrar dess användbarhet i system som integrerar både I2C- och SMBUS -enheter, vilket breddar de potentiella tillämpningarna av P82B96 i olika elektroniska ekosystem.

Differentiell bussomvandling

En framstående kapacitet för p82b96 är dess omvandling av standard I2C -signaler till differentiell buss hårdvara.Denna omvandling förbättrar signalintegriteten, upprätthåller datatroskap över långa kablar eller under elektriskt bullriga förhållanden.Differential signalering blir huvudsakligen värdefull i praktiska miljöer där elektromagnetisk störning (EMI) kan äventyra traditionell IIC -kommunikation.

Opto-isolering i I2C-nätverk

Att använda opto-kopplare med P82B96 för opto-isolering förbättrar avsevärt kommunikations robusthet i elektriskt bullriga miljöer.Att isolera olika nätverkssektioner förbättrar systemets tillförlitlighet genom att minska riskerna med spänningsspikar och markslingor.Industriell automatisering använder ofta denna teknik för att skydda känsliga komponenter, vilket säkerställer stabila och oavbrutna operationer.

Förbättring av driftshastigheten: P82B96 stöder driftshastigheter på upp till 400 kHz, vilket underlättar snabb dataöverföring i höghastighetsapplikationer.Denna kapacitet används i scenarier som beror på snabb kommunikation, till exempel datainsamlingssystem och högfrekventa handelsplattformar.Balansen mellan hög hastighet och tillförlitlighet står som en hörnsten i system där snabb dataöverföring krävs för prestanda.

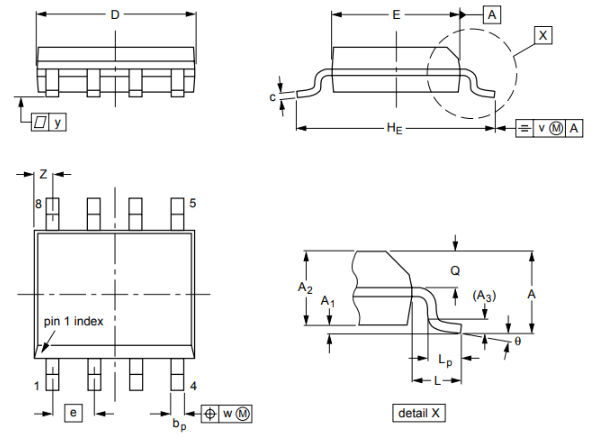

Förpackningsdetaljer för P82B96

Tillverkare

NXP Semiconductors levererar säkra anslutningslösningar noggrant utformade för inbäddade system, med stöd av en global arbetskraft på 45 000 experter i över 35 länder.Med en framträdande närvaro inom tekniksektorn som sträcker sig över mer än sex decennier driver NXP ständigt gränsen för innovation, särskilt i säkra anslutna fordon, omfattande säkerhet och intelligenta anslutna lösningar.

Fusionen av Freescale Semiconductors komponenter i NXP: s portfölj har breddat företagets horisonter.Denna sammanslagning amalgamerar en enorm teknisk expertis med ett brett utbud av produktutbud, som utrustar NXP för att navigera i ett snabbt föränderligt tekniskt landskap.Vardagliga applikationer - som förbättrad fordonssäkerhet och smarta hemtekniker - illustrerar NXP: s engagemang för att utnyttja teknik för samhällets större bästa.

NXP spelar en viktig roll för att främja fordonssäkerhet och anslutning.Deras lösningar leder till innovationer inom autonom körning, fordons-till-fordon (V2V) kommunikation och underhållningssystem i bilen.Ökningen av elektriska och autonoma bilar kräver förbättrade säkerhetsåtgärder och sömlös anslutning, där NXP: s kunskaper är uppenbar.Du kan erkänna värdet av dessa innovationer, vilket ofta resulterar i färre olyckor och bättre trafikflödeshantering.

Datablad pdf

PCA9601D, 118 Datablad:

Cylindriska batterilhållare.pdf

PCA9601.pdf

Vanliga frågor [FAQ]

1. Vad är den primära funktionen för p82b96?

P82B96 fungerar som en bro och etablerar ett dubbelriktat, icke-spärrande logikgränssnitt mellan en standard I²C-buss och olika andra bussyper.Detta gör det möjligt för olika system att kommunicera sömlöst.Det är huvudsakligen värdefullt i applikationer som kräver olika systeminteroperabilitet.

2. Stödjer P82B96 höghastighetsdataöverföring över långa avstånd?

Ja, P82B96 kan rymma höga klockfrekvenser över långa kablar.För kortare avstånd är klumpad ledningskapacitans tillräcklig för tidpunkten för tidpunkten.Men när man hanterar omfattande längder som 25 meter blir transmissionslinjeteorin mer tillämplig.Den faktiska applikationen avslöjar att för att säkerställa optimal prestanda är det dominerande att överväga överföringslinjegenskaper som impedansmatchning och signalintegritet.Dessa steg hjälper till att minimera datafel och latens, vilket förbättrar den totala tillförlitligheten för dataöverföringen.

3. Hur uppför dioden i vissa P82B96 -applikationer?

I vissa scenarier där det finns övergående överskridande och ringning kan dioderna i p82b96 genomföra.Dessa händelser är ofta kopplade till plötsliga spänningsförändringar.Mitigeringsstrategier inkluderar att integrera lämpliga filtreringstekniker, säkerställa att kraftförsörjningen förblir stabila och korrekt placering av frikopplingskondensatorer.Dessa åtgärder kan avsevärt minska oönskad ledning och därmed förbättra stabiliteten och tillförlitligheten för p82b96 i olika applikationer.
