Melexis MLX90297KLW-ABF-109-RE: Specifikationer, funktioner och praktisk användning

I dagens snabba värld av teknik är precision och tillförlitlighet allvarlig, och MLX90297KLW-ABF-109-Re Hall-Effect-sensorn exemplifierar båda.Denna sensor är designad som en högpresterande magnetfältdetektor och levererar effektiv, icke-kontakt drift idealisk för en mängd olika applikationer.Oavsett om man övervakar fordonskomponenter i bilsystem eller möjliggör pekfria kontroller inom konsumentelektronik, är MLX90297KLW-ABF-109-RE en betrodd lösning inom branscher.Dess minimalistiska, kompakta design, i kombination med tillförlitlig funktionalitet, gör den till en viktig komponent för att driva framtiden för automatisering och smart teknik.

Katalog

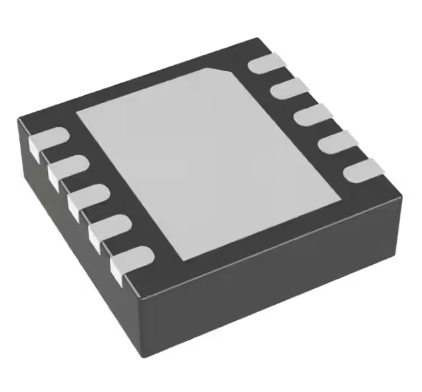

Översikt över MLX90297KLW-ABF-109-RE

MLX90297KLW-ABF-109-RE, en sofistikerad halleffektsensor av Melexis, framträder för sin anmärkningsvärda förmåga att upptäcka magnetfält.Ofta hittas i läge, hastighet och nuvarande avkänningstillämpningar, spelar denna sensor en grundläggande roll i olika sektorer.

MLX90297KLW-ABF-109-RE mäter främst närvaron och styrkan hos magnetfält.Sådana kapaciteter gör det till en betrodd komponent i bilsystem och övervakar positionen för dynamiska delar som växelväxlare eller hjulrotorer.I industriell automatisering upptäcker den maskinkomponenternas positioner, vilket säkerställer driftseffektivitet och säkerhet.I konsumentelektronik lägger den till precisionskontrollfunktioner, vilket förbättrar det övergripande systemets prestanda.

Branscher väljer ofta denna sensor på grund av dess konsekventa tillförlitlighet och hög noggrannhet.Vanligtvis som används i applikationer som kräver mätningar som inte är kontakt, minskar det avsevärt slitaget som är förknippat med mekaniska sensorer.

Vad skiljer det ut?

Icke-kontakt avkänningsförmåga

Sensorns anmärkningsvärda förmåga att upptäcka magnetfält utan fysisk kontakt ger ett stort värde.Denna funktion visar sig vara ovärderlig i hårda miljöer som industrimaskiner eller bilmotorer, där minimering av slitage är dominerande.Till skillnad från traditionella kontaktbaserade sensorer som försämrar mekaniskt över tid, vilket leder till minskad noggrannhet och högre underhållskostnader, erbjuder denna icke-kontaktsensor förbättrad livslängd och tillförlitlig prestanda.Till exempel i bilkylningssystem övervakar dessa sensorer effektivt roterande komponenter, vilket eliminerar risken för förorening eller mekaniskt fel.

Kompakt och hållbar design

Ett annat anmärkningsvärt attribut är dess kompakta men ändå robusta design.Dess lilla storlek underlättar integration i trånga utrymmen, opraktiska för större sensorer.Trots sina kompakta dimensioner är sensorn tillräckligt robust för att uthärda extrema temperaturer och vibrationer.Denna blandning av kompakthet och hållbarhet finner fördel i applikationer där rymd- och miljöstabilitet är stora.Du kan ofta hitta dess flexibilitet fördelaktiga när du utformar komplexa system, eftersom det förenklar integrationen utan att offra prestanda.

Tillförlitlighet och precision

Sensorn får hyllan för sin konsekventa tillförlitlighet och precision när det gäller att upptäcka magnetfält.Denna tillförlitlighet kvarstår till och med mitt i temperaturfluktuationer, en vanlig utmaning i industriella och bilapplikationer.Processer som kräver exakta mätningar, från höghastighetstillverkningslinjer till avancerade förarassistanssystem (ADA) i moderna fordon, gynnas oerhört av denna sensorens precision.Här är precision mer än bara ett tekniskt krav;Det är ultimat för säkerhet och effektivitet i allvarliga miljöer.

Användningen av sensorn

MLX90297 -sensorn, vördad för sin tillförlitlighet och mångsidighet, används i stor utsträckning inom olika områden inom fordonssektorn, den säkerställer exakt komponentpositiondetektering, såsom att bekräfta att bildörrarna är fast stängda.Inom industriell automatisering utmärker det sig i uppgifter som kräver korrekt positionsavkänning, inklusive optimering av monteringslinjeprocesser.Dessa implementeringar betonar sensorns förmåga att utföra konsekvent i krävande miljöer.

Delnummeruppdelning

Analys av komplikationerna inbäddade i artikelnummer MLX90297KLW-ABF-109-Re avslöjar mycket om dess specifikationer och avsedda applikationer.

• Mlx: Identifierar tillverkaren, Melexis, känd för banbrytande sensorteknologier.

• 90297: Betecknar den specifika sensormodellen, som krävs för katalogisering och särskiljande mellan olika sensorer.

• K, l, w: Visar sensorns konfigurations-, driftsintervall och förpackningstyp och accentuerar dess anpassningsförmåga.

• Abf: Indikerar unika funktioner eller fabriksprogrammering, förstärker sensorns funktionalitet.

• 109: Anger inställningen för konfiguration eller känslighet, vilket säkerställer toppprestanda i utsedda roller.

• RE: Beskriver förpackningsmetoden (rulle), aktiv för storskalig produktions- och distributionslogistik.

MLX90297KLW-ABF-109-RE-funktioner

Halleffektbrytare av spärr

MLX90297 fungerar som en halleffekt av spärrtyp och bibehåller sitt tillstånd när det upptäcks av ett magnetfält tills det känner en motsatt polaritet.Denna förmåga förbättrar applikationer som kräver exakt magnetfältdetektering, mestadels inom bilindustrin.Sensorn blir således instrumentell i dynamiska miljöer där precision är aktiv.

Högkänslighet

Den höga känsligheten för MLX90297 möjliggör noggrann magnetisk detektion.Denna kapacitet värderas särskilt i bilsystem där korrekt avkänning bidrar till säkerhets- och operativ precision.Moderna fordon beror på sofistikerade sensorer, kräver optimal övervakning av olika parametrar och säkerställer toppprestanda genom exakt detektion.

Brett driftsspänningsområde

MLX90297 fungerar effektivt från 2,7V till 24V.Detta intervall gör det lämpligt för både bärbara enheter och bilsystem, som ofta stöter på olika spänningsnivåer.Mångsidiga applikationer bärbara enheter, bilsystem och mönster med fluktuerande spänningsbehov.

Låg effektförbrukning

Med sin låga effektförbrukning blir MLX90297 en tillgång i batteridrivna och energieffektiva applikationer.Denna kvalitet förlänger den operativa livslängden och minimerar underhåll i enheter där energibesparing är aktiv.Idealiska inställningar i bärbara enheter och energieffektiva bilsystem.

Robust design

MLX90297 är utformad för att motstå tuffa förhållanden, vilket säkerställer tillförlitlig prestanda även när de utsätts för extrema temperaturer, vibrationer eller andra hårda miljöer.Denna hållbarhet är allvarlig för applikationer som kräver långvarig sensorprestanda.Utmanande miljöer med extrema temperaturer, vibrationer och hårda operativa inställningar.

Kompaktstorlek

Den kompakta storleken på MLX90297 AIDS i integration inom rymdbegränsade mönster.Miniatyrisering är en växande trend inom modern elektronik, och sensorns små dimensioner möjliggör mer kompakta och effektiva mönster utan att kompromissa med funktionaliteten.Nyckelfördel som passar för rymdbegränsade mönster.

Anpassningsbara magnetiska switchpunkter

Fabriksprogrammerbara magnetiska switchpunkter erbjuder betydande anpassning, vilket gör att MLX90297 kan möta specifika magnetfälttrösklar.Denna förmåga förbättrar dess anpassningsförmåga för olika applikationer, anpassade till unika projektkrav.Anpassningsbara element som magnetfälttrösklar och specifika applikationsbehov.

Rullförpackning

Rulleförpackning stöder automatiserade monteringsprocesser, vilket ökar produktionseffektiviteten och konsistensen.Överensstämmelse med ROHS -standarder garanterar säker användning och anslutning till miljöregler.Effektiv tillverkning i automatiserad montering och ROHS -efterlevnad.

MLX90297KLW-ABF-109-RE PIN-konfiguration

Stift Antal	Stift Namn	Beskrivning
1	VDD	Leveransspänning
2	UT	Utsignal
3	Gard	Jord Förbindelse

Pin -diagram

•V_DD: Leveransspänning

Matningsspänningen (v_DD) för MLX90297 sträcker sig vanligtvis från 3,3V till 24V, vilket erbjuder mångsidighet för olika applikationer.

•UT: Utgångssignal

Utgångssignalen (OUT) är en öppen dräneringsutgång som kräver ett dragmotstånd för korrekt drift.

•Gard: Markanslutning

Marken (GND) -stiftet fungerar som referenspunkt för hela systemet och ansluter direkt till systemmarken.

Grundläggande funktionella diagram

MLX90297 omfattar flera kärnkomponenter, var och en spelar en distinkt roll i den effektiva funktionen hos denna magnetiska sensor.Undersökning av dessa element avslöjar nära komplikationerna i deras operation och skillnaderna i deras bidrag till den totala sensorprestanda.

Hallelement

Hallelementet spelar en grundläggande roll när man omvandlar ett magnetfält till en spänningssignal.Denna operation finner sin betydelse i applikationer som kräver exakta magnetfältmätningar.Bilar och industriella miljöer, där pålitlighet är dominerande, särskilt nytta av denna funktionalitet.Noggrannheten för denna konvertering påverkar direkt sensorns tillförlitlighet och applikationsomfång.

Signalkonditioneringskrets

Efter hallelementet tar signalkonditioneringskretsen ansvaret.Amplifiering är nyckeln här, vilket gör även minutmagnetfält urskiljbara.Filtrering är lika dominerande och tar bort brus som kan dölja riktiga mätningar.Denna dubbla åtgärd förfinar inte bara signalen utan förbättrar också den totala tydligheten och kvaliteten.Sådan precision är aktiv när man hanterar miljöer där marginalen för fel är exceptionellt smal.Samspelet mellan amplifiering och filtrering säkerställer integriteten för data, som serverar noggranna applikationer.

Komparator med hysteres

Comparatorn med hysteres är stabilisatorn för systemet.Den jämför den konditionerade signalen mot en fördefinierad tröskel, vilket säkerställer stabilitet.Hysteres minskar chansen att frisk växling och lägga till ett lager av precision till processen.Den här funktionen lyser i system där konsekvent och stabil utgång är ett icke-förhandlingsbart krav, såsom positionsavkänning och hastighetsmätning.Stabiliteten som tillhandahålls av denna komponent understödjer sensorns tillförlitlighet under dynamiska och potentiellt instabila förhållanden.

Open Drain Output Transistor

Outned Drain-utgångstransistorn är bron mellan sensorn och de anslutna kretsarna.Den hanterar den slutliga utgångssignalen och ger ett robust gränssnitt.Denna komponent är mångsidig och hanterar olika spänningar.Det säkerställer effektiv kontroll och signalering över olika system.Dess design riktar sig till de komplicerade kraven i komplexa integrationer, vilket gör det anpassningsbart för breda applikationer.Rollen för denna transistor är i fokus för att upprätthålla kommunikationsintegritet mellan sensorn och dess applikationsmiljö.

Spänningsregulator

Spänningsregulatorn säkerställer att sensorn får en stabil effekt och påverkar direkt dess prestanda.En konsekvent spänningsförsörjning upprätthåller sensorns noggrannhet.För att säkerställa drift inom optimala parametrar räknar regulatorn externa effektfluktuationer.Denna stabilitet är allvarlig för stadig prestanda under olika förhållanden.Spänningsregulatorns roll betonar betydelsen av krafthantering i sensorns totala effektivitet och tillförlitlighet.Sammantaget gör dessa kärnkomponenter MLX90297 att utföra med anmärkningsvärd tillförlitlighet över krävande applikationer.Synergin mellan dessa element erbjuder en blandning av precision, stabilitet och anpassningsförmåga, vilket gör sensorn till en aktiv tillgång inom olika avancerade fält.

Arbetsprincip

Sensorn fungerar baserat på halleffekten, där den genererar en mätbar spänning när man möter ett magnetfält.Denna spänning förstärks och filtreras sedan för att säkerställa rena signaler innan de utvärderas mot en förinställd tröskel av en komparator.

Amplifiering och brusfiltrering

När den inneboende spänningen genereras är den initialt svag och mottaglig för störningar.Följaktligen krävs förstärkning för att höja spänningen till en användbar nivå.Dessutom krävs brusfiltrering för att upprätthålla signalintegritet, vilket eliminerar oegentligheter från miljö- eller interna källor.Denna dubbla process säkerställer att uppgifterna är både robusta och exakta, jämförbara med den noggranna förfining som ses i vetenskapliga mätningar med hög precision.

Komparator och tröskel

Comparatorn bedömer den konditionerade signalen mot en förutbestämd referenströskel.Att överträffa denna tröskel betyder förekomsten av ett betydande magnetfält.Denna tröskelteknik skiljer meningsfulla signaler från bakgrundsbrus, liknande att identifiera allvarliga varningar mitt i rutinmässiga meddelanden i ett kommunikationssystem.

Hysteres för stabil utgång

Hysteres används strategiskt för att förhindra ojämn sensoromkoppling orsakad av mindre fluktuationer i magnetfältet.Att etablera en buffertzon innan signalomvändning säkerställer en stabil och exakt utgång, ungefär som att använda avgiftningstekniker vid programmering för att undvika flera signalregistreringar från en enda knapptryckning.

Open Drain Output Transistor

Sensorns utgång hanteras av en öppen dräneringsutgångstransistor, som fungerar enligt komparatorns beslut.Denna konfiguration gör det möjligt för sensorn att leverera konsekvent prestanda över olika batteridrivna enheter på grund av dess minimala strömförbrukning.Effektiv energianvändning i detta sammanhang liknar energibesparande protokoll som implementeras i bärbara elektroniska enheter för att maximera batteritiden.

MLX90297KLW-ABF-109-RE-applikationer

MLX90297KLW-ABF-109-RE-sensorn är en komplex komponent som används i en mängd olika branscher, var och en hittar unika applikationer för sina avancerade funktioner och tillförlitlighet.

Dörr- och fönstersensorer

MLX90297KLW-ABF-109-RE-sensorn utmärker sig i dörr- och fönstersäkerhetssystem.Dess pålitliga detekteringsfunktioner förstärker säkerheten och övervakningen av både bostads- och kommersiella fastigheter.

Bil- och industriell närhet och positionssensorer

I bilsektorn används denna sensor för att upptäcka närheten och positionen för olika fordonskomponenter, vilket vårdar tillväxten av banbrytande säkerhets- och automatiseringsteknologier.Industriella miljöer skördar fördelarna med dess precision i maskininriktning och robotoperationer, vilket ökar effektiviteten och noggrannheten.

Konsumentelektronik för beröringslösa kontroller

Modern konsumentelektronik, såsom smartphones och hemautomatiseringsenheter, utnyttjar denna sensor för beröringslösa användargränssnitt.Denna innovation höjer inte bara din bekvämlighet och enhetstillgänglighet utan överensstämmer också med den ökande efterfrågan på hygien och kontaktlös drift.

Robot- och automatiseringssystem

I världen av robotik och avancerade automatiseringssystem säkerställer sensorn exakt rörelse och drift.Dess roll i robotarmar och automatiserade tillverkningsprocesser talar till dess tillförlitlighet och kapacitet att hantera intrikata uppgifter, vilket förbättrar både produktivitet och precision.

Säkerhetslås och medicinsk utrustning

Sensorns räckvidd sträcker sig till allvarliga säkerhetsförspärrar i maskiner, vilket förhindrar oavsiktliga operationer och skydd.Inom det medicinska området betonar dess tillämpning inom diagnostisk och terapeutisk utrustning betydelsen av noggrannhet och pålitlighet för patientvård och operativ säkerhet.

Elverktyg och jordbruksmaskiner

Strömverktyg drar nytta av denna sensors känslighets- och detekteringsfunktioner, vilket leder till större kontroll och säkerhet under användning.Inom jordbruket ökar det maskinfunktionalitet och banar vägen för automatisering och precisionsodling, vilket bidrar till bättre avkastning och effektivitet.

MLX90297KLW-ABF-109-RE-fördelar

MLX90297KLW-ABF-109-RE Hall Effect Sensor sticker ut för sina mångsidiga och motståndskraftiga funktioner, vilket gör det till ett idealiskt alternativ för många applikationer.

• Låg effektanvändning: Denna sensor utmärker sig i låg effektförbrukning, vilket gör den lämplig för energieffektiva system.Du kan ofta kämpa med balanseringsprestanda och kraftanvändning.Genom att bädda in denna sensor kan system fungera längre utan ofta laddningar och därmed öka den totala effektiviteten.

• Kompakt design: Sensorns kompakta design underlättar sömlös integration i rymdbegränsade miljöer.Moderna tillämpningar, där varje millimeter är viktig, gynnas avsevärt.Till exempel möjliggör bärbar teknik elegant och bekväm skapande av enheter utan att offra funktionalitet.

• Högkänslighet: Hög känslighet ger exakt detektion av magnetfält, vilket är användbart för exakta mätningar.Denna funktion lyser i applikationer där fin upplösning krävs som i bilsystem och industriell automatisering.Förbättrad känslighet förbättrar systemsvaren, aktiva för precisionsstyrda applikationer.

• Pålitlig digital utgång: Konsekvent och korrekt dataöverföring säkerställs av sensorns pålitliga digitala utgång.Detta krävs för allvarliga system där dataintegritet är dominerande, till exempel sjukvårdsapparater och säkerhetsövervakningssystem.Konsistens i digital produktion upprätthåller noggrannheten för övervaknings- och kontrollsystem.

• Bredt tillförselspänningsområde: Det breda tillförselspänningsområdet erbjuder flexibilitet i systemdesign och stöder olika driftsförhållanden.Denna anpassningsförmåga hjälper till att skapa mångsidiga applikationer som måste utföras i olika miljöer.Det förenklar integrationen, vilket minskar designmodifieringskomplexitet och kostnader.

• Snabb responstid: I dynamiska inställningar där förhållandena förändras snabbt är den snabba responstiden ovärderlig.Sensorns snabba reaktion gynnar fordonssäkerhetssystem, vilket säkerställer snabba varningar och åtgärder.Det bidrar direkt till beslutets tillförlitlighet och effektivitet i automatiserade system.

• Robust build: Sensorns robusta konstruktion ger livslängd och motståndskraft under utmanande förhållanden.Denna hållbarhet leder till lägre underhålls- och ersättningskostnader, vilket är mycket fördelaktigt i industriella sammanhang där driftstopp är kostsamt.

• ESD -skydd: Utrustad med ESD -skydd motstår sensorn elektrostatiska urladdningar och förbättrar dess pålitlighet.I praktiska termer är ESD -skydd dynamiskt för att förhindra skador under tillverkning och hantering, vilket säkerställer sensorns livslängd över olika applikationer.

• Förenklad kretskonstruktion: Sensorn stöder en förenklad kretskonstruktion, vilket minskar utvecklingstiden och ansträngningen.Strömlinjeformade mönster påskyndar tid till marknad och sänker produktionskostnaderna, en betydande fördel inom konkurrenskraftiga industrier.

• ROHS -efterlevnad: Följande ROH: er (begränsning av farliga ämnen) Standarder betyder att sensorn uppfyller stränga miljö- och säkerhetsbestämmelser.När globala föreskrifter skärper, betonar denna efterlevnad en branschtrend mot hållbarhet och hälsomedvetna praxis.

Vanliga frågor [FAQ]

1. Vilken typ av magnet ska användas med MLX90297?

För att fungera korrekt är MLX90297 optimerad för att detektera en magnetens sydpol.Se till att välja en magnet med tillräcklig styrka för att fungera inom sensorns angivna trösklar.När du väljer en magnet bör du överväga dess magnetiska flödesdensitet, som måste vara tillräckligt stark för att detekteras exakt av sensorn.Neodymmagneter av hög kvalitet rekommenderas ofta på grund av deras intensiva magnetfält och tillförlitlighet över tid.

Vidare måste magnetens orientering om sensorn vara exakt för att säkerställa sensorns noggrannhet och repeterbarhet.I praktiska tillämpningar ägnas uppmärksamheten ibland på placeringen mellan magneten och sensorn och avståndet mellan magneten och sensorn.Dessa faktorer kan påverka prestandan betydligt.Du kan ofta utföra detaljerad kalibrering och testning för att optimera sensorplacering under faktiska förhållanden, vilket säkerställer konsekvent känslighet och utgång.
