Utforska MC34063ADR2G -omkopplingsregulatorn: Funktioner, funktioner och användningar

Den här artikeln belyser sin roll i MC34063A -serien och dess breda applikationer inom elektronik.Den undersöker alternativ som LM2575 och MC33063A, grundläggande specifikationer som spänningsområde och strömutgång och diskuterar chipets fördelar och nackdelar, inklusive kostnadseffektivitet och värmefrågor.Texten täcker också de operativa principerna som involverar en växlingsregulator med en induktor, diod och kondensator.Faktiska tillämpningar i kompakta och kostnadskänsliga miljöer betonas, tillsammans med vikten av effektiv termisk hantering.

Katalog

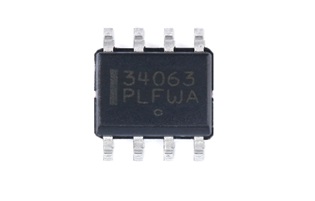

Omfattande utvärdering av MC34063ADR2G

De MC34063ADR2G är en mångsidig monolitisk bipolär linjär integrerad krets skräddarsydd för DC till DC -omvandlarstyrningsapplikationer.Den fungerar pålitligt i temperaturer från 0 ° C till 70 ° C, med en växlingsströmskapacitet på 1,5 A och växlingsfrekvenser upp till 100 kHz.IC innehåller flera intakta interna kretsar är temperaturkompenserad referensspänningskälla, oscillatorer, omvandlare, logikstyrningssystem och växlingstransistorer.

Att använda en bandgap -referens, upprätthåller en stabil utgångsspänning.Oscillatorns frekvens justeras via en extern kondensator på stift tre.Comparator- och logikkretsarna reglerar växlingstransistorn och säkerställer toppdriftseffektiviteten.Med ett minimalt externt komponentantal kan chipet konfigureras som en kraftomvandlare, Buck Converter eller Boost Converter.Den är förpackad med hjälp av den praktiska tejpen och rullningsmetoden för enkel leverans och installation.

Interna kretsar och funktionella block

Temperaturkompenserad referensspänningskälla-Den temperaturkompenserade referensspänningskällan i MC34063AdR2G är dynamisk för att upprätthålla exakta spänningsnivåer trots temperaturvariabilitet.Denna stabilitet är särskilt värdefull i fluktuerande termiska miljöer, med faktiska applikationer som visar att en stabil spänningsreferens förbättrar den totala kretsens tillförlitlighet.

Oscillator- och frekvensinställningsmekanism-Oscillatorens frekvensinställningsmekanism använder en extern kondensator, vilket gör att designers exakt kan justera operationen för olika applikationsbehov.Denna anpassningsförmåga gör det möjligt för MC34063ADR2G att utmärka sig i många DC till DC-konverteringsscenarier, från batteridrivna prylar till inbäddade systemströmförsörjning.

Växlingstransistorer och kontrolllogikomkopplingstransistorer, hanteras av en intern komparator och logikkrets, förbättrar IC: s effektivitet.Dessa komponenter är utformade för att minimera kraftdisplationen och stärka energiöverföringen.Praktiska erfarenheter understryker vikten av energieffektivitet i krafthanteringsdesign, där varje watt räddade bidrar till systemets robusthet.

Alternativ och motsvarande MC34063Adr2G

• MC34063Adg

• MC34063ADR2

• MC33063ADR2G

• NCP3063DR2G

• NCV3064DR2G

Tekniska parametrar för MC34063ADR2G

Driftsförhållanden och spänningsområde

MC34063ADR2G -komponenten är tillverkad av ONSEMI och fungerar effektivt mellan 0 ° C och 70 ° C.Dess spänningsområde sträcker sig från 3V till 40V, med ett brett utbud av applikationer.Sådan flexibilitet gör det till ett attraktivt alternativ för olika konsumentelektronik, där tillförlitlig spänningsreglering krävs.Dessa inkluderar enheter som bärbara prylar och bilelektronik, där stabilitet ofta kan innebära skillnaden mellan smidig funktion och frustrerande inkonsekvenser.

Installationsmetoder och omkopplingsfrekvens

Enheten erbjuder installation via Surface-Mount Device (SMD) eller SUT-Mount Technology (SMT) -metoder och ger designers flexibilitet i PCB-layouter.Med en omkopplingsfrekvens på 100 kHz är den utformad för att skapa en balans mellan effektivitet och komponentstorlek.Denna balansåtgärd används särskilt i högpresterande applikationer, såsom krafthanteringssystem och telekommunikation, där både utrymme och prestanda inte kan komprometteras.

Förpackning och topologier

MC34063ADR2G består av ett 8-stifts liten dispositionsintegrerad kretspaket (SOIC), och passar sömlöst i olika mönster på grund av dess kompakthet.Vanligtvis finns det i band & rulle) förpackning, den stöder automatiserad produktion, vilket förbättrar tillverkningseffektiviteten och konsistensen.Denna komponent kan fungera i boost, buck och invertera topologier och visar mångsidigheten, vilket gör den lämplig för olika strömförsörjningskonfigurationer.Detta visar sig vara särskilt fördelaktigt i utformningen av omvandlare och batteridrivna system, där anpassningsförmåga är mycket värderad.

Fysiska dimensioner och klassificering

Dimensionerna på MC34063ADR2G är följande- 5 mm i längd, 4 mm i bredd och 1,5 mm i höjd.Dessa mätningar klassificerar den som en kompakt omkopplingsspänningsregulator.Dess storlek tillåter integration i rymdbegränsade miljöer utan att offra prestanda.Denna egenskap är särskilt allvarlig i samtida elektroniska apparater, där kortutrymme är till en premium - till exempel i bärbara och IoT -enheter.

Arbetsprincip för MC34063Adr2g

MC34063ADR2G fungerar på en bipolär transistormekanism, där dess temperaturkompenserade bandgap-referens spelar en huvudroll för att upprätthålla en stabil spänningsutgång över olika förhållanden.Oscillatorföraren, som används för att kontrollera tullcyklerna, påverkar direkt prestandan.Dessutom tillgodoser den högströmsutgångsomkopplaren, som levererar upp till 1,5 A, till krävande belastningskrav.Reglering av ingångsspänning via omkopplingstransformatorn är den ultimata för konverterad ingång till en stadig DC -utgång.Detta uppnås genom de kombinerade ansträngningarna för tidsmöjligheten och en komparator.Positiva återkopplingskretsar säkerställer att eventuella fluktuationer i utgångsspänningen snabbar omedelbara justeringar i arbetscykeln och stabiliserar kontinuerligt utgången.Följande grundkomponenter kapslar in denna mekanism och deras roller.

Temperaturkompenserad bandgap-referens

Bandgap -referensen upprätthåller en stabil spänning trots temperaturvariationer, förblir den ultimata spänningsregleringen inte påverkad av yttre termiska förhållanden.Denna karakteristik visar sig vara fördelaktigt i miljöer med betydelsefulla temperaturfluktuationer, vilket visar upp MC34063Adr2G: s tillförlitlighet i olika tillämpningar.

Oscillatorförare

Generering av signaler som kontrollerar arbetscykeln säkerställer oscillatordrivrutinen konsekvent tidpunkt som krävs för korrekt spänningsreglering.Faktiska implementeringar belyser ofta värdet av exakt oscillatorbeteende för att uppnå effektiv krafthantering.

Utgångsomkopplare med hög ström

Utgångsbrytaren kan leverera upp till 1,5 A och uppfyller kraven på högre belastningar.Hjälpsamma scenarier visar att robust nuvarande leverans stöder förbättrad enhetsprestanda och livslängd.

Växlingstransformator och ingångsspänningsreglering

Underlättande av omvandlingen av olika ingångsspänningar till en stabil likströmsutgång säkerställer växlingstransformatorn önskade utgångsnivåer.Effektivt drifttransformatorer minimerar energiförlust under spänningsomvandling, vilket leder till mer pålitliga och kostnadseffektiva kraftlösningar.

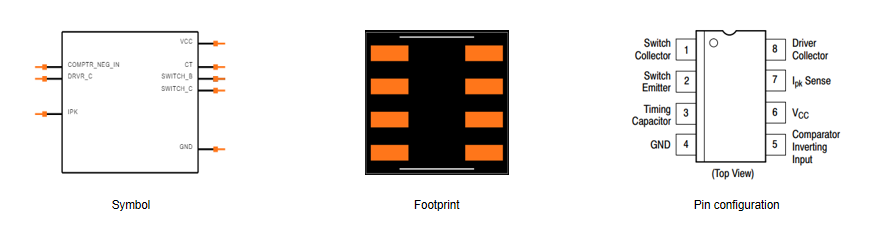

MC34063ADR2G -symbol, fotavtryck och stiftkonfiguration

MC34063ADR2G representeras av en distinkt symbol i kretsschema.Denna symbol är intrikat utformad för enkel igenkänning och integreras logiskt i elektriska scheman.Det kapslar in önskad information om PIN -platser och övergripande funktionalitet, vilket hjälper utövare i att ta tag i enhetens roll inom större kretsmonteringar.

MC34063ADR2G: s fotavtryck avser dess fysiska layout på en PCB (tryckt kretskort).Denna aspekt omfattar den exakta placeringen och lödningen som krävs under tillverkningen.Korrekt justering med PIN -konfigurationen säkerställer tillförlitliga anslutningar, vilket suggestivt kan påverka enhetens prestanda och livslängd.Ett väl anpassat fotavtryck minimerar potentiella lödfel, vilket förbättrar enhetens funktionalitet i användbara applikationer.

PIN -konfigurationen för MC34063ADR2G upprättar sitt gränssnitt med externa kretsar.Varje stift har en specifik roll, vare sig det är för kraftinmatning, mark eller signalbehandling.

Fördelar och nackdelar med MC34063ADR2G

Fördelar

Justerbar utgångsspänning- MC34063ADR2G erbjuder flexibiliteten i en justerbar utgångsspänning, vilket gör att den kan skräddarsys till ett brett utbud av applikationer.Denna funktion gör det möjligt för ingenjörer att designa kretsar som uppfyller specifika spänningsbehov, vilket förbättrar enhetens kompatibilitet och funktionalitet.

Låg standby-ström- dess låga standby-ström minskar suggestivt den totala kraftförbrukningen, vilket gör den idealisk för batteridrivna enheter.Genom att minimera energiavfallet förlänger denna funktion livslängden för bärbar utrustning, som tillgodoser den ständigt växande efterfrågan på långvariga prylar.

Hög driftsfrekvens- Drift vid frekvenser upp till 100 kHz, denna enhet säkerställer snabb konverteringsgrad.Denna högfrekvens är särskilt fördelaktigt i applikationer som kräver snabba responstider, till exempel dynamiska strömförsörjningar.

Miljööverensstämmelse-MC34063ADR2G: s anslutning till miljöstandarder, som är blyfria, halogenfria och överensstämmande med ROH: er, visar ett åtagande för miljövänlig och hållbar teknik.Denna efterlevnad överensstämmer med samtida lagstiftningskrav och betonar miljöförvaltning.

Brett spänningsområde- det fungerar inom ett brett spänningsområde från 3V till 40V, vilket gör det mycket mångsidigt för olika applikationer.Detta omfattande sortiment erbjuder flexibilitet i utformningssystemen med olika spänningsbehov, som sträcker sig från lågeffektelektronik till industriell utrustning.

Den nuvarande gränsfunktionen- inklusive en strömgränsfunktion fungerar som ett skydd för kretsskydd, vilket förhindrar skador från överströmsbetingelser.Denna funktion visar sig vara ovärderlig för att skydda känsliga komponenter och säkerställa hela systemets livslängd och hållbarhet.

Hög precision och tillförlitlighet- enheten erbjuder hög precision i spänningskontroll och tillförlitlig prestanda.Sådan precision är användbar i applikationer där spänningsreglering måste kontrolleras tätt, som i medicintekniska produkter eller kommunikationssystem.

Nackdelar

Lång konverteringstid- En anmärkningsvärd nackdel är dess långa konverteringstid, vilket begränsar MC34063ADR2G: s lämplighet för applikationer som kräver snabbspänningsjusteringar.I nuvarande system som kräver omedelbara kraftförändringar kan denna begränsning utgöra betydande utmaningar.

Dålig lastföljande kapacitet-Enheten uppvisar dålig lastföljande kapacitet, vilket kan leda till instabila spänningsutgångar under varierande belastningar.Denna instabilitet kan vara skadlig i applikationer där konsekventa spänningsnivåer sätter sig, till exempel i precisionsmätverktyg.

Minskad stabilitet i hårda miljöer-en annan begränsning är dess minskade stabilitet i högtemperatur eller högtrycksmiljöer.Enheter som arbetar under extrema förhållanden kan uppleva nedbrytning av prestanda, vilket påverkar systemets tillförlitlighet och säkerhet.

Huvudapplikationer av MC34063Adr2G

LED -enheter

MC34063ADR2G visar anmärkningsvärd effektivitet i LED -enheter.Genom att stabilisera ström- och hantering av spänningar med precision säkerställer det den långvariga livslängden och den höga effektiviteten hos LED -belysningssystem.Denna applikation är exceptionellt fördelaktig i miljöer som kräver konsekvent belysning, såsom industriella inställningar och offentlig infrastruktur.

Hushållspumpar

I hushållens vattenpumpar spelar MC34063ADR2G en viktig roll genom att reglera kraftförsörjningsfluktuationer.Denna förordning leder till bättre vattenflödeskontroll och förlänger pumpmotorernas livslängd.Det fungerar som en huvudkomponent där stabiliteten i vattenflödet och energieffektiviteten är mycket önskvärd.

Smarta rutnät

Smarta rutnät får betydande fördelar från MC34063AdR2G på grund av dess effektiva krafthanteringsförmågor.Genom att optimera energifördelning och konsumtion hjälper det att upprätthålla nätstabilitet.Denna komponent stöder således energibesparingsinitiativ och stärker pålitligheten hos moderna elektriska infrastrukturer.

Växling av strömförsörjning

MC34063ADR2G används i stor utsträckning för att byta strömförsörjning på grund av dess höga effektivitet och tillförlitlighet.Den upprätthåller stadiga spänningsnivåer och minimerar effektförlust.Denna tillförlitlighet används för olika elektroniska anordningar som kräver en stabil strömförsörjning under varierande belastningar.

Ytbehandlingsutrustning

Ytbehandlingsutrustning drar mycket nytta av MC34063AdR2G, eftersom den effektivt hanterar maktkrav.Detta leder till förbättrad precision och konsistens i processer som elektroplätering och anodisering.Dess pålitlighet är användbar för de stränga kvalitetskontrollerna vid tillverkning och efterbehandling.

Batteriskydd

MC34063ADR2G krävs i batteris skyddssystem, skyddande mot överladdning och djup urladdning.Detta skydd utvidgar batteritiden och förbättrar säkerheten, som huvudsakligen är dominerande i känsliga applikationer som medicintekniska produkter och bärbar elektronik.

Precisionsmätningsdetektorer

Precisionsmätningsdetektorer kräver stabil och exakt krafthantering, ett behov effektivt tillgodoses av MC34063ADR2G.Denna stabilitet säkerställer att mätningssystemen förblir korrekta och pålitliga, vilket hjälper till att vetenskaplig forskning och industriella tillämpningar med hög precision.

Vanliga problem och lösningar för MC34063ADR2G

Felaktig utgångsspänning

Justera parametrarna för externa komponenter noggrant och se till att de passar de specifika behoven i din design.Detta kan involvera avstämningsmotstånd, kapacitet eller induktanser.Omvärdera den övergripande kretskonstruktionen för att säkerställa att komponenterna är väl matchade och optimalt placerade.Erfarenheten visar att fina justeringar medvetet kan förbättra spänningsnoggrannheten.Detta indikerar att noggrann initial layoutplanering används.

Skyddsmekanismfel

Kontrollera grundligt skyddskomponenter som transistorer, dioder och säkringar för att säkerställa att de fungerar korrekt.Granska mjukvarualgoritmimplementeringen som ansvarar för skyddsmekanismerna.I praktiken kan integrering av redundanta kontroller i programvaran föregripa potentiella skyddsfel.Detta visar värdet av robust programvara vid skydd av hårdvara.

Instabil strömförsörjning

Se till att strömförsörjningsmiljön i sig är stabil.Detta inkluderar att använda högkvalitativa kraftkällor och tillämpa önskade kraftfiltreringstekniker, till exempel att lägga till kondensatorer för att filtrera bort brus.Tillämpningar av EMC -tekniker (elektromagnetiska kompatibilitet) har visat att effektiva filtreringsstrategier nöjer sig med att upprätthålla stabil strömförsörjningsverksamhet.Detta belyser fördelarna med att integrera avancerade filtreringslösningar.

Överhettning

Inför kylningsåtgärder som kylflänsar eller fläktar för att hantera och sprida överskottsvärme.Kontrollera kretsen för avvikelser som kan bidra till överhettning, såsom kortkretsar eller överdriven strömavdrag.Erfarenheter avslöjar att effektiv termisk hantering är lämplig för att förhindra överhettningsproblem.Detta bekräftar nödvändigheten av att införliva effektiva kylstrategier och kontroller av kretsintegritet.

Onormalt avstängning

Kontrollera att strömförsörjningsspänningsområdet faller inom de angivna gränserna för säker drift.Utvärdera kretsens övergripande stabilitet, särskilt under variabla belastningsförhållanden.Observationer visar att upprätthållande av en smal spänningstolerans kan föregripa problem.Detta betonar vikten av exakt spänningsreglering och robust kretsdesign.

Otillräcklig körförmåga

Använd lämpliga körkomponenter som kan leverera de aktuella ström- och spänningsnivåerna.Se till att kretskonstruktionen innehåller tillräckliga bestämmelser för att stödja körfunktionerna.Erfarenheter tyder på att val av högkvalitativa förarkomponenter kan markant förbättra prestandan.

Svårigheter att börja

Undersök andra relaterade komponenter, såsom ingångs strömförsörjning, belastning och startkretsar, för att säkerställa att de är korrekt specificerade och implementerade.Att säkerställa korrekt kretsdesign är ultimat för att undvika startproblem.Faktiska implementeringar visar att uppmärksam på hela systemdesignen, särskilt startfasen, kan lösa många initiala operativa utmaningar.Detta illustrerar betydelsen av en holistisk designmetod.

Vanliga frågor [FAQ]

1. Vad är funktionen för MC34063?

MC34063 är en mångsidig integrerad krets, designad för Buck (avstängd), boost (step-up) eller applikationer för spänningskonverterare.Innehållen i ett 8-stifts dopp eller SOIC-paket använder det en 1,25 V referensspänning för att exakt justera omvandlarens utgång.På grund av dess anpassningsförmåga används den i stor utsträckning i olika kraftförsörjningsdesign för att förbättra produktens tillförlitlighet och effektivitet.

2. Vad är syftet med MC34063ADR2G IC?

MC34063ADR2G IC har en betydande roll för att reglera och hantera utgångsspänningen för elektroniska kretsar.Det stöder step-up, avvecklings- och inverterande konfigurationer och därmed tillgodoser olika krafthanteringsbehov.Dess tillämpning i olika konfigurationer ökar dess attraktivitet i modern elektronisk design.Du hittar det ofta i kraftförsörjningen för konsumentelektronik, industriell automatisering och telekommunikation.

3. Vad gör en spänningsregulator?

En spänningsregulator säkerställer en stabil utgångsspänning, oavsett ingångsspänningsvariationer eller olika belastningsförhållanden.Denna stabilitet är fokal för att skydda känsliga elektroniska komponenter och säkerställa konsekvent prestanda.När man reflekterade över historiska praxis ledde oreglerade kraftförsörjningar ofta till utrustningsfel, vilket avslöjade rollen som spänningsreglering för att förhindra sådana problem genom dess inneboende tillförlitlighet.

4. Vilka är de typiska applikationerna för MC34063AdR2G i inverteringsläge?

I sitt inverteringsläge genererar MC34063ADR2G en negativ utgångsspänning, vilket är grundläggande för vissa applikationer.Typiska användningsområden inkluderar operativa förstärkarkretsar, ljudutrustning och analog signalbehandling.

Dessa applikationer kräver negativa spänningar för korrekt drift.Att dra från erfarenheter, invertera konverterare som MC34063Adr2g visar sig vara användbar

I världen av mönster som behöver bipolära kraftförsörjningar, säkerställa sömlös och tillförlitlig prestanda över olika elektroniska enheter.
