DS1990A: Omdefiniera säkerhet och effektivitet inom datalagring och autentiseringsteknik

I den här artikeln utforskar vi detaljerna i iButton's design, dess speciella fysiska funktioner och de många sätten den kan användas, till exempel för åtkomstkontroll och kapitalförvaltning.Vi kommer också att diskutera om DS1990A-modellen, med fokus på dess specifika funktioner, praktiska användningsområden och hur den kommunicerar genom 1-Wire-protokollet.Oavsett om du är intresserad av teknik, arbetar med logistik eller bara är nyfikna på smarta enheter, ger den här guiden användbar insikt om hur iButton förbättrar säkerheten och effektiviteten i olika situationer.

Katalog

IButton -konceptet

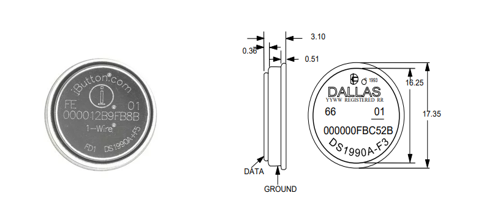

IButton, kort för informationsknapp, fungerar på samma sätt som ett smartkortmikrochip men erbjuder det utmärkande funktionen i en specialiserad kapsling.Detta starka hölje, tillverkat från rostfritt stål, förbättrar dess lämplighet för krävande miljöer, med dimensioner från 17,35 mm x 3,1 mm till 5,89 mm.Detta 16mm tjocka bostad säkerställer enhetens motståndskraft, vilket gör den lämplig för olika användningsområden.

Möjligheten att fästa iButton på vardagliga föremål som nyckelkedjor, ringar eller klockor förbättrar inte bara dess bekvämlighet utan fångar också subtilt delar av mänsklig rutin och önskan om sömlös interaktion med teknik.Denna enkel koppling återspeglar en längtan efter integration och effektivitet i dagliga uppgifter, oavsett om det är att säkerställa åtkomst, hantera tillgångar eller registrera data.

Funktioner i DS1990A iButton

De DS1990A, utvecklad av Dallas Semiconductor (nu Maxim Integrated), fungerar som en iButton -tagg som används för elektroniska registreringsnummer inom automatiska diagnostiska system.Denna småskaliga enhet innehåller en fabriksprogrammerad 64-bitars ROM som innehåller ett unikt 48-bitars serienummer, en 8-bitars CRC och en 8-bitars familjekod.Dataöverföringar använder 1-Wire®-protokollet, som endast kräver en enda signallinje och en markslinga, vilket säkerställer absolut spårbarhet.Dess hållbara paket motstår damm, fukt och vibrationer.Den knappformade formfaktorn gör det enkelt att anpassa sig till läs-/skrivhuvuden, vilket underlättar smidig fästning till olika föremål som containrar, brickor och väskor.Logistikföretag distribuerar ofta den här enheten för att spåra leveranser även i utmanande miljöer.Lagerhanteringssystem får betydande fördelar, eftersom iButtons unika ID hjälper till att upprätthålla exakta lagerspårning, vilket minskar fel som orsakas av manuell inträde.

Ersättare och ekvivalenter

• DS1920

• DS1972

• DS1982

• DS1991

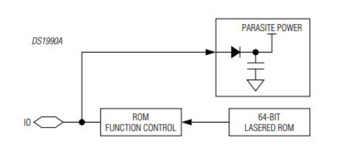

Funktionellt blockschema över DS1990A

Komponenter i DS1990A

Interna ROM

Den interna ROM har det unika identifieringsnumret som är bra för DS1990A: s operation.Detta ID används för applikationer som involverar säkerhets- och identifieringssystem på grund av dess integritet och unikhet.

Funktionell styrenhet

Denna enhet reglerar datautbytet mellan de interna ROM och externa enheter, vilket säkerställer effektiva kommunikationsprotokoll.Den funktionella styrenheten, som arbetar tillsammans med andra komponenter, hjälper till att underlätta sömlösa operationer och smidigt dataflöde.

Parasitiska kraftkretsar

Parasitiska kraftkretsar, som består av parasitkondensatorer och likriktare, gör det möjligt för DS1990A att fungera utan att behöva en direkt kraftförsörjning.Det skördar effektivt energi från datalinjen och säkerställer enhetsfunktionalitet även i lågeffektmiljöer.Denna funktion utmärker sig i scenarier som kräver minimal underhåll och hög energieffektivitet.

Bilagor och anslutning av DS1990A

DS9101 klipp

DS9101 -klippet är utformat för att säkra iButton med ett pålitligt mekaniskt gränssnitt för en stabil fysisk anslutning.Utövare observerar ofta att stabiliteten i denna anslutning mestadels kan påverka systemets totala tillförlitlighet.

DS9092 -sond

DS9092 -sonden underlättar gränssnittet DS1990A med mikrokontroller eller kretsar, vilket möjliggör enkel integration i elektroniska system.Denna anslutning utvidgar DS1990A: s applikation kraftigt över olika tekniska inställningar.

USB -adaptrar (DS9490R och DS9490B)

Dessa USB -adaptrar, DS9490R och DS9490B, gör det möjligt för anslutningen av DS1990A till moderna datorsystem, vilket effektivt överbryter klyftan mellan traditionell hårdvara och moderna gränssnitt.I fältapplikationer används dessa adaptrar ofta, vilket ger snabb och tillförlitlig anslutning för operativ framgång.

Ansökningar av DS1990A iButton

DS1990A iButton är ofta anställd för adresstypsändamål, vilket ger en unik, lättillgänglig 64-bitars identifierare utan skrivfunktionalitet.Med sin snabba 5-millisekundsläsningstid och enkla 1-trådprotokoll kräver enheten fysisk kontakt för drift, vilket gör den väl lämpad för olika applikationer där tillförlitlighet och precision behövs.

Datainsamling

IButton är ett vanligt val i datainsamlingssystem.Dess unika identifierare garanterar korrekt spårning av datapunkter över olika system, som i industriella inställningar för övervakningsutrustning.Genom att integrera iButton uppnår organisationer höga nivåer av precision och pålitlighet i omfattande dataoperationer.

Åtkomstkontroll

I åtkomstkontrollsystem spelar de distinkta identifieringsfunktionerna i DS1990A iButton en viktig roll.Dess hållbarhet och enkel användning gör den idealisk för att säkra och reglera tillgången till begränsade områden.Företag inbäddar ofta dessa iButtons i anställdas märken eller säkerhetskort för att underlätta inträdesförfaranden och stärka säkerhetsåtgärderna.

Säkerhetssystem

För säkerhetsapplikationer erbjuder iButton's unika identifierare ett extra lagring av försvar.Genom fysisk kontakt för autentisering minskar dessa iButtons i hög grad risken för obehörig åtkomst jämfört med trådlösa system som är sårbara för signalupplyssning.Detta visar sig vara fördelaktigt när det gäller att skydda känslig information och zoner med hög säkerhet.

Lagerkontroll

Lagerhanteringssystem skördar fördelarna med iButtons exakta identifieringsfunktioner.Att märka varje produkt med en iButton säkerställer sömlös spårning genom olika leveranskedjesteger.Denna integration förbättrar lagernoggrannheten, mildrar förluster och ökar den totala driftseffektiviteten.

Seriell datakommunikation

DS1990A iButton är också värdefull i seriell datakommunikation.Dess 1-Wire-protokoll möjliggör enkel anslutning och dataöverföring, bra i miljöer som prioriterar enkla, pålitliga kommunikationsstandarder för enhetsinteroperabilitet.

Produkt- och resursidentifiering

IButton bevisar integrerad i produkt- och resursidentifieringsprocesser.Branscher som tillverkning och logistik använder dessa identifierare för att effektivisera verksamheten, upprätthålla kvalitetskontroll och hantera resurser effektivt.Dessa implementeringar belyser iButtons mångsidighet och dess positiva inverkan på den operativa produktiviteten.

Hur kommunicerar DS1990A med värdenheten?

DS1990A använder 1-trådprotokollet för trådlös kommunikation med en värdenhet.Denna metod är utformad för att förenkla komplexiteten och öka tillförlitligheten.När värdenheten initierar en begäran svarar DS1990A genom att överföra sin unika identifierare (ID) tillsammans med all relevant data.Värdenheten autentiserar sedan genom att jämföra det mottagna ID och data mot förutbestämda värden.Den primära fördelen med 1-trådprotokollet är dess användning av bara en enda signalledare och en markslinga, vilket minimerar behovet av omfattande ledningar.Denna förenkling minskar potentiella punkter för misslyckande och sänker de totala kostnaderna.1-trådprotokollet är i sig starkt och motsätter sig vanligt elektriskt brus och signalstörning.Att distribuera 1-trådbaserade system visar sig ofta kostnadseffektiva på grund av de lägre utgifterna i samband med ledningar och underhåll.

Specifikationer för DS1990A iButton

Specifikationer	Värde
Lagringstemperatur	-55 ° C ~ 125 ° C
Driftstemperatur	-40 ° C ~ 85 ° C
Driftspänning	2.8V ~ 6V
Maximal ingång lågspänning	0,3 volt
Minsta ingångshögspänning	2,2 volt
Minsta återhämtningstid	1 USA
Maximal datatidning	15 USA
Input/Output Sink Current	20 ma
Typisk ingångsbelastningsström	0,25 UA

Hur använder jag iButton med en dator eller mikrokontroller för att hämta den 64-bitars identifieringskoden?

För att hämta den 64-bitars unika identifieraren av DS1990A, integrera både hårdvara och programvara med antingen en mikrokontroller eller en dator.Denna omfattande process innehåller flera steg och komponenter, var och en bidrar till framgångsrik identifiering och kommunikation med iButton -enheten.

Att skapa stabila anslutningar krävs för åtkomst till iButtons unika kod.Maxim erbjuder olika adaptrar för att underlätta denna gränssnitt.Bland dessa är DS9490R USB -adaptern ett populärt val.Det fungerar som en bro mellan iButton och värddatorn, vilket säkerställer exakt överföring och mottagning av data.

Effektiv kommunikation med DS1990A kräver specifika programverktyg.OneWiReviewer -programvaran, den lämpliga Maxim -drivrutinen och Java Runtime -miljön (JRE), som måste installeras för att programvaran ska fungera korrekt på de flesta Windows -system.

När du arbetar med en mikrokontroller krävs det att skriva exakt kontrollkod som följer 1-tråds kommunikationsprotokoll som används av iButton.Plattformar som Arduino, Raspberry PI eller ESP8266 kan läsa den 64-bitars identifieringskoden med hjälp av specifika bibliotek som är utformade för att hantera 1-trådkommunikation.

Vanliga frågor [FAQ]

1. Hur kommunicerar DS1990A?

DS1990A använder 1-Wire-protokollet, en seriell kommunikationsmetod som tillåter flera enheter att samexistera på en enda buss.Denna teknik är kostnadseffektiv och minimerar komplexiteten.Enkelheten i en entrådsbuss som bär både data och klocksignaler kan minska ledningskomplexiteten.Denna installation sparar utrymme i inbäddade system, en aspekt som värderas i exakta och kompakta mönster.

2. Vad är koden för iButton?

IButton -koden består av en familjekod, ett serienummer och en kontrollsumma.

Familjekod: De två högsta siffrorna (01) anger IButton Family Code.

Checksum: De två vänster siffror (90) fungerar som en kontrollsumma och verifierar serienumret och familjekoden.

Unikt serienummer: The Middle SEquence (00001bf2743a) är det unika serienumret för iButton.

3. Hur fungerar iButton?

En iButton fungerar genom sin rostfria stålhölje, som fungerar som ett gränssnitt med en datakontakt ('locket') och en markkontakt ('basen').Denna hölje, ansluten till ett internt kiselchip, underlättar pålitliga och hållbara anslutningar när man interagerar med läsare eller andra enheter.Det rostfritt stålhöljet erbjuder fysisk hållbarhet, vilket gör att iButton är lämplig för hårda miljöer eller mobila applikationer, där både motståndskraft och prestanda kan göra någon skillnad.

4. Hur kan jag gränssnitt med DS1990A med en mikrokontroller?

Gränssnitt med DS1990A via en mikrokontroller kräver en förståelse för 1-trådprotokollet och lämpliga programvarubibliotek.Protokollets enkeltrådiga natur möjliggör enkla anslutningsinställningar, vilket minskar installations- och underhållsproblemen.Konsekventa och exakta datatransaktioner säkerställer att mikrokontrollern läser och skriver data korrekt till DS1990A, en process som kan användas i applikationer som kräver tillförlitlig och exakt datahantering.
