Omfattande guide till SMBJ16CA -diodskydd

SMBJ16CA -dioden ger effektivt överspänningsskydd för känsliga elektroniska komponenter.Den här artikeln kommer att utforska dess funktioner, applikationer och skyddande fördelar, vilket ger dig en tydlig förståelse för hur den skyddar kretsar från oväntade spänningsspikar och elektriska krafter.

Katalog

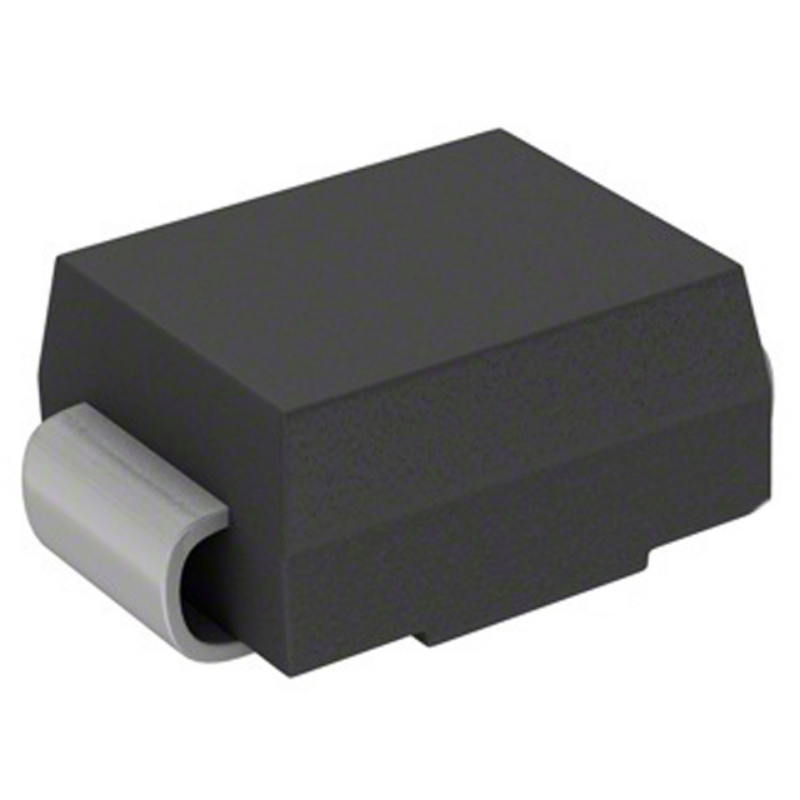

SMB16CA -översikt

De SMB16CA är en skyddande diod byggd för att skydda känsliga elektroniska delar från överspänningar och statiska urladdningar.Med en fungerande topp omvänd spänning från 5V till 495V hanterar den oväntade spänningsspikar genom att absorbera extra energi, vilket hjälper till att förhindra skador på kretskomponenter.Dess nedbrytningsspänning, vid 550V, gör att den kan gå in snabbt och avleda överflödigt ström vid behov.En riktiga typer svarar under ett picosekund, medan dubbelriktade typer reagerar inom fem picosekunder, vilket ger snabbt, effektivt skydd.Dess plana design är kompatibel med standard pick-and-place-maskiner, vilket gör det enkelt att hantera och installera, samtidigt som man minskar risken för rullning under montering.MÖT JEDEC -standarder, SMBJ16CA erbjuder en pålitlig kvalitetsnivå och passar in i en mängd olika applikationer där kretsskydd behövs.

Smbj16ca cad -modell

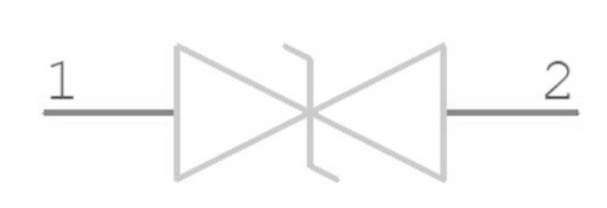

SMBJ16CA -symbol

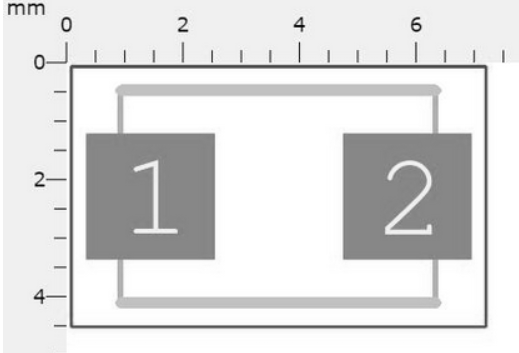

Smbj16ca fotavtryck

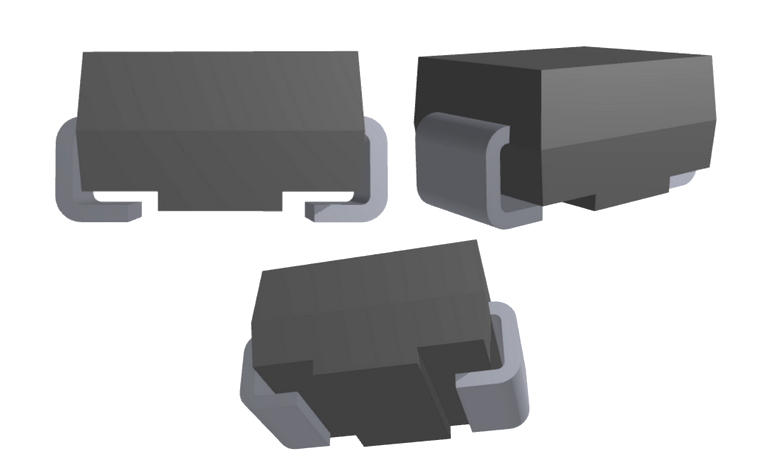

SMBJ16CA 3D -modell

SMBJ16CA -specifikationer

Tekniska specifikationer, funktioner, egenskaper och komponenter med jämförbara specifikationer för Bourns Inc. SMBJ16CA

Typ	Parameter
Fabriksledning	14 veckor
Kontaktplätning	Tenn
Montera	Ytfäste
Monteringstyp	Ytfäste
Förpackning / fodral	DO-214AA, SMB
Antal stift	2
Diodelementmaterial	KISEL
Nedbrytningsspänning	20,5V
Antal element	1
Omvänd stand-off-spänning	16V
Driftstemperatur	-55 ° C ~ 150 ° C TJ
Förpackning	Digi-Reel®
Serie	Småpa
Publicerad	2009
JESD-609 kod	e3
Pbfree -kod	ja
Delstatus	Aktiv
Fuktkänslighetsnivå (MSL)	1 (obegränsad)
Antal avslutningar	2
Uppsägning	Smd/smt
ECCN -kod	Örat99
Typ	Zener
Ansökningar	Allmänt syfte
Tilläggsfunktion	Prsm-min
Max Power Dispipation	600w
Terminalposition	DUBBEL
Terminalform	C -böjning
Basdelnummer	SMB16
Räkning	2
Driftsförsörjningsspänning	3.5V
Polaritet	Dubbelriktad
Antal kanaler	1
Elementkonfiguration	Enda
Kraftledningsskydd	Inga
Spänning - uppdelning (min)	17.8V
Max omvänd läckström	5μA
Klämspänning	26v
Spänning - omvänd standoff (typ)	16V
Topppulsström	23.1a
Max Surge Current	100a
Topppulseffekt	600w
Testström	1 mA
Max uppdelningspänning	20,5V
ESD -skydd	Ja
Nå SVHC	Ingen SVHC
ROHS -status	ROHS3 -kompatibel

Delar jämförbara med SMBJ16CA

Artikelnummer	Tillverkare	Polaritet	Nedbrytningsspänning	Max uppdelningspänning	Klämspänning	Topppulseffekt	Topppulsström	ROHS -status	Antal stift
SMB16CA	Bourns Inc.	Dubbelriktad	20,5 v	20,5 v	26 v	600 w	23.1 a	ROHS3 -kompatibel	2
SMB20CA	Bourns Inc.	Dubbelriktad	25,5 v	25,5 v	32,4 v	600 w	18,5 a	ROHS3 -kompatibel	2
SMBJ20CA-13-F	Dioder införlivade	Dubbelriktad	23.3 v	23.3 v	29.2 v	600 w	20,5 a	ROHS3 -kompatibel	2
SMBJ18CA-13-F	Dioder införlivade	-	20 v	20 v	29.2 v	600 w	20,5 a	ROHS3 -kompatibel	2
SMB18CA	Bourns Inc.	Dubbelriktad	25,5 v	25,5 v	32,4 v	600 w	18,5 a	ROHS3 -kompatibel	2

SMBJ16CA -nyckelfunktioner

Topppulseffekt

SMBJ16CA tillhandahåller topppulseffekt på 600W med en 10/1000μs vågform.Denna krafthanteringskapacitet hjälper till att skydda känsliga kretsar från plötsliga elektriska spikar, vilket säkerställer stabilitet under oväntade överspänningar.

Klämförmåga

Med utmärkt klämförmåga begränsar SMBJ16CA effektivt överskottsspänning till en säker nivå.Detta skyddar nedströmskomponenter, vilket gör att dioden snabbt kan hantera överspänningar utan att riskera skador på kretsen.

Låg överspänningsmotstånd

SMBJ16CA är designad med låg inkrementell överspänningsresistens och genomför effektivt höga strömmar under överspänningar.Detta håller spänningen över skyddade komponenter låga, vilket förbättrar enhetens tillförlitlighet i överspänningshändelser.

Kompakt ytmonteringspaket

SMBJ16CA är byggd som ett ytmonteratpaket, vilket gör det enkelt att installera och idealiskt för att spara utrymme på kretskort.Denna design förenklar montering och är kompatibel med automatisk pick-and-place-utrustning, vilket stödjer snabb och effektiv produktion.

Minimal läckström

Med typisk omvänd läckström (IR) under 1μA när VR överstiger 12V, förhindrar SMBJ16CA oönskad ström från att strömma under normala förhållanden, minska energiförlust och hjälpa till att upprätthålla kretsens totala effektivitet.

Snabb responstid

Dioden har en snabb responstid, vanligtvis mindre än 1 picosekund från 0V till nedbrytningsspänning, vilket ger nästan instant skydd mot spänningsvågor och säkerställer att komponenter skyddas omedelbart.

ESD -skydd

SMBJ16CA uppfyller IEC 61000-4-2 ESD-standarder med upp till 30 kV skydd för både luft- och kontaktutsläpp.Denna höga skyddsnivå gör det mycket effektivt i skyddskretsar från elektrostatiska urladdningar.

EFT -skydd

Det ger EFT (elektriska snabba övergående) skydd i linje med IEC 61000-4-4-standarder, vilket hjälper till att förhindra störningar från snabba övergående spänningsbrister, ofta orsakade av växlingsanordningar eller reläer.

Högtemperaturlödning

Dioden är byggd för att hantera högtemperaturlödning upp till 260 ° C under 10 sekunder.Detta säkerställer hållbarhet under återflödeslödningsprocesser och möjliggör tillförlitlig prestanda även under höga temperaturer.

UL94V-0 brandfarlighet

Med ett UL94V-0-brandfarlighet för sin mögelförening, säkerställer SMBJ16CA att vid eld kommer materialet att självslippas, vilket ger en ytterligare säkerhetsfunktion för applikationer som kräver flammotstånd.

MSL nivå 1 efterlevnad

SMBJ16CA följer fuktkänslighetsnivå (MSL) 1 kan tåla obestämd lagring under omgivningsförhållanden utan risk för fuktskador, vilket stödjer stabil långvarig användning.

Blyfri finish

Dioden är utformad med en blyfri finish, stödjande miljöstandarder och gör den lämplig för applikationer som kräver att ROH: er följer ROHS (begränsning av farliga ämnen).

Halogenfri och ROHS-kompatibel

SMBJ16CA är halogenfri och helt kompatibel med ROHS-standarder, vilket gör det till ett säkert, miljövänligt val för en mängd olika applikationer.

SMB16CA -applikationer

Kraftförsörjningsskydd

SMBJ16CA används vanligtvis i kraftförsörjning för att skydda mot spänningsspänningar, vilket kan uppstå på grund av belastningsförändringar eller externa händelser.Det hjälper till att hålla utgången stabil och säkerställa att anslutna enheter fungerar smidigt.

Industrianvändning

I industriella miljöer där elektrisk utrustning utsätts för ofta kraftfluktuationer och överspänningar ger SMBJ16CA extra motståndskraft.Dess snabba responstid och hög pulseffekt gör det väl lämpat för krävande förhållanden.

Krafthantering

Dioden spelar en roll i krafthanteringssystem genom att absorbera överskottsspänning och omdirigera den säkert, vilket hjälper till att upprätthålla konsekvent prestanda i hela systemet och förlänga livslängden för känsliga komponenter.

I/O -gränssnittsskydd

Ingångs- och utgångsgränssnitt kan vara särskilt sårbara för elektrostatiska urladdningar och övergående spänning.SMBJ16CA skyddar dessa gränssnitt och säkerställer att signaler förblir stabila och enheter som är anslutna till dessa punkter förblir säkra från oönskade överspänningar.

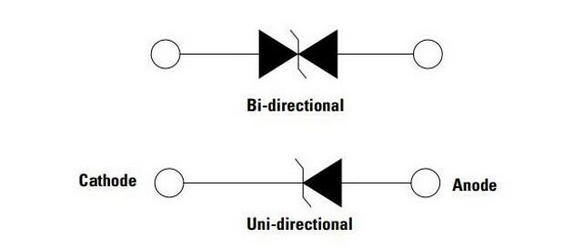

Smbj16ca funktionell diagram

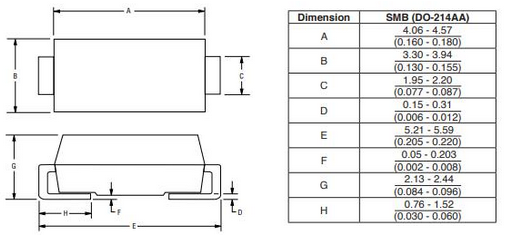

SMBJ16CA -paketinformation
