Komplett översikt över ENC28J60 Ethernet -styrenheten

ENC28J60 Ethernet Controller är ett enkelt sätt att ansluta enheter till Ethernet -nätverk, och erbjuder kompatibilitet med system med ett SPI -gränssnitt.Den här artikeln täcker allt du behöver veta om dess funktioner, installation och gemensamma applikationer, vilket gör nätverksintegration tydligt och tillgängligt.

Katalog

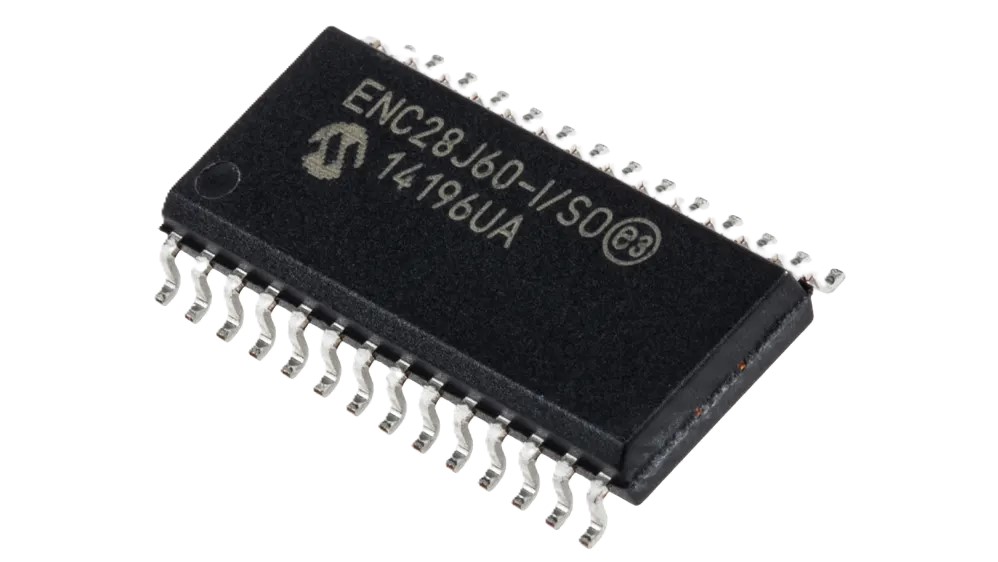

Introduktion till ENC28J60 Ethernet Controller

De Enc28J60 är en Ethernet -styrenhet utformad för att hantera kommunikation för system utrustade med ett seriellt perifert gränssnitt (SPI).Som en fristående styrenhet fungerar den som en bro mellan en enhet och ett Ethernet-nätverk, vilket gör datautbyten enkelt.Denna styrenhet uppfyller IEEE 802.3 -standarder, vilket innebär att den är utformad för att passa sömlöst i standardnätverkssystem och samtidigt säkerställa tillförlitlig dataöverföring.Med inbyggd paketfiltrering hanterar den inkommande data effektivt, så att du kan fokusera på enhetsfunktionalitet snarare än nätverkshantering.Dess strömlinjeformade design gör ENC28J60 till ett fast val för Ethernet-applikationer som kräver minimal omkostnad och hög kompatibilitet med SPI-aktiverade styrenheter.

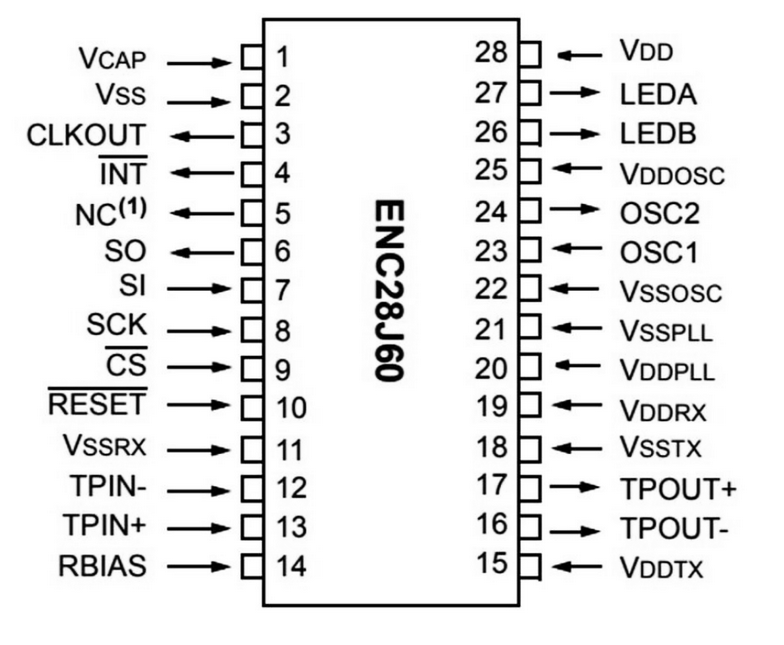

ENC28J60 PIN PIN -layoutöversikt

ENC28J60 detaljerad CAD -modell

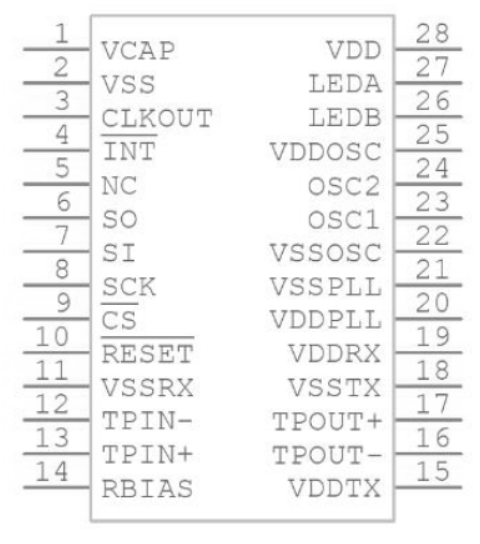

Enc28J60 -symbol

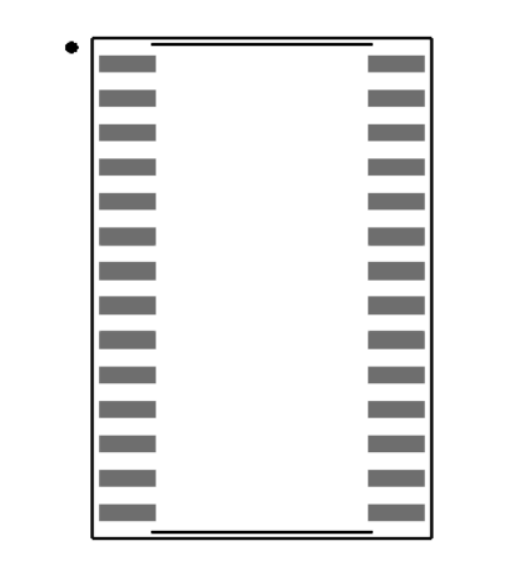

Enc28J60 fotavtryck

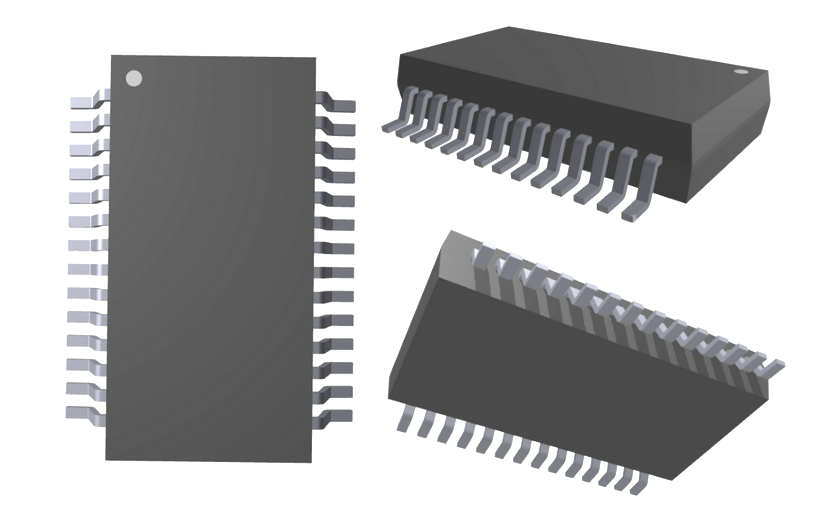

ENC28J60 3D -modell

Tekniska specifikationer och funktioner

Tekniska specifikationer, attribut, parametrar och jämförbara delar för mikrochip -tekniken ENC28J60/SS.

Typ	Parameter
Fabriksledning	6 veckor
Montera	Ytfäste
Förpackning / fodral	28-SSOP (0,209, 5,30 mm bredd)
Antal stift	28
Vikt	2.26799G
Driftstemperatur	0 ° C ~ 70 ° C
Förpackning	Rör
Publicerad	2004
JESD-609 kod	e3
Delstatus	Aktiv
Fuktkänslighetsnivå (MSL)	1 (obegränsad)
Antal avslutningar	28
Terminal	Matt tenn (sn) - glödgad
Spänning - försörjning	3.1V ~ 3.6V
Terminalposition	Dubbel
Terminalform	Gullvinge
Toppens återflödetemperatur (° C)	260
Leveransspänning	3.3V
Terminalhöjd	0,65 mm
Time@Peak Reflow Temperatur-Max (er)	40
Basdelnummer	Enc28J60
Fungera	Kontroller
Driftsförsörjningsspänning	3.3V
Gränssnitt	Spi
Nominell leverantör	180 mA
Klockfrekvens	25 MHz
Aktuell utbud	160 mA
Datafrekvens	10 Mbps
Protokoll	Eternet
Gränsscanning	Inga
Låg effektläge	Ja
Antal sändtagare	1
Antal serie I/OS	1
Standarder	10 bas-t phy
Höjd	1,75 mm
Längd	10.2 mm
Bredd	5,3 mm
Nå SVHC	Ingen SVHC
Strålning härdning	Inga
ROHS -status	ROHS3 -kompatibel
Blyfri	Blyfri

Viktiga funktionella egenskaper hos ENC28J60

Flera avbrottskällor

ENC28J60 innehåller sex avbrottskällor som hjälper till att upptäcka specifika nätverkshändelser eller förhållanden.Med en enda avbrottsutgångsstift gör denna installation det enklare att hantera flera uppgifter samtidigt genom att meddela styrenheten när en viss händelse inträffar.Du kan svara snabbt på evenemang och säkerställa smidigare och effektivare drift.

25 MHz klockkrav

Enheten kräver en 25 MHz klockingång, vilket ger en stabil tidskälla för nätverkskommunikation.Denna klocka säkerställer tillförlitlig datahantering och upprätthåller stabil kommunikationshastigheter som stöder en rad nätverkshastigheter.

Programmerbar klockutgång

En programmerbar klockutgångsstift låter dig ställa in en specifik klockhastighet för att synkronisera andra komponenter i ditt system.Denna flexibilitet kan vara särskilt användbar i komplexa system där flera enheter behöver fungera i synkronisering.

Driftsspänningsområde

Med en driftspänning mellan 3,1V och 3,6V (vanligtvis 3,3V) är ENC28J60 kompatibel med många standardkraftkällor.Detta spänningsområde ger tillräckligt med flexibilitet för att integrera enheten i olika konstruktioner utan att behöva betydande justeringar av din effektinställning.

5V toleranta ingångar

ENC28J60 har ingångar som tolererar upp till 5V, vilket gör det lättare att ansluta till system som använder högre spänningar.Denna kompatibilitet med olika spänningsnivåer minskar behovet av ytterligare komponenter för att justera ingångsspänningen, vilket förenklar din installation.

Temperaturområde

ENC28J60 stöder ett temperaturområde från -40 ° C till +85 ° C för industriellt bruk och 0 ° C till +70 ° C för kommersiella tillämpningar.Detta breda temperaturområde gör enheten lämplig för både robusta industriella miljöer och standarduppsättningar, vilket säkerställer pålitlig prestanda under olika förhållanden.

Flera paketalternativ

Tillgängligt i 28-stifts SPDIP, SSOP, SOIC och QFN-paket, ENC28J60 erbjuder alternativ för olika kortlayouter och designbehov.Oavsett om du behöver ett mindre fotavtryck eller föredrar en specifik PIN -layout, kan du välja ett paket som passar dina krav, vilket gör integrationen i dina projekt enklare och mer flexibla.

Liknande delar med matchande specifikationer

Artikelnummer	ENC28J60-SS	ENC28J60T-SS
Tillverkare	Mikrochip -teknik	Mikrochip -teknik
Förpackning / fodral	28-SSOP (0,209, 5,30 mm bredd)	28-SSOP (0,209, 5,30 mm bredd)
Antal stift	28	28
Datafrekvens	10 Mbps	10 Mbps
Leveransspänning	3,3 v	3,3 v
Spänning - försörjning	3.1V ~ 3.6V	3.1V ~ 3.6V
Driftstemperatur	0 ° C ~ 70 ° C	0 ° C ~ 70 ° C
Protokoll	Eternet	Eternet
Terminalposition	Dubbel	Dubbel

SPI -gränssnitt

SPI -gränssnittet fungerar som kommunikationslänken mellan ENC28J60 och huvudkontrollen.Denna länk gör det möjligt för styrenheten att skicka kommandon och ta emot data från Ethernet -nätverket via ENC28J60.SPI -anslutningen möjliggör snabb och pålitlig datautbyte, vilket gör det enkelt att hantera nätverksoperationer utan förseningar.

Kontrollregister

Kontrollregister ger ett sätt att övervaka och hantera olika aspekter av ENC28J60.Dessa register har konfigurationsinställningar och statusindikatorer, vilket ger dig möjligheten att kontrollera hur ENC28J60 bearbetar data.Genom att justera dessa register kan du finjustera enhetens prestanda för att bättre matcha behoven i din applikation.

Rambuffert med dubbla portar

RAM-buffert med dubbla portar är där datapaket lagras tillfälligt, vilket gör att både mottagna och utgående data kan stå i kö innan de behandlas eller skickas.Denna buffert säkerställer att ENC28J60 kan hantera flera datapaket på en gång, hålla nätverkskommunikation smidig och minska risken för förseningar.

Arbiter för RAM -åtkomst

Arbiter hanterar åtkomst till RAM -bufferten, balanserar förfrågningar från DMA, överför och tar emot funktioner.Genom att effektivt hantera dessa förfrågningar förhindrar skiljemannen konflikter och säkerställer att varje del av ENC28J60 kan komma åt de data den behöver utan störningar, vilket stödjer stabil dataflöde i enheten.

Bussgränssnitt

Bussgränssnittet ansvarar för att tolka kommandon och data som kommer in via SPI -gränssnittet.Denna del av ENC28J60 läser och avkodar instruktionerna från huvudkontrollen, vilket säkerställer att enheten fungerar som förväntat och utför varje uppgift korrekt.

MAC (Medium Access Control) -modul

MAC -modulen är där enhetens Ethernet -kommunikationsfunktioner äger rum.Denna modul följer IEEE 802.3 -standarden, vilket innebär att den hanterar uppgifter som adressering och nätverksåtkomst på ett sätt som är kompatibelt med de flesta Ethernet -system.MAC -modulen hanterar den faktiska dataöverföringen och hjälper ENC28J60 att fungera smidigt inom alla Ethernet -nätverk.

PHY (fysiskt lager) -modul

PHY -modulen är komponenten som omvandlar digitala data till de analoga signalerna som är nödvändiga för Ethernet -kommunikation över fysiska kablar.Denna modul kodar och avkodar signalerna som reser genom nätverket, vilket gör att data kan överföras och tas emot på det tvinnade pargränssnittet som vanligtvis används i Ethernet-inställningar.PHY -modulen säkerställer att data rör sig pålitligt mellan enheten och nätverket.

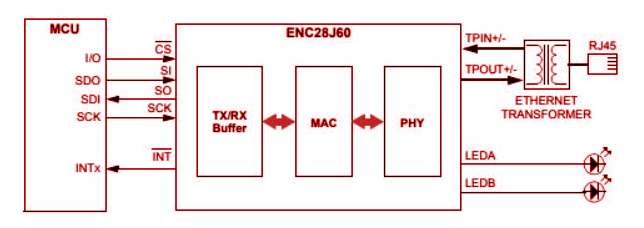

ENC28J60 Standardansökningskrets

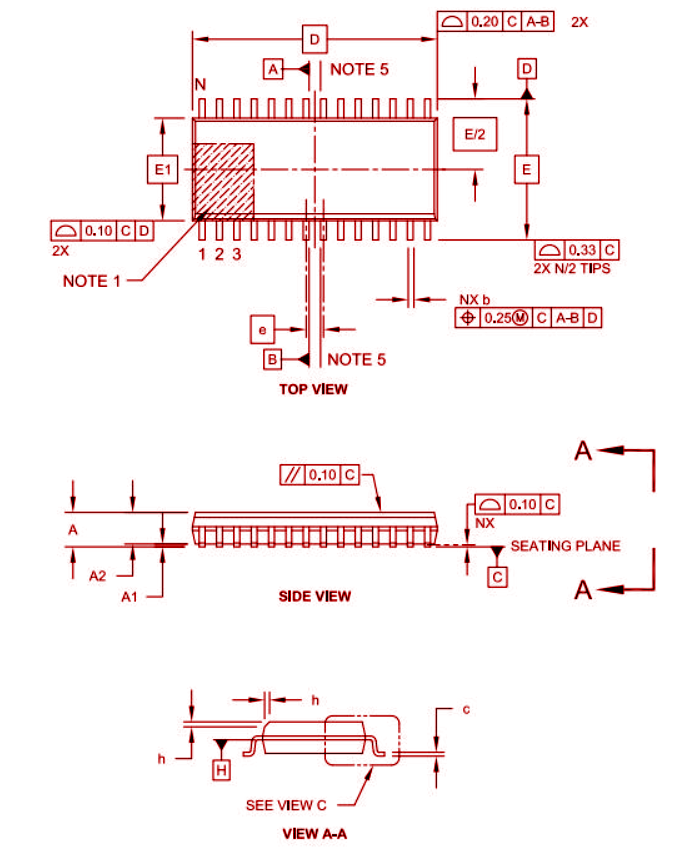

Enc28J60 förpackningsinformation

Om mikrochip -teknik

Microchip Technology Incorporated erbjuder en rad inbäddade kontrolllösningar kända för sin anpassningsbarhet och användarvänlighet.Företaget tillhandahåller utvecklingsverktyg som förenklar designprocesser och ett brett utbud av produkter som passar olika applikationsbehov.Microchips mål är att hjälpa utvecklare att skapa effektiva mönster som minimerar utvecklingskostnader och tid och lägger till en nivå av enkelhet till komplexa uppgifter.Med Microchips robusta produktportfölj kan utvecklare fokusera på att uppnå sina designmål, säker på tillförlitligheten och stödja företagets erbjudanden.

Datablad pdf

ENC28J60-SS-datablad:

Enc28J60-ss.pdf

ENC28J60T-SS-datablad:

ENC28J60T-ss.pdf
