CD4017BE CMOS -räknare förklarade: Funktioner, funktionalitet och användning

CD4017BE-räknaren är en mångsidig CMOS-baserad integrerad krets som används i stor utsträckning i digitala system för räkning och sekvenseringsuppgifter.Med 10 utgångar och robusta kontrollfunktioner, inklusive en Schmitt -trigger på sin klockingång, säkerställer det exakt pulsformning och stabil systemprestanda.Vanligtvis finns i applikationer som sträcker sig från digitala skärmar till frekvensdelare, CD4017BE: s pålitliga och effektiva design gör det till en värdefull komponent i modern elektronik.Den här artikeln gräver i dess nyckelfunktioner, pin -konfigurationer och praktiska tillämpningar och erbjuder visioner om dess betydelse i olika tekniska innovationer.

Katalog

Förstå CD4017BE -räknare

De CD4017BE är en CMOS-baserad integrerad krets utformad för en rad räkning och sekvenseringsbehov.Den har 10 utgångar och CP-, CR- och INH-ingångsterminaler, vilket gör det väl lämpat för olika digitala system.Med en Schmitt -trigger på sin klockingång hanterar den pulsformning och rymmer olika klocksignalövergångar.Denna kapacitet krävs för system där pulsprecision är dynamisk för att förhindra fel och upprätthålla noggrannhet.

En signal med låg klockinaktivering gör det möjligt att öka räkningarna och vidarebefordra dessa till avkodningsutgången när klockan fortskrider.Ingenjörer värderar sin tillförlitlighet för att skapa stabila system.Dess skickliga övergångshantering illustrerar sin roll i samtida elektronik.Det används allmänt i digitala skärmar och sekvenseringsuppgifter och belyser betydelsen av varje puls.

När de integreras i praktiska inställningar minskar räknarens pulsformning systemkomplexitet - visar en sofistikerad design som uppskattas för funktionalitet och pålitlighet.Dessutom, till traditionella räkningsroller, lyser CD4017BE också i innovativa applikationer som kräver precision och flexibilitet.

Ersättning och motsvarande

• CD4017BPWR

• SN74HC4020N

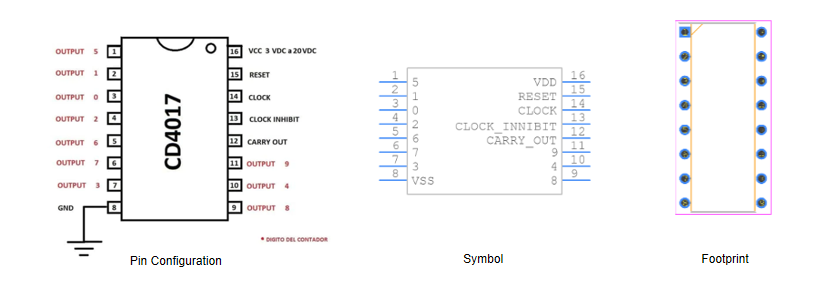

CD4017BE -symbol, fotavtryck och stiftkonfiguration

Stift som är ansvariga för att räkna utgångar, identifierade som Q0-Q9 (stift 1-7, 9-11), levererar nyckelsignaler men är inte i följd organiserade.Formgivare ansluter ofta dessa utgångar till lysdioder eller andra indikatorer och erbjuder realtidsåterkoppling i olika applikationer.Kretsdiagram bör konsulteras för att säkerställa korrekt anslutning.För att förhindra komplikationer bör utgångar upprätthållas inom sina gränser.

Kraft- och markanslutningar

• Stift 8 fungerar som VSS/mark, länkar till kretsens mark och fungerar som en aktiv referens för spänningsnivåer.En stabil markanslutning mildrar potentiellt brus i digitala kretsar.

• Pin 16, märkt som VDD/VCC, fungerar som strömförsörjningsstiftet, vanligtvis ansluten till en +5V -källa.Att placera en frikopplingskondensator nära denna stift stabiliserar kraften och minskar spänningsfluktuationerna.Denna åtgärd hjälper till att upprätthålla stabilitet och därmed förhindra ojämnt chipbeteende.

Kontroll- och hanteringsstift

• Stift 12, känd som genomförd, stiger högt efter att ha cyklat från 1 till 10, vilket ger en utvärderingssignal.Det underlättar kaskadering i operationer som kräver räkningar längre än 10.

• Klocka aktiverar, tilldelad stift 13, stoppar räkningen när den är hög och pausar operationen.Denna funktion visar sig vara värdefull i synkronisering med externa händelser.

• Klockstiftet, identifierad som stift 14, driver räkningsprocessen och främjar räkningen med varje positiv puls.Anslutningar görs vanligtvis till externa tidtagare eller mikrokontroller, dominerande efter behovet av exakt tidskontroll i digitala kretsar.

• Pin 15 är återställningsstiftet, som återinitialiserar räkningssekvensen till 1. Precision vid tidpunkten för återställning säkerställer att sekvensen startar efter önskemål, som används i automatiserade system.

CD4017BE Tekniska parametrar

Produktattribut	Attributvärde
Tillverkare	Texas Instrument
Paket / Fall	Pdip-16
Förpackning	Rör
Teknologi	Cmos
Rohs Status	Icke-ROHS Kompatibel
Räkna Hastighet	5,5 MHz
Drifts- Leveransspänning	3V ~ 18V
Drifts- Temperatur	-55 ° C ~ 125 ° C
Montering Stil	Genom Hål
Räkning Metod	Synkron
Antal bitar	10-bitars
Antal av uppsägningar	16
Produkt Typ	Disk Ics

CD4017BE -funktioner

Balanserad produktionsprestanda

CD4017BE uppvisar balanserad utgångsprestanda och levererar en stabil drift över sina tio utgångstillstånd.Detta enhetliga beteende passar uppgifter med intrikata sekvenseringskrav, inklusive visningssystem och LED -chasers.

Skydd mot statisk och flexibel drift

Enheten är designad för motståndskraft och tål statisk urladdning och förbättrar dess livslängd och tillförlitlighet i olika miljöer.Den kan fungera utan en klocksignal och upprätthålla logikstillstånd i statiska miljöer.Denna flexibilitet visar sig vara användbar när energibesparing betonas eller signalhändelser är sällsynta.

Minimal kraftanvändning

Dess låga effektdrag gör CD4017BE lämplig för batteridrivna prylar.Det fungerar bra över olika spänningsområden (3V-15V), vilket gör det anpassningsbart för allt från bärbara enheter till större system.

Återställningsmekanism

Med en återställningsmekanism kan enheten snabbt återgå till ett känt tillstånd, underlätta felsökning och stödja stabil drift.Vid sekventiell logikanvändning, där tidpunkten för precision och statlig retention, visar denna funktion fördelaktig.

Frekvensavdelning mångsidighet

CD4017BE utmärker sig i frekvensdelning och hanterar olika ingångspulser för att producera tio olika utgångsfrekvenser.Dess mångsidighet värderas i digitala klockor och motdesign.Att utnyttja dessa funktioner kräver insiktsfull kretsdesign för att optimera prestanda, tillgodose specifika behov samtidigt som man överväger potentiella applikationsutmaningar.

Operationsmekanism

CD4017BE svarar på klockpulser genom sin CLK -stift, med varje puls i sekvensaktivering av utgångsstift, vilket skapar en cykel med repetitiva räkningar.Denna process är särskilt lämpad för applikationer som frekvensavdelning och sekvensräkning, där ordnad progression värderas.

Klockpulsinteraktion

Klockpulser leder CD4017BE och antänder en distinkt sekvens.Varje puls övergår till den efterföljande utgångsstiftet, en cyklisk operation som är central för applikationer som LED -kontroll eller tidsinställd signalgenerering.Denna rytm återspeglar intrikatserna i tidpunkten i praktiska scenarier.

Applikation i frekvensavdelning

CD4017BE -segmenten klockpulser med finess och förvandlar en högre frekvens till en mildare.Det blir nödvändigt att skapa specifika klocksignaler för olika digitala kretsar.I sofistikerade system underlättar denna synkronisering smidig drift och producerar en lugn, rytmisk kadens av klockingångar.

Sekvensräkning och dess relevans

Sekvensräkning hittar sin plats inom otaliga operationer.CD4017BE orkestrerar processer som kräver exakt tidpunkt och harmoniserande aktiviteter som trafiksystem där flödet förlitar sig i snabb intervall.I automatisering koordinerar den elegant maskinaktivering och vävningseffektivitet till en industriell rytm.

Olika applikationer av CD4017BE

Datorapplikationer

CD4017BE hanterar Adeptly inmatningspulser i enheter som tangentbord och möss, vilket förbättrar användargränssnittet genom att säkerställa exakt datainmatning och interaktion.Räknare implementerade i dessa enheter ökar lyhördhet, en allvarlig aspekt i domäner som kräver hög precision och hastighet, såsom spel eller grafisk design.

Instrumenteringsanvändningar

I instrumenternas värld hjälper CD4017BE med mätaspekter som vikt och övervakning av kemiska titreringsprocesser.Den hanterar flera steg för raffinerade sensoravläsningar, vilket leder till exakta mätningar i laboratorier.Denna noggrannhet stärker inte bara datatillförlitligheten utan driver också innovativa forskningsmetoder som ser till framtiden.

Elektronikstyrning

När de är inbäddade i elektroniska system övervakar CD4017BE operativt flöde och timing, vilket förbättrar funktionaliteten i enheter som DVD -spelare eller AC -system.Att säkerställa optimala schemaläggningshjälpmedel i utvecklingen av energieffektiva lösningar, minska kraftanvändningen och förlänga livslängden, vilket möter den växande efterfrågan på hållbarhet.

Framsteg inom databehandling

Genom att använda CD4017BE vid databehandling skärper överföringsnoggrannheten och bearbetningsgraden.Dess bidrag till systemeffektivitet och stabilitet är tydligt i nätverksutrustning, där konsekvent dataflöde är dominerande.Genom att aktivera exakt signalbehandling stöder den sömlös kommunikation och mildrar riskerna för dataförlust eller korruption.

Industriautomation

I industriella miljöer håller CD4017BE ett starkt öga på maskinförskjutningssignaler, en ultimat faktor för att kontrollera exakta rörelser och vinklar.Denna applikation förbättrar automatiserade monteringslinjer, där exakt positionering ökar produktiviteten och enhetligheten.Det öppnar dörrar för sofistikerade automatiseringstekniker, främjar innovativa tillverkningsmetoder och höjer industriell konkurrenskraft.

För- och nackdelar

Proffs

Räknaren visar anmärkningsvärd anpassningsförmåga och fungerar effektivt över ett brett temperaturintervall från -40 ℃ till 125 ℃.Dess design inkluderar antistatiskt skydd, förbättring av tillförlitlighet i känsliga sammanhang.Ingenjörer uppskattar dess olika tillgängliga paketalternativ - SOP14, TSSOP14 och DIP14 - vilket möjliggör sömlös integration i flera kretskonstruktioner.

Johnson Counter Architecture underlättar höga räkningshastigheter, vilket visar sig vara ganska fördelaktigt i digitala system som används i applikationer som timers och sequencers.Denna arkitektur värderas mest för att underlätta komplexiteten hos komplicerade tidsmekanismer i elektroniska mönster.

Nackdelar

Medan de erbjuder många fördelar kommer räknaren med vissa begränsningar.Det saknar en dynamisk uppdateringsförmåga, krävande klockkontrollerad bit-för-bit-uppfriskning, vilket kan påverka prestanda under specifika förhållanden.Avsaknaden av en självåtersättning mekanism kräver manuell ingripande eller externa kretsar för att återställa, vilket lägger till lager av komplikation till vissa mönster.

Dessutom är räknarens sortiment begränsat till 10, vilket kräver kompletterande räknare för bredare intervall, vilket kan utgöra utmaningar i system med omfattande räkningsbehov.Även om utövare ofta använder sig av att kaskera flera räknare för att övervinna detta, kan det leda till ökad komplexitet.

Vanliga frågor [FAQ]

1. Vad används CD4017BE för?

CD4017BE utmärker sig vid hantering av räkningar med låg räckvidd, och hanterar effektivt räkningar från 0 till 10. Som en Johnson 10-stegs decennium, förenklar det kretsdesign, vilket gör det tilltalande på grund av dess förmåga att minska komplexiteten och bevara utrymme-faktorer som bidrar medmycket för att utforma effektivitet.

2. Vad är ingångssignaltypen för CD4017BE -räknaren?

Räknaren accepterar olika decimaler digitala signaler.Specifikt inaktiverar klocksignaler, återställningssignaler och klocksignaler.Denna mångsidighet möjliggör exakt kontroll och tidpunkt i olika digitala applikationer, vilket gör den lämplig för intrikata uppgifter som kräver noggrannhet.

3. Vad är en Johnson Decade Counter?

En Johnson-räknare fungerar med en 5-bitars installation som består av D-flip-flops och bildar en cyklisk decenniumräknare.Denna struktur säkerställer tillförlitliga utgångsförändringar och förutsägbara sekvenser, vilket erbjuder betydande fördelar i komplexa sekventiella logikkretsar.

4. Vad är driftstemperaturområdet för CD4017BE?

Funktionen över ett brett temperaturområde från -55 ° C till 125 ° C visar CD4017BE betydande anpassningsförmåga.Denna motståndskraft förbättrar dess prestanda i olika miljöer, inklusive de hårda förhållanden som vanligtvis finns i industriella miljöer.

5. Vad är återställningsmetoden för CD4017BE -räknare?

Med en asynkron återställningsmekanism rensas varje aktiv utgång snabbt när återställningssignalen blir låg.Denna kapacitet möjliggör snabb återinitiering, förbättring av systemens lyhördhet och tillförlitlighet i ständigt föränderliga applikationer.
