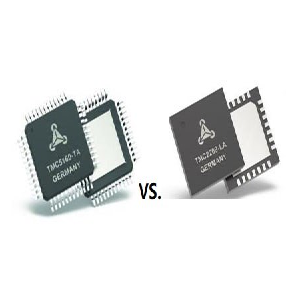

Bryt ner skillnaderna: TMC5160 vs. TMC2209 stegförare

TMC2209 är utformad för att leverera extremt tyst prestanda för tvåfasiga stegmotorer.Denna motoriska förare IC väljs för applikationer där driftsbrus måste minimeras.Samtidigt är TMC5160 ett kraftverk bland stegmotorstyrenheter och förarens IC: er, med avancerade seriekommunikationsgränssnitt.Den här artikeln kommer att avslöja kontrasterna mellan TMC5160 och TMC2209, utforskning innehåller en grundlig granskning av deras pinouts, detaljerade konton om deras funktioner, applikationer och deras sömlösa integration med andra komponenter.

Katalog

Översikt över TMC5160 och TMC2209

De TMC2209, känd för sin utmärkt tyst drift, är designad för tvåfasig stammotorer.Det är bakåtkomligt med tidigare förare som TMC2208, vilket möjliggör enkla uppgraderingar.Det primära funktionen i TMC2209 är dess förmåga att fungera tyst, vilket gör det idealiskt för applikationer, minimerar brus, inklusive 3D -skrivare och CNC -maskiner för skrivbord.Däremot TMC5160 lyser som en robust stegmotorstyrenhet som är erkänd för sina seriella kommunikationsfunktioner.Denna funktion möjliggör mycket sofistikerad motorisk kontroll, som stöder mer komplexa och finjusterade operationer.Ett anmärkningsvärt attribut för TMC5160 är dess mångsidiga rampgenerator, vilket möjliggör automatisk målpositionering.Denna integration minskar i hög grad behovet av manuell kalibrering och fina justeringar, vilket förbättrar arbetsflödeseffektiviteten.

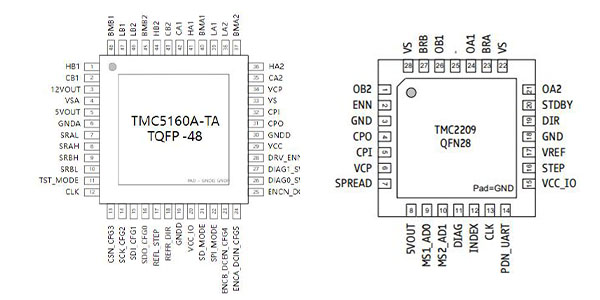

Pinout av TMC5160 och TMC2209

Funktioner i TMC5160 och TMC2209

TMC5160 Funktion och förmån

TMC5160 är designad för tvåfasig stappmotorer med spolströmmar som sträcker sig från 1A till flera tiotals AMP: er, vilket gör det anpassningsbart för en mängd användningsområden.Viktiga attribut är rörelsekontroller med en Sixpoint-ramp, steg/DIR-gränssnitt med mikrostegsinterpolering och driftspänning som sträcker sig mellan 8-60V DC.Dess SPI- och UART -gränssnitt erbjuder flexibla anslutningsalternativ.Dessutom höjer kodargränssnittet och dubbla referensomkopplare inmatningar.TMC5160 stöder en upplösning på 256 mikrosteg per fullt steg, vilket säkerställer sömlös rörelse och noggrann kontroll.

StealthChop2-teknik underlättar ultra-Quiet-operationer.Detta attribut värderas i miljöer där brusminimering påverkar djupt arbete, lek eller terapi.Dessutom maximerar avancerade lastkontrolltekniker som DCStep, StallGuard2 och CoolStep prestanda under fluktuerande förhållanden.Införandet av passiv bromsning, ett omfattande skyddssystem och kompakt förpackning (TQFP48 eller QFN) förbättrar dess robusta och anpassningsbara design ytterligare.Dessa funktioner gör TMC5160 som är lämplig för ett brett spektrum av precision-centrerade applikationer, från industriell automatisering till högpresterande 3D-utskrift.

TMC2209 Funktion och förmåner

TMC2209 vänder sig till tvåfasiga stegmotorer med en toppström på upp till 2,8A (2A RMS).Det passar mindre krävande applikationer jämfört med TMC5160.Trots sin lägre nuvarande kapacitet inkluderar anmärkningsvärda funktioner steg/DIR-gränssnitt med konfigurerbara mikrosteg (8, 16, 32 eller 64), smidighet genom mikroplyer-interpolering som säkerställer 256 mikrosteg och StealthChop2-teknik för tyst drift.

Den fungerar inom ett spänningsområde på 4,75-29V DC.Interna förnuftmotstånd förenklar designen genom att eliminera nödvändigheten av ytterligare komponenter.Passiv bromsning och frihjul kompletteras med energibesparande standby-funktioner som används för att klippa ner den totala kraftförbrukningen.IC har också omfattande skydd och diagnostik, vilket säkerställer tillförlitlighet och hållbarhet.Dess kompakta form, som innehåller en stor värmesnig, ger effektiv termisk hantering, vilket gör den lämplig för rymdbegränsade och termiskt känsliga applikationer.

Empiriska data härrörande från Desktop 3D -skrivare understryker TMC2209: s kunskaper i att minska energiförbrukningen under upprätthållandet.Detta visar sin lämplighet för hem- och mindre kontorsmiljöer, där energieffektivitet i allt högre grad har företräde.Ett intressant perspektiv är att system med TMC2209 -förare konsekvent uppvisar inte bara minskat operativt brus utan också förbättrad livslängd på grund av minskad termisk belastning, vilket speglar en balans mellan prestanda och hållbarhet.

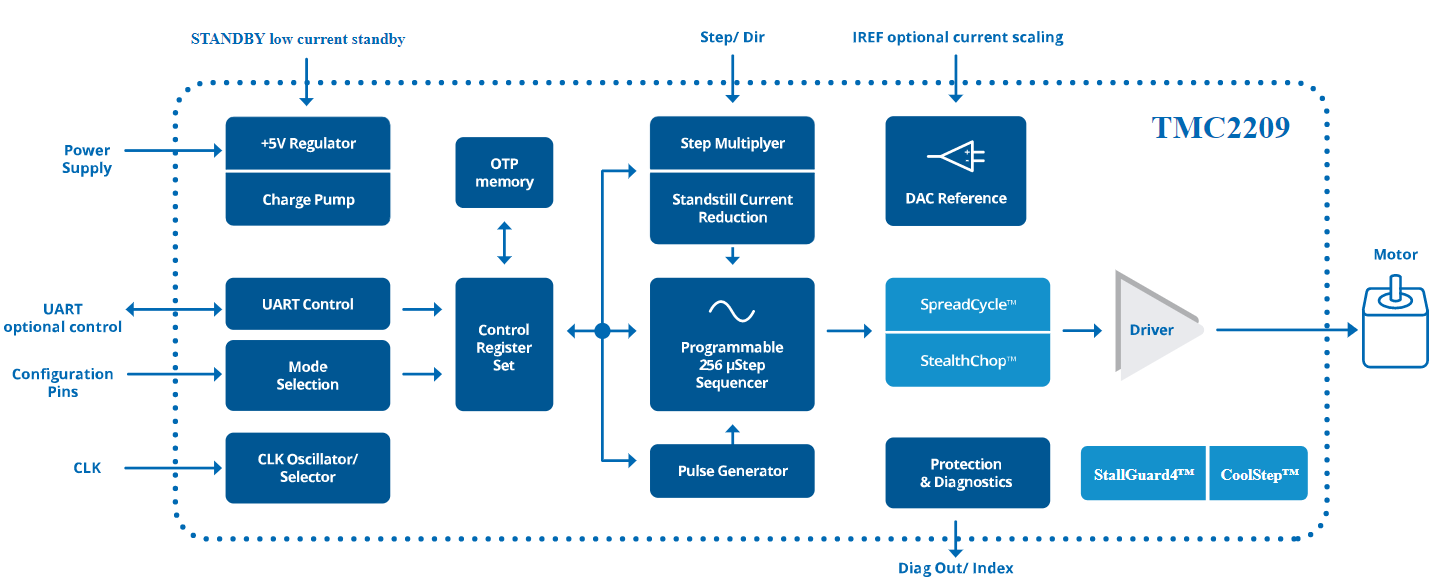

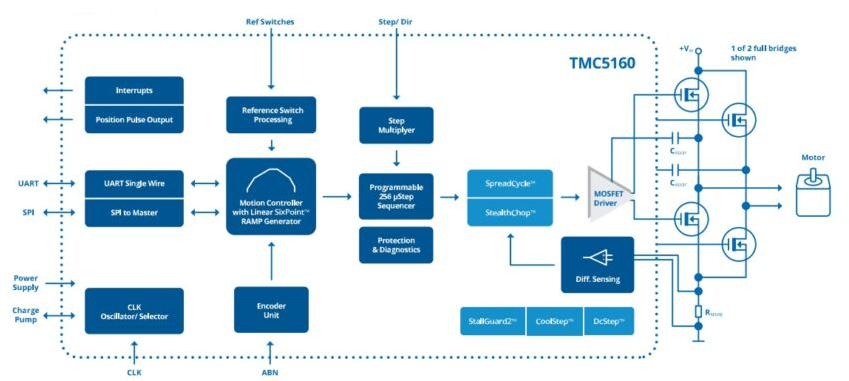

Blockdiagram över TMC5160 och TMC2209

TMC5160 utmärker sig när det gäller att leverera omfattande rörelsekontrolllösningar med robusta externa MOSFET-drivrutiner och toppmässiga strömreglering.Sådana attribut gör det väl lämpat för ett brett spektrum av applikationer, allt från batteridrivna system till högströms inbäddade lösningar.Genom att tolka målpositioner automatiserar TMC5160 motorrörelse och innehåller en svit med avancerade funktioner som säkerställer effektiv, exakt och tyst motorisk drift.Som jämförelse är TMC2209 anmärkningsvärt i scenarier som kräver upp till 2A motorström per spole.Den använder Spridcykel och StealthChop2 för att optimera motorprestanda, minska motorbuller och minimera standby -kraftfördelning.Denna effektivitet resulterar i kortare designcykler och mer konkurrenskraftiga produktutvecklingstidslinjer.

Tillämpning av TMC5160 och TMC2209

TMC5160 -applikation

I robotik, där högpresterande kapacitet erbjuder ryggraden för komplexa, samordnade rörelser, visar TMC5160 bra för automatiserade uppgifter.Den noggranna kontrollen som den ger säkerställer att robotik fungerar sömlöst.Industriella enheter drar stor nytta av TMC5160 eftersom den hanterar motorstyrning med minimal brus och exceptionell tillförlitlighet, vilket ökar effektiviteten och operationell produktivitet för textil- och symaskiner, TMC5160 ger enastående precision, vilket säkerställer konsekventa och defektfria utgångar.Denna konsistens höjer produktkvalitet och hastighet, vilket är bra inom den mycket konkurrenskraftiga textilindustrin.Förpackningsmaskiner kräver smidig rörelsekontroll för att upprätthålla integriteten för förpackade varor.TMC5160 ger denna jämnhet och skyddande produktkvalitet under förpackningen.

I Lab Automation Systems garanterar TMC5160: s exakta motorstyrning exakta och repeterbara resultat, vilket är viktiga för forskningsförlitlighet.Höghastighets 3D-skrivare, beroende på hastighet och noggrannhet för att skapa detaljerade prototyper och slutprodukter snabbt, hitta TMC5160 en ovärderlig komponent.Precisionen som erbjuds stöder effektiviteten hos dessa avancerade maskiner.Flytande hanteringssystem i både laboratorie- och industriella miljöer utnyttjar TMC5160 för exakt vätskekontroll.Fält som läkemedel och biokemisk analys kräver sådana applikationer med hög noggrannhet.

Medicinsk utrustning drar nytta av TMC5160: s pålitliga prestanda och låg elektromagnetisk störning för patientsäkerhet och enhetseffektivitet.Office Automation Devices ser deras funktionalitet förbättras på grund av TMC5160: s tyst drift och exakt kontroll, vilket skapar en mer bekväm arbetsyta.CCTV -system, bankomater och pumpar och ventiler använder alla TMC5160, vilket resulterar i förbättrad övervakningsklarhet, tillförlitlighet för finansiella transaktioner och effektiv vätskehantering.Var och en av dessa applikationer visar TMC5160: s omfattande verktyg.

TMC2209 -applikation

TMC2209 är utformad för sömlös integration och ökad effektivitet, vilket gör det till ett idealiskt val för systemuppgraderingar och nya mönster över olika fält.I 3D -skrivare förvandlas dess låga kraftförbrukning och tyst drift genom att minska driftskostnaderna och minimera bullerföroreningar.Kontors- och hemautomationsapparater drar stor nytta av TMC2209: s enkla implementering och tillförlitlighet, vilket ökar lätthet och funktionalitet i dagliga aktiviteter.Textilmaskiner som använder TMC2209 uppnår större driftseffektivitet och står inför färre underhållsproblem, vilket leder till konsekvent hög produktkvalitet.

CCTV -system får från TMC2209: s tystoperation, som används i inställningar där bakgrundsbrus kan störa ljudklart.ATMS använder TMC2209 för att säkerställa smidig och pålitlig prestanda, vilket är bra för säkra och effektiva finansiella transaktioner.HVAC-system använder för inomhusluftkvalitet och komfort, utnyttjar TMC2209: s energieffektiva och tyst motoriska kontroll, vilket förbättrar miljökomforten.Batteridriven utrustning ser förbättringar av både livslängd och effektivitet tack vare TMC2209: s lågenergikonsumtion, vilket ökar praktiken och hållbarheten hos bärbara enheter.

Applikationskrets för TMC5160 och TMC2209

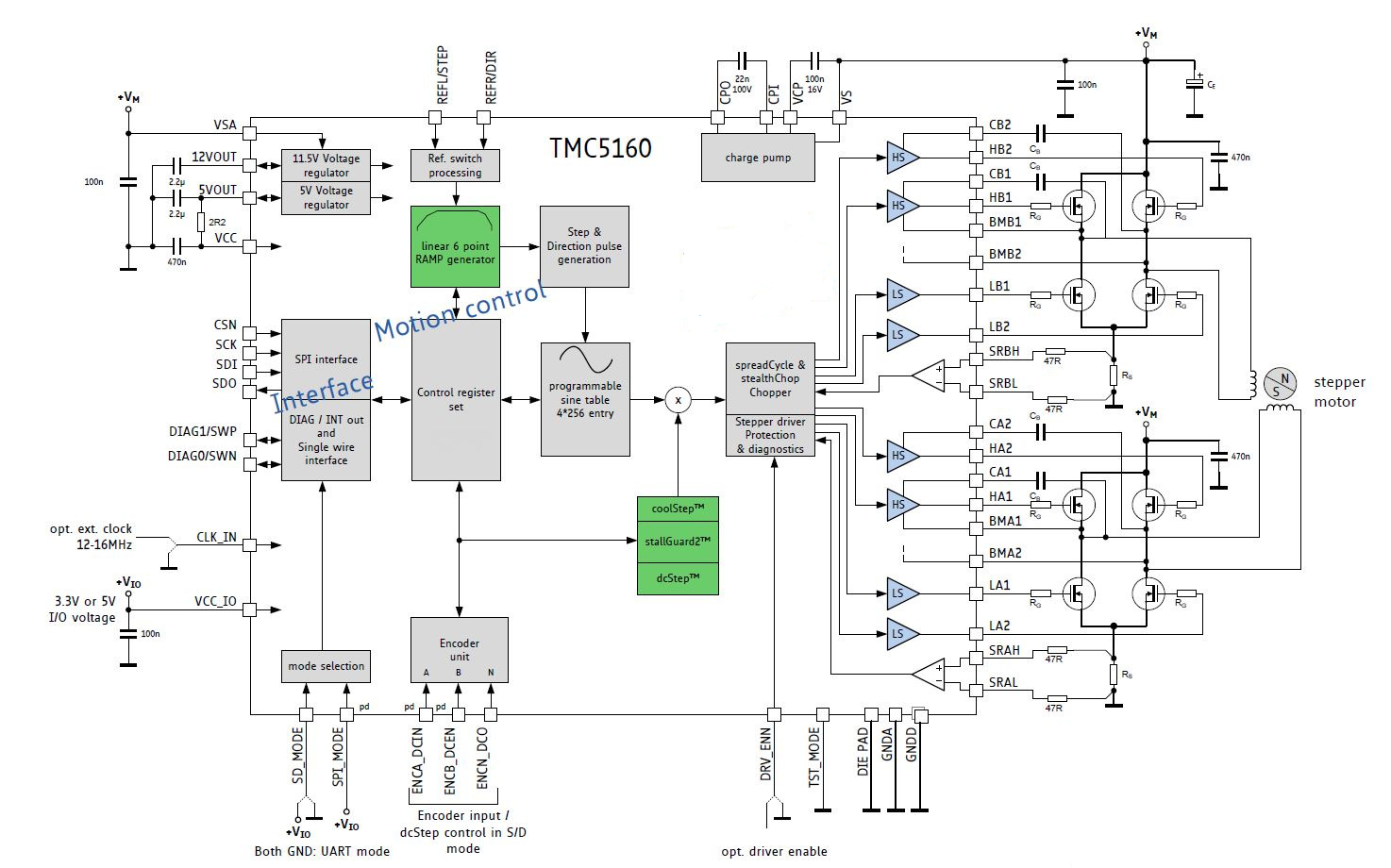

TMC5160 Applikationskrets

TMC5160 integrerar motorstyrningslogik och eliminerar nödvändigheten av extern mjukvaruinblandning.Denna självberoende design har en sexpunkts rampgenerator som förbättrar motorprestanda.Funktioner som StealthChop, DCStep, CoolStep och StallGuard2 ger mångsidig och effektiv motorisk kontroll.TMC5160 stöder högre spänningar och motorströmmar och överträffar föregångare som TMC2100, TMC2130 och TMC5130 familjer.Denna utveckling gör TMC5160 väl lämpad för krävande applikationer, där exakt kontroll och anpassningsförmåga behövs.Branscher som robotik och CNC -maskiner drar särskilt nytta av dessa kapaciteter.StealthChop Technology säkerställer brusfri drift i inställningar där viskning-Quiet-funktionen är en nödvändighet.Praktisk användning visar att integrering av StallGuard2 kan pålitligt förutsäga mekaniska överbelastningar, förhindra skador och förlänga motorens livslängd.

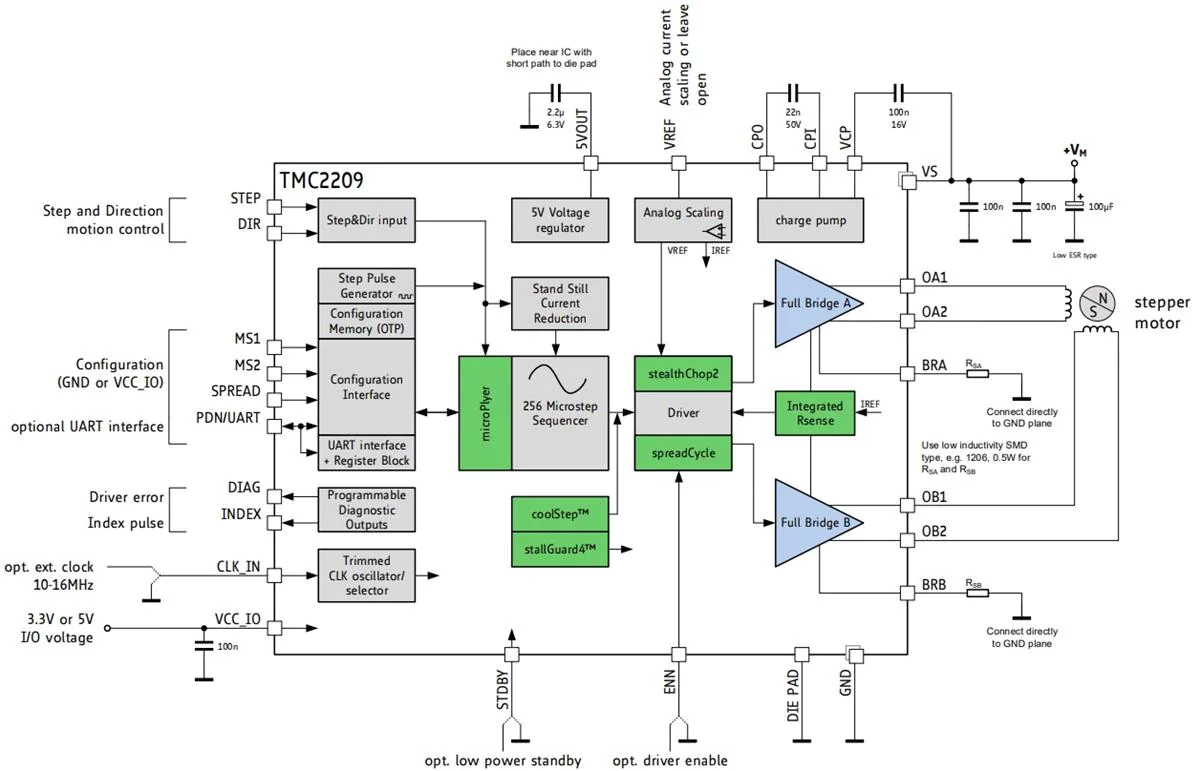

TMC2209 Applikationskrets

TMC2209, med sina begränsade styrstift, prioriterar enkelhet och effektivitet.Trots sin enkla design erbjuder den konfigurerbara mikrostegsupplösningar (8, 16, 32 eller 64) för att möta olika precisionskrav.TMC2209, som är känd för hög precision, energieffektivitet, tillförlitlighet och smidig drift, är ett kännetecken för trinamiska produkter.Här gör effektiv krafthantering och låg värmeavledning TMC2209 idealisk för applikationer där energibesparing och tillförlitlighet krävs.Till exempel drar 3D -utskriftsapplikationer nytta av minskade vibrationer och brus, vilket förbättrar utskriftskvaliteten.Andra finner sin energieffektivitet ökar livslängden och stabiliteten i sina enheter.

Slutsats

TMC2209 använder UART -gränssnittet och erbjuder förbättrad kontroll över motoriska operationer.TMC5160, ansluten via SPI, utökar ytterligare funktioner som liknar de som tillhandahålls av TMC2209, med den extra robustheten i SPI -kommunikationen.Både TMC2209 och TMC5160 -serien känns igen för sin avancerade StealthChop2 -teknik, känd för att leverera exceptionella prestanda under högre accelerationer.Detta läge är värdefullt i applikationer som kräver tyst drift och slät motorisk kontroll.

Vanliga frågor [FAQ]

1. Vad är TMC2209?

TMC2209 är en ultrasilent motordrivare integrerad krets (IC) som specialiserat sig på att minimera brus och vibrationer i stegmotorer.Dess höga effektivitet gör den idealisk för miljöer som kräver tyst och smidig drift, såsom 3D-skrivare och maskiner med hög precision.

2. Vad är en TMC5160?

TMC5160 är en högeffekt stammotorstyrenhet som är känd för att erbjuda avancerade motoriska styrfunktioner.Den kan hantera höga strömmar och är utrustade med flera motorstyrningsfunktioner.Detta gör det till en go-to-lösning för industriella och robotapplikationer som kräver robust prestanda.

3. Vad är helt inom TMC5160?

TMC5160 inkluderar alla stegmotorkontroll och logikkomponenter, och erbjuder en förenklad systemdesign.Den har integrerad aktuell kontroll, rörelsekontrollfunktioner och en mängd diagnostiska funktioner, alla konsoliderade till ett enda chip.

4. Vad är TMC5160: s unika förbättringar som aktiveras av?

TMC5160: s unika förbättringar härrör från sin System-on-Chip (SOC) -integration, som kombinerar flera funktioner inom ett enda chip.Denna integration ökar prestandan och möjliggör avancerad diagnostik, effektiv krafthantering och förbättrad Precision Controll.

5. Vad är den mest kritiska miljön på TMC2209?

Den mest inflytelserika inställningen på TMC2209 är mikrostegsupplösningen.Justering av denna inställning påverkar motorns jämnhet och noggrannhet i rörelser.Finjustering Denna parameter möjliggör exakt kontroll av motorns position och hastighet för applikationer där hög detalj och minimal brus önskas.

6. Hur svalnar jag SilentStepsticks?

TMC2209: Fäst en liten kylfläns på den övre PCB -sidan för strömmar upp till 1A RMS.För högre strömmar, använd en kylfläkt för att hantera den extra termiska belastningen och tillgodose verkliga behov för långvarig prestanda.

TMC5160: Se till att adekvat luftcirkulation runt enheten för strömmar upp till 2A RMS.När man hanterar strömmar som överstiger 2A RMS, och vid kylning av externa MOSFET: er och shuntmotstånd, blir en kylfläkt nödvändig.Detta är i linje med standardpraxis i högeffekt elektronik för att upprätthålla tillförlitlighet och livslängd under tunga operativa krav.
