AT89S52-24PU Microcontroller: Funktioner och hur det fungerar?

I den här artikeln fördjupar vi i AT89S52-24PU: s arkitektur, stiftkonfiguration och specialfunktioner och undersöker hur dessa element kombineras för att skapa en mikrokontroller som utmärker sig i olika applikationer.Vi kommer att undersöka ersättningsalternativ och alternativ och se till att du får en omfattande förståelse av AT89S52-24PU: s plats i det bredare landskapet med mikrokontrolllösningar.

Katalog

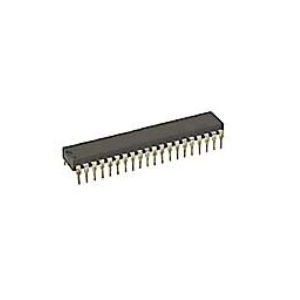

Vad är AT89S52-24PU?

De AT89S52-24PU är en mångsidig 8-bitars mikrokontroller som firas för sin effektivitet och förmåga att arbeta vid låga spänningar.Den levereras med 8K av systemet i programmerbart flashminne.Som en del av 80C51-serien förenklar den omprogrammering via sin flash-on-chip, in-system-programmering (ISP) och traditionella programmerare.Den statiska logikdesignen möjliggör klockfrekvensjusteringar till 0 Hz, vilket förbättrar flexibiliteten med två kraftbesparande lägen.

I viloläge, medan CPU pausar, fortsätter perifera funktioner sömlöst.I utsläppsläge bevaras RAM-data och alla funktioner stannar tills en avbrott eller hårdvaruåterställning utlöses.

Utbyte och alternativ

• AT89S52-24PC

• STC89C52

• AT89S51

• AT89C52

• AT89S52-24PI

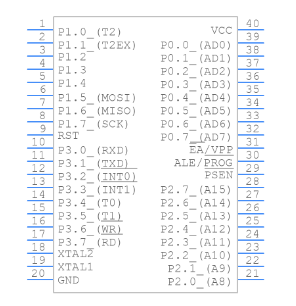

AT89S52-24PU-stiftkonfiguration

AT89S52-24PU Microcontroller har ett mångsidigt arrangemang med 40 stift, var och en designad för specifika uppgifter.Denna installation hjälper till att utforska innovativa applikationer inom inbäddade system.

För mikrokontrollerns smidiga drift är en pålitlig kraftkälla viktig.Pins 40 (VCC) och 20 (GND) hanterar kraft och markuppgifter och bildar grunden för dess prestanda.I praktiken kan integrering av avkopplingskondensatorer bidra till att minska strömförsörjningsbruset.

Port 0 (stift 32-39): Eftersom både en data- och lägre ordningsbuss under minne och I/O-uppgifter kräver denna port ett pull-up-motstånd när den ställs in som ingång.

Port 1 (stift 1-8): Först för I/O-uppgifter är denna port i linje med olika kringutrustning, vilket lägger till anpassningsförmågan hos mikrokontrollern.

Port 2 (stift 21-28): Tjäna som både en högre ordning adressbuss och en allmän I/O-port, port 2 är behov av minnesutvidgning utöver interna gränser.

Port 3 (stift 10-17): Känd för sin multifunktionalitet hanterar port 3 seriekommunikation (RXD, TXD), avbrott (INT0, INT1) och timerkontroll (T0, T1), berikande avancerade bearbetningsmöjligheter.

Återställ (stift 9): Denna stift startar om mikrokontrollern med hög puls, återställer alla register och sätter programräknaren till noll.Puls frekvens och varaktighet behöver noggrann kontroll för att säkerställa pålitlig drift.

Oscillatorns stift (XTAL1, XTAL2 - PINS 18, 19): Integrerad till klockgenerering, dessa stift påverkar tidpunkten och exekveringshastigheten.Att välja en lämplig kristalloscillatorfrekvens formar prestandaspekter som kraftanvändning och bearbetningshastighet.

AT89S52-24PU-specifikationer

Produktattribut	Attributvärde
Tillverkare	Mikrochip
Paket / fodral	PDIP-40
Förpackning	Rör
Längd	52,58 mm
Bredd	13,97 mm
Höjd	4,83 mm
Leveransspänning	4 V ~ 5,5 V
Driftstemperatur	-40 ° C ~ 85 ° C
Programminnesstorlek	8 kb
Data RAM -storlek	256 b
Antal I/OS	32 I/O
Gränssnittstyp	Uart
Maximal klockfrekvens	24 MHz
Monteringsstil	Genom hålet
Produkttyp	8 -bitars mikrokontroller - MCU

AT89S52-24PU-funktioner

8-bitars CPU- och programmeringsdynamik

AT89S52-24PU Microcontroller har en dynamisk 8-bitars CPU.Dess snabba programmeringsfunktioner förbättrar operativ effektivitet mellan olika tillämpningar, vilket återspeglar mänskliga önskningar för hastighet och optimering.

I/O -flexibilitet och flashminne

Utrustad med 32 programmerbara I/O -linjer ger den riklig flexibilitet för sömlös gränssnitt med olika enheter.Flash-minnet stöder online-programmering, vilket möjliggör enklare uppdateringar och ändringar, liknande att anpassa sig till ständigt föränderliga behov utan att byta ut hårdvara.

Spännings- och instruktionsuppsättning

Driftspänningar mellan 4,0V och 5,5V passar ett brett utbud av elektroniska miljöer.Mikrokontrollern anpassar sig till den väl ansedda MCS-51-instruktionsuppsättningen, firad för dess effektivitet och tillförlitlighet i inbäddade system.

Frekvens, kraft och effektivitet

Att stödja fullständiga statiska operationer från 0 till 33 MHz gör det möjligt att skräddarsy kraftförbrukning och prestanda efter specifika behov, särskilt i kraftkänsliga scenarier, vilket tar upp oro för resurshantering.

Avbrott, minne och timers

Med åtta avbrottskällor hanterar mikrokontrollern skickligt komplexa applikationer.Det inkluderar 256 byte av RAM-chip och tre 16-bitars timers/räknare, som säkerställer exakt tidpunkt och kontroll, bra för applikationer som behöver noggrannhet och tillförlitlighet.

Energioptimering och praktisk design

Införandet av sömnlägen optimerar energiförbrukningen för batteridrivna enheter, vilket bidrar till utökad batteritid, en nick till benägenheten för hållbarhet.

Mångsidighet

Balansering av funktionsrik design och systembegränsningar, AT89S52-24PU: s anpassningsförmåga breddar sin överklagande inom utbildnings-, industri- och konsumentelektronik.Mikrokontrollern exemplifierar tankeväckande som effektivt tillgodoser olika krav.

Användning och påverkan av AT89S52-24PU

AT89S52-24PU-mikrokontrollern används i stor utsträckning över flera fält, inklusive inbäddade styrsystem, smarta enheter och automatiseringsteknologier.Den har en flexibel klockfrekvens och online -programmering som förenklar både uppdateringar och underhåll.Det spelar en roll i elektroniska timers, fordonselektronik och datainsamlingssystem.Inbäddade systemkontroller, elektronisk visningskontroll och kommunikationsgränssnitt drar nytta av dess funktionaliteter.Det är instrumentellt i olika automatiseringsutrustning.

Beväpnad med integrerade timers, levererar AT89S52-24PU korrekt tidpunkt för applikationer som elektroniska timers och Automotive ECUS.Denna precision liknar hur detta noggrant justerar system för att uppnå toppprestanda och erkänner värdet av tidpunkten för effektivitet och tillförlitlighet.Inom både hem- och industrilandskap används mikrokontrollern för att samla in och analysera sensordata för att hantera inbäddade system.Denna speglar använder feedback till finjusteringssystem, förbättrar säkerheten och optimerar energianvändningen.Mikrokontrollens förmåga att hantera skärmar och möjliggöra seriekommunikation underlättar smidiga gränssnitt.Det organiserar effektivt robot- och monteringslinjesoperationer, precis som synkroniserar fabriksmaskiner för förstklassig produktivitet och noggrannhet.

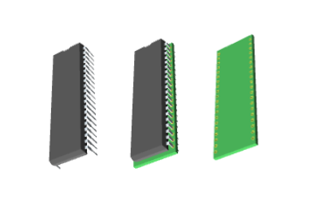

3D-modell av AT89S52-24PU

AT89S52-24PU-mikrokontrollern fångar uppmärksamheten i inbäddade system för sina mångsidiga 8-bitars CPU-funktioner.Det är en häftklammer i många elektronikprojekt på grund av dess tillförlitlighet och enkla programmerbarhet.

Att använda 3D-modeller för komponenter såsom AT89S52-24PU möjliggör visualisering till prototypning.Denna process hjälper till att minimera utgifterna och undvika potentiella monteringsfel.Med exakt visualisering kan du djupt in i varje detalj i deras mönster, förbättra noggrannheten och förfining.3D -modeller höjer precision i PCB -design, optimering av utrymme och resursanvändning.Att undersöka dessa modeller kan leda till förbättringar i produktionsgenomströmningen.När de har integrerats i arbetsflöden är dessa insikter bäst för iterativa designutvecklingar.

AT89S52-24PU är utrustad med 8 kB flashminnet och 256 byte av RAM och erbjuder ett fast stöd över olika programmeringsapplikationer.Dess mångsidighet tjänar ett brett utbud av användningsområden, särskilt i automatiserings- och kontrollsystem där effektiviteten vårdas.Modern elektronik drar nytta av angelägen energihantering.Denna mikrokontrollers låga kraftförbrukning gör den till en favorit för batteridrivna applikationer.

Operativ process för AT89S52 Microcontroller

Initialisering och återställningsmekanism

När AT89S52 får ström, genomgår den en serie initialiseringssteg för att förbereda för smidigt programutförande.Det börjar med att ställa in den första stiftet högt för att återställa mikrokontrollern.En stabil återställningsprocess behövs för att börja från ett känt tillstånd och undvika oväntat beteende som kan störa operationer.

Systemklockkonfiguration

Systemklockan är konfigurerad med en intern oscillator ansluten till en kristall, som stabiliserar klockfrekvensen och säkerställer tidprecision.Var noga med att anpassa Crystal Oscillators specifikationer med deras applikationens behov och sträva efter optimal prestanda.

Programutförande och minneshantering

Programutförande börjar med lastningskod och använder programräknaren för att starta bearbetningsinstruktioner från minnet.RAM-chip och externa minnesgränssnitt spelar en roll i datalagringshantering.Fokusera på balansering på chip och extern minnesanvändning för att uppnå större effektivitet och hastighet.

Datainmatning och utgångshantering

Mikrokontrollern hanterar sakkunnigt datainmatningar och utgångar över olika gränssnitt, vilket underlättar interaktion med externa miljöer.Portarna är utformade för att stödja en mängd ingångs-/utgångsfunktioner.Framgångsrikt integreras med applikationer kräver tankeväckande gränssnittsdesign, vilket säkerställer pålitlig datahantering och lyhördhet.

Extern miljöinteraktion

AT89S52 möjliggör effektiv kommunikation med externa kringutrustning och anpassar sig till miljöförändringar.Denna flexibilitet passar applikationer från industriell automatisering till konsumentelektronik.Titta ofta framåt med tanke på framtida integrationspotentialer och skalbarhet i planeringen.AT89S52-mikrokontrollern visar flexibilitet och precision i olika operativa sammanhang, beroende av att anpassa den grundläggande installationen med både hårdvara och applikationsspecifika krav.

Datablad pdf

AT89S52-24PU-datablad:

At89s52.pdf

Vanliga frågor [FAQ]

1. Vilka fördelar erbjuder AT89S52?

AT89S52, som utnyttjar Microchips innovativa icke -flyktiga minne, integreras smidigt med den rådande 80C51 -instruktionsuppsättningen.Dess inbyggda flashminne möjliggör problemfria uppdateringar i systemet, som tillgodoser de utvecklande behoven i iterativ utveckling och dynamiska produktjusteringar.Detta gör det till ett viktigt verktyg för att balansera traditionen och modern funktionalitet.

2. Hur kännetecknas AT89S52 -mikrokontrollern?

Denna mikrokontroller harmoniserar användning med låg effekt med hög effektivitet och har 8K byte flashminne baserat på Atmels banbrytande icke-flyktiga teknik.Denna harmoniska blandning gör det som passar för flera applikationer där effektivitet och pålitlighet resonerar djupt med användarnas förväntningar på prestanda.

3. Vad är PIN -räkningen för AT89S52 -mikrokontrollern?

Med en uppsättning av 40 stift innehåller mikrokontrollern 32 GPIO-stift, flera timers, flera avbrott, en seriell port och en On-Chip-oscillator med supportkretsar.Sådan flexibel PIN -arkitektur rymmer olika designvägar och tilltalar projekt som kräver robusta gränssnittslösningar.

4. Vilka roller kan AT89S52 -mikrokontrollern göra?

Denna mikrokontroller är anpassningsbar och övervakar ett spektrum av digitala kontrollapplikationer.Dess operativa lägen, drift, tomgång och avstängning tjänar effektivt för att optimera energianvändningen.Detta är fördelaktigt i batteriberoende enheter där förlängningen av batteriliven är i linje med krafthanteringsmålen.

5. Vad skiljer AT89C52 -mikrokontrollern?
