En omfattande guide till Arduino Uno R4 Minima

Arduino UNO R4 Minima är en nästa generations uppgradering till den älskade Arduino Uno-serien, som kombinerar den bekanta formfaktorn med förbättrad prestanda och utökade kapacitet.I sin kärna ersätter denna nya modell den traditionella 8-bitars AVR-mikrokontrollern med en kraftfull 32-bitars armbark-M4, vilket ger mer minne och snabbare bearbetning för att hantera komplexa projekt.Detta uppsving i kapacitet gör att du kan utforska mer komplicerade applikationer, särskilt inom områden som IoT, robotik och datakrävande projekt, utan att offra kompatibilitet med det stora utbudet av Arduino-sköldar och tillbehör.Renesas R7FA4M1AB3CFM#AA0 Microcontroller i mitten av detta bräde erbjuder robusta funktioner, vilket gör Uno R4 Minima till ett mångsidigt verktyg för dig.Från utbildnings till professionella miljöer representerar denna uppgradering en sömlös bro mellan klassisk enkelhet och modern funktionalitet och låser upp nya möjligheter i inbäddad elektronik.

Katalog

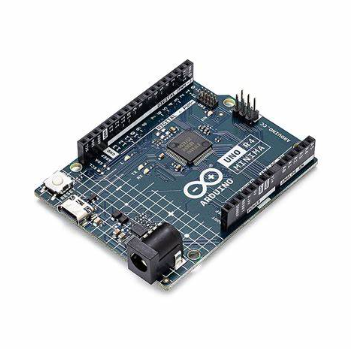

Översikt över Arduino Uno R4 Minima

Arduino UNO R4 minima fungerar på en 5V logiknivå och synkroniseras utan problem med en mängd befintliga Arduino -sköldar och bevarar harmoni med tidigare mönster.Denna kapacitet erbjuder en enkel övergång för de som är ivriga att förbättra sina skapelser utan att genomgå anmärkningsvärda hårdvaruändringar.Enkelheten av integration stärker både nya och fortsatta projekt, främjar innovation och effektiviserar utvecklingsprogression.

Styrelsens kraft kan utnyttjas genom en USB-C-port, fatuttag och VIN-stift.Sådana olika kraftalternativ gör det möjligt för latitud att välja vad som bäst tjänar sina projektambitioner.Införandet av en modern USB-C-port återspeglar en bredare teknikskifte, vilket erbjuder bättre hållbarhet och användarvänlighet jämfört med antecedent-kontakter.Vidare navigerar ombordskonverteraren sakkunnigt med högre ingångsspänningar för att stabilisera en 5V -utgång, vilket optimerar energieffektiviteten och enhetens tillförlitlighet.

De R7FA4M1AB3CFM#AA0 Microcontroller inbjuder dig att utforska dess avancerade funktioner, Med en 12-bitars analog-till-digital omvandlare (ADC) och beröring. Stöds av många seriella gränssnitt, banar det för intrikat och engagera projekt.Dessa element skapar en duk för personalisering och framtänkande mönster.Det vänder sig till ett spektrum av ansträngningar, från rudimentära uppgifter till intrikata utmaningar, visar upp Anpassningsförmåga för detta mikrokontrollerlandskap.

Specifikation	Värde
Mikrokontrollfamilj	Renesas RA4M1
Kärna	Arm Cortex-M4
Klockhastighet	48MHz
Blixtminne	256 kb
Ram	32KB
Antal I/O -stift	81
Driftspänning	1.6V - 5.5V
ADC -kanaler	18 x 14-bitars
DAC -kanaler	1 x 8-bit, 2 x 12-bitars
Kommunikationsgränssnitt	Canbus, i2c, spi, uart, USB
Timers/pwm	Ja
Paket	64-stifts LQFP
Driftstemperatur	-40 ° C till 105 ° C
Mått	10mm x 10 mm
Räkning	64

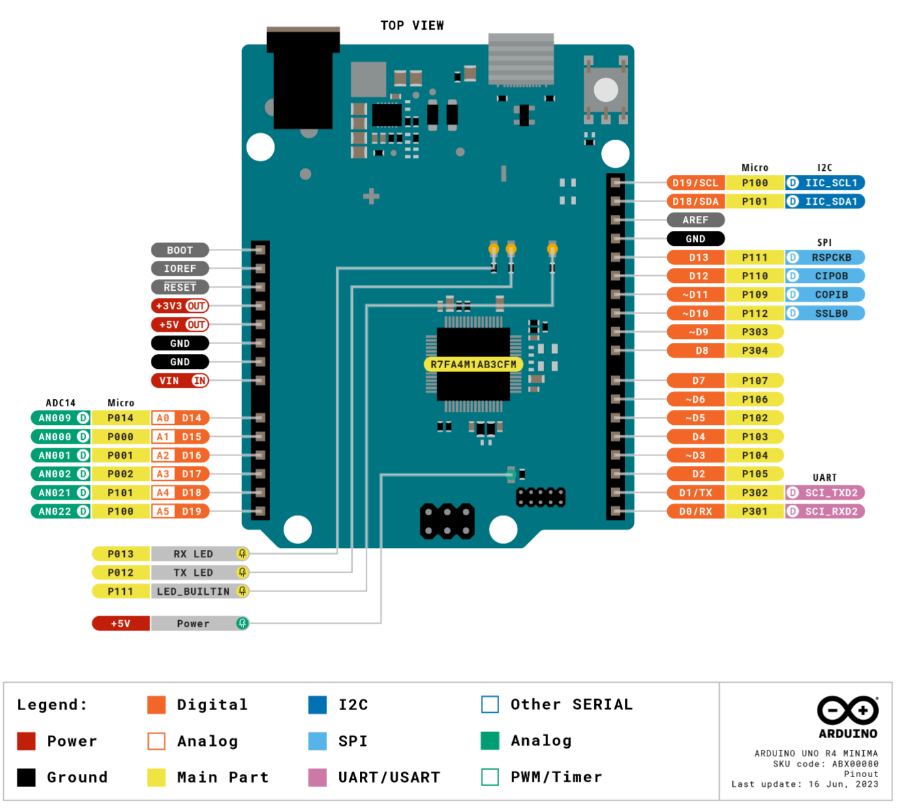

Stiftlayout

Funktioner i Arduino Uno R4 Minima

Särdrag	Specifikation
Mikrokontroller	RENESAS R7FA4M1AB3CFM#AA0 (ARM Cortex-M4)
Driftspänning	5V
Digital I/O -stift	14
Analoga ingångsstift	6
Blixtminne	256 kb
Sram	32 kb
USB -kontakt	USB-C
Strömkontakt	Fat
Ombordskonverterare	Bockomvandlare

Ansökningar av Arduino Uno R4 Minima

Programmeringsprojekt

Med Arduino Uno R4 -minima kan du möta en port till upptäckt, med hjälp av ett tillgängligt gränssnitt och livligt samhälle.När de fördjupar sig i att lära sig essensen av kodning och elektronik, erbjuder brädet en praktisk lekplats för att skapa enkla kretsar och automatisera ultimata uppgifter.Vanligtvis kan du inleda projekt som att skapa LED -blinkningsmönster eller använda temperatursensorer, som odlar grundläggande färdigheter som är inflytelserika för att hantera komplexa mönster.Sådana satsningar skapar meningsfulla inlärningsupplevelser, vilket möjliggör experiment med digitala och analoga utgångar som överbryggar begreppsmässig kunskap och praktisk tillämpning.

Utbildnings- och STEM -engagemang

I utbildningsvärlden utmärker sig detta styrelse genom att göra komplexa teorier mer smältbara och därmed bli ett gynnat verktyg.Med fokus på STEM kan du anställa Arduino UNO R4 -minima för att exemplifiera den sammanflätade dansen mellan programvara och hårdvara.Klassrumsföretag kan inkludera konstruktion av rudimentära väderstationer eller grundläggande robotar kodade av elever, som vårdar ett djupt grepp om sensor och ställdoninteraktioner.Att introducera Arduino i läroplanen lever inte bara bara studier utan provocerar också allvarliga resonemang och fängslar dig på samma sätt som att låsa upp den gränslösa potentialen för innovation och fantasi.

IoT -systemutveckling

Under hela uppfinningen av Internet of Things (IoT) -system framträder Arduino Uno R4 Minima som en anpassningsbar, ekonomisk bro som förbinder konkreta enheter till digitala landskap.Du kan utnyttja brädet i prototypning av smarta hemgadgets, bärbar teknik och andra sammankopplade enheter.Genom att integrera Bluetooth- eller WiFi-moduler kan du manifestera system för realtidsmiljökontroll och övervakning.Till exempel, att skapa ett smart bevattningssystem som är lyhörd för faktiska väderdata visar styrelsens lämplighet i att stärka effektiviteten och hållbarheten, vilket belyser harmonin i teknik med daglig existens och inspirerande innovation över personliga och industriella spektra.

Robot servokontroll

Genom att använda Arduino UNO R4 -minima förvandlar manipulationen av robotservon till en intuitiv strävan för robotiska aficionados.Det erbjuder en robust grund för att utveckla robotarmar, självstyrda fordon och uppgifter som kräver exakt rörelsekoordination.Programmering av brädet för att navigera servomotorer avslöjar insikter om rörelsedynamik och feedbacksystem som är nyckeln till automatisering, liknande den precision som finns i industriell robotik.Genom aktivt engagemang i servokontrollprojekt kan du få en givande möjlighet att omvandla abstrakta programmeringsidéer till faktiska resultat.

Hemautomation

För hemmautomation fungerar Arduino UNO R4 -minima som det ultimata elementet, vilket möjliggör sömlösa enhetsinteraktioner.Du kan utnyttja dess kapacitet för att skapa automatiseringslösningar för belysning, klimatreglering och säkerhetsförbättring i hushållen.Genom att para mikrokontroller med sensorer och ställdon överväger man den harmoniska integrationen av komfort och teknik och förenar isolerade enheter till ett sömlöst smart ekosystem.Dessa implementeringar eskalerar inte bara bekvämlighet utan belyser också den komplicerade sammansmältningen av etablerad och främjande teknik för att berika vardagen.

Tekniska specifikationer för Arduino UNO R4 Minima

Kategori	Specifikation
Styrelse	Namn: Arduino® Uno R4 Minima
	SKU: ABX00080
Mikrokontroller	Renesas RA4M1 (ARM® Cortex®-M4)
USB	USB-C® (programmeringsport)
Stift	Digital I/O -stift: 14
	Analoga ingångsstift: 6
	DAC: 1
	PWM -stift: 6
Kommunikation Driva	Uart: Ja, 1x
	I2C: Ja, 1x
	SPI: Ja, 1x
	CAN: Ja, 1 kan buss
	Krets driftspänning: 5 V
	Ingångsspänning (VIN): 6-24 v
	DC -ström per I/O -stift: 8 ma
Klockhastighet	Huvudkärnan: 48 MHz
Minne	RA4M1: 256 KB Flash, 32 KB RAM
Mått	Bredd: 68,85 mm
	Längd: 53,34 mm

Alternativa Arduino -styrelser

Inom den livliga världen av Arduino finns alternativ till den traditionella Arduino Uno.Detta inkluderar brädor som Arduino Nano, Micro och Pro Mini.Var och en av dessa varianter levereras med unika attribut, skräddarsydda för att uppfylla en rad projektkrav och begränsningar.Att ta tag i specifikationerna för dessa brädor kan djupt påverka ens val när du väljer det mest passande verktyget för ett visst projekt.

• Arduino nano: Denna kompakta, brödskivor-kompatibla Marvel utmärker sig i inbäddade applikationer där ekonomisering av rymden berör hjärtat i designfilosofin.Nano upprätthåller den robusta prestanda som ses i UNO och erbjuder en mer rymdmedveten lösning utan att offra förmågan.

• Arduino mikro: Med ytterligare stift och USB -anslutning omfamnar mikro mångsidigheten.Mest under prototypfasen visar sig dessa funktioner ovärderliga och erbjuder utvidgade I/O -alternativ som kan förbättra effektiviteten i utvecklingsuppgifter.

• Arduino Pro Mini: Skräddarsydd för bärbara och bärbara applikationer, pro -mini remsar bort USB -porten för att skapa en ännu mer minskande form.Detta designval kräver en extern FTDI-kabel för programmering, en avvägning som ofta omfattas av de som bedriver ultrakompakta enheter.

• Spark Fun Red Board qwiic: Spark Fun Red Board QWIIC fångar uppmärksamheten genom att bädda in QWIIC Connect -systemet, vilket förenklar I2C -anslutningar och berikar prototypprocessen med en omfattande mängd komponenter.Genom att lindra ledningskomplexiteten främjar det skapandet av pålitliga, visuellt tilltalande projekt, en lockande faktor för dem som värnar om både elegans och funktionalitet i sina tekniska ansträngningar.

• tEensy LC: Erbjudande av sofistikerade funktioner som en 32-bitars armprocessor presenterar Teensy LC ett övertygande val för projekt där förbättrad processorkraft eller noggrann hårdvaruövervakning önskas.Detta bräde banar ofta vägen för effektivare mönster.Dess sömlösa kompatibilitet med Arduino IDE gör att du kan använda dess avancerade funktionaliteter utan att möta oöverkomliga inlärningsutmaningar.

Skillnader mellan Arduino Uno R4 Minima och Nano

Särdrag	Arduino uno r4 minima	Arduino nano
Mikrokontroller	Renesas RA4M1 (ARM® Cortex®-M4)	Atmega328
Klockhastighet	Huvudkärnan: 48 MHz / ESP32-S3: Upp till 240 MHz	16 MHz
Blixtminne	RA4M1: 256 KB / ESP32-S3: 384 KB	32 kb
Sram	RA4M1: 32 KB / ESP32-S3: 512 KB	2 kb
Driftspänning	5V (ESP32-S3 är 3,3V)	5V
Digital I/O -stift	14	14 (varav 6 tillhandahåller PWM -utgång)
Analoga ingångsstift	A0 - A5	8 (A0 - A7)
Analoga utgångsstift	-	-
Pwm -stift	D3, D5, D6, D9, D10, D11	6 (D3, D5, D6, D9, D10, D11)
Anslutning	Wi-Fi- och Bluetooth-kapacitet via ESP32-S3 från Espressiv	-
Dimensioner (bredd x längd)	68,85 x 53,34 mm	18 x 45 mm

Bygga en förhöjd linjeföljande robot med Arduino Uno R4 Minima

Att inleda skapandet av en linjeföljande robot med Arduino Uno R4-minima erbjuder en fängslande inträdesplats i robotik.Denna uppgift involverar att gräva in sensordynamik, behärska motorstyrningskillnader och utforska autonoma navigationsstrategier.

Komponenter och funktionalitet

• Arduino uno r4 minima: Denna mikrokontroller fungerar som robotens kognitiva centrum.Det bearbetar skickligt ingångar från sensorer och skickar utgångar till motorer, vilket gör att roboten kan glida med syfte.Med sin öppna källkod är den programmerbar att utföra sofistikerade algoritmer som är aktiva för avancerade navigationsuppgifter, berikning av processen med både strategi och uppfinningsrikedom.

• Motorförare (L298N): L298N Motor Driver orkestrerar robotens rörelser med finess och styr precisionskontrollen av DC -motorer.Det översätter mikrokontrollerns elektroniska språk till de flytande handlingarna med acceleration, retardation och svängar.Harmonin i dessa rörelser är av yttersta betydelse eftersom roboten håller sig till en förutbestämd bana.

• IR -sensorer : Att agera som robotens uppfattande medhjälpare, dessa sensorer är strategiskt positionerade för att konsekvent vidarebefordra faktisk positionsåterkoppling relativt spåret.Denna oavbrutna dataöverföring bildar ryggraden i bananjusteringar, vilket säkerställer konsekvent spårning, till och med bland skiftande ytförhållanden.

Skapande av robotens arkitektur

• Montering och anslutningar: Att konstruera roboten innebär en stark orkestrering av anslutningar som länkar mikrokontrollern, sensorer och motordrivare.Varje länk spelar en nyckelroll i effektiv kommunikation av data.Den cykliska rutinen för testning och felsökning främjar ett omfattande grepp om elektroniska kretsförhållanden och praktiska problemlösande skicklighet.

• Kalibrering och programmering: Detta steg är där fantasi konvergerar med precision.Crafting Exacting Code möjliggör tolkning av sensoravläsningar och motsvarande rörelsejusteringar.Noggrann sensorkalibrering rymmer varierande belysning och ytförhållanden och upprätthåller operativ integritet i olika miljöer.
