13009D Transistor förklarade: Specifikationer, applikationer och motsvarande modeller

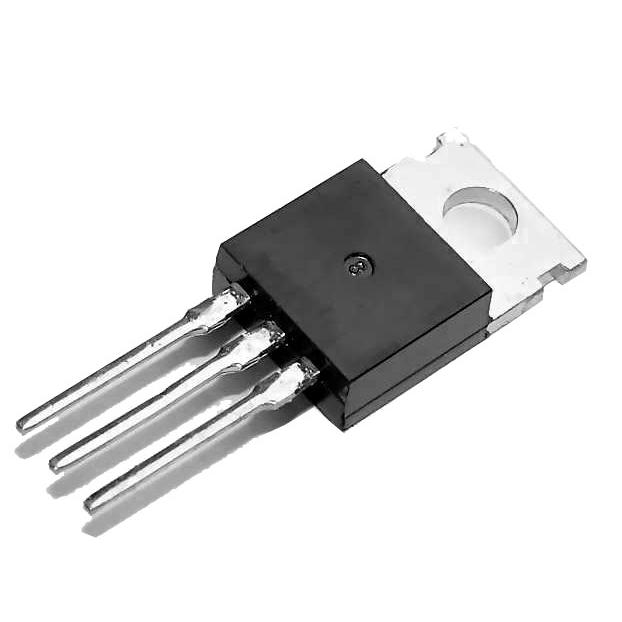

13009D -transistorn är en kraftfull NPN -bipolär korsningstransistor (BJT), allmänt erkänd för sin hållbarhet och effektivitet inom kraftelektronik.Denna komponent är inrymd i 220-paketet och är utformad för att hantera högspänning och ström, vilket gör det nödvändigt i kretsar som kräver tillförlitlig prestanda under krävande förhållanden.Den här artikeln gräver in i 13009D -transistorens funktioner, tekniska specifikationer och omfattande tillämpningar i kraftsystem, vilket illustrerar varför den förblir ett stort element i moderna elektroniska mönster.Från motorstyrningar till förnybara energisystem sticker 13009D -transistorn ut för dess mångsidighet och robusthet och erbjuder dig en pålitlig lösning för att optimera systemstabiliteten och effektiviteten.

Katalog

Fördjupad undersökning av 13009D-transistorn

13009D BJT är en högspännings-NPN-transistor som passar för strömförsörjningskretsar, spänningsregulatorer, motorstyrningssystem och högfrekvensomkopplingskretsar.Dess robusta design gör det möjligt för den att effektivt hantera betydande spänning och ström, vilket gör den till en mångsidig komponent för elektroniska mönster.Paketet TO-220 underlättar värmeavledning vid kylflänsar, vilket säkerställer tillförlitlig drift under krävande förhållanden.Det förbättrar växling och amplifiering i kraftkretsar, värderade i bilens elektronik och förnybar energiförhållanden.

I faktiska applikationer anpassar sig 13009D till många konfigurationer.I kraftförsörjningskretsar stabiliserar den spänningsingångarna för att upprätthålla enhetens funktionalitet och förlänga livslängden.Automotive Professionals använder dessa transistorer för att reglera elektriska strömmar och skydda elektroniska delar från fluktuationseffekter.I förnybara energisystem hjälper de energikonvertering och kombinerar effektivitet med hållbarhet.

13009D: s anpassningsförmåga sträcker sig utöver enkel krafthantering.Dess tillförlitlighet i högfrekvensoperationer lägger grunden för innovationer inom smart elektronik.Att integrera denna transistor i komplexa kretsar möjliggör avancerad elektronik och avslöjar optimeringsstrategier för energianvändning.Denna sammanflätade tekniska precision med miljömedvetenhet.Den pågående utvecklingen av dessa komponenter ger fascinerande möjligheter för framtida tekniska landskap.

Viktiga specifikationer och insikter från 13009D -transistorn

Specifikation	Information
Typ	Npn (Negativ-positiv-negativ) bipolär korsningstransistor (BJT)
Paket Typ	Till-220 paketet, känt för värmeavledning och tillförlitlighet i högeffekt ansökningar
Spänning Betyg	Base Spänning (VCBO): 700 - 900V
	Bemittare Spänning (VCEO): 400 - 700V
	Emitterbas Spänning (vebo): 7 - 9V
Nuvarande Betyg	Samlare Nuvarande (IC): flera ampere
	Bas Current (IB): Flera hundra milliamp
Driva Spridning	Burk Sprid flera watt kraft som värme innan du når temperaturen gränser
Frekvens Svar	Lämplig För strömbrytande applikationer, som inte kännetecknas av högfrekventa ansökningar
Temperatur Räckvidd	Verksamhet mellan -55 ° C till +150 ° C, vilket säkerställer stabilitet i olika miljöer villkor

Avancerade applikationer av 13009D -transistorn

Kraftförsörjning och reglering

13009D -transistorn utmärker sig i kraftelektronik med sin förmåga att hantera betydande spänningar och strömmar.Det spelar en omfattande roll i att reglera strömförsörjningskretsar, skickligt omvandlar AC till stabila DC -utgångar.Denna stabilitet stöder enheter som behöver oöverträffad kraftinmatning, till exempel mikrokontroller.Att upprätthålla konsekvent produktion trots inmatningsfluktuationer är ett måste, särskilt för känslig elektronik som kan misslyckas under olika förhållanden.

Motorstyrningssystem

I motorstyrningssystem är 13009D -transistorn instrumental för att hantera hastigheten och riktningen för DC -motorer.Dess inflytande sträcker sig djupt in i automatisering och industriella maskiner och förbättrar både effektivitet och precision.Applikationer som automatiserade transportörer och precisionsrobotarmar beror på exakt hastighetskontroll för att säkerställa optimal prestanda och säkerhet.

Högfrekvensomkopplingskretsar

Denna transistor är dynamisk i högfrekventa omkopplingskretsar och hittar vanlig användning i strömförsörjning av switch-läge och högfrekventa omvandlare.Dessa inställningar drar nytta av sin kapacitet att byta snabbt, vilket minskar energiavfallet.Många väljer denna transistor för projekt som kräver energieffektivitet och höghastighetsprestanda.

Spänningsförstärkning

Som en spänningsförstärkare höjer 13009D små signaler för att driva större belastningar eller möjliggöra långdistansöverföring.Denna funktion visar sig vara ovärderlig i kommunikationssystem och ljudapplikationer.I ljudförstärkare driver det högtalare medan de bevarar ljudkvalitet.

Spänningsförstärkningskretsar

I spänningsförstärkningskretsar spelar 13009D en viktig roll i att förstärka låga ingångsspänningar för att uppfylla högspänningsbehov.Denna funktion är mestadels fördelaktig för enheter som fotovoltaiska system och elektriska fordon, där optimal effektivitet och kapacitet kontinuerligt förbättras.

Krafthanteringssystem

Det är viktigt att 13009D är centralt för krafthanteringssystem, optimerar distribution och reglering av kraft, mestadels i oavbruten strömförsörjningssystem (UPS) och förnybara energilösningar.Dess pålitlighet när det gäller att hantera kraftöverskolor säkerställer systemstabilitet och stöder de innovativa energihanteringsstrategierna som används inom hållbar teknik.

Transistorer för 13009D

Att välja transistorer som överensstämmer med 13009D innebär att förstå sina exakta egenskaper och de specifika behov de uppfyller i olika scenarier.

• MJE13009

• Buv48a

• Tip3055

• 2SC5200

• MJL1302A

PIN -konfiguration av 13009D -transistorn

Att ta tag i komplikationerna i 13009D -transistorns PIN -konfiguration möjliggör sömlös integration i elektroniska kretsar.Denna komponent har tre huvudterminaler.

Samlare (c)

Denna terminal tar rollen att ta emot flödet av laddningsbärare.Det fungerar som en mittpunkt där anslutningen mellan transistorn och externa kretsar hanteras tydligt, vilket säkerställer rörelsen av elektriska strömmar i linje med de önskade resultaten.Samlarterminalen hittar ofta sin plats i centrum, en strategisk position som påverkar strömflödet inom transistorns aktiva region.

Denna installation är eftertänksamt utformad för att förbättra prestandan.Den effektiva driften av samlarterminalen säkerställer att transistorn kan på ett adekvat sätt förstärka eller växla signaler, en process som speglar EBB och flöde av känslor.Den inblandade precisionen återspeglar en noggrann uppmärksamhet på detaljer, liknande en hantverkares beröring.Dess roll i att upprätthålla nuvarande flöde är inte bara en ren teknisk nödvändighet utan en delikat dans, som ekar komplexiteten i önskningar och sökandet efter balans.

I många faktiska kretsar måste samlarens temperatur hanteras noggrant för att förhindra överhettning.Effektiva kylstrategier bidrar avsevärt till prestanda, eftersom överdriven värme kan leda till systemfel.Tillräcklig anslutning till lämpliga spänningar spelar också en roll i optimal funktion, en slutsats som stöds av omfattande experiment och data.

Bas (b)

Vanligtvis placerad på vänster sida fungerar basterminalen genom att kontrollera strömmen som rinner genom samlaren med endast en liten ingång som krävs.Basens lyhördhet påverkar i hög grad hur effektivt transistorn fungerar som antingen en switch eller en förstärkare, och förvandlar subtila ingångar till betydande förändringar i dess drift.

De med en mängd erfarenheter belyser ofta den känsliga konsten att reglera spänningen vid basen.Detta exakta tillvägagångssätt hjälper till att styra bort mättnad och avstängningspunkter, vilket möjliggör ett pålitligt flöde av prestanda.

Emitter (e)

Vanligtvis beläget till höger initierar Emitter -terminalen frisläppandet av laddningsbärare i basregionen.Denna process är en aktiv del av hur transistorer fungerar och påverkar deras roll och effektivitet i kretsar.Genom denna rörelse inleder laddningsbärare en resa som direkt formar transistorns prestanda och speglar subtilt komplikationerna med känslor och önskemål.Att upprätthålla fasta anslutningar används för att uppnå tillförlitligt kretsbeteende.Det betonar ofta denna aspekt och förstår hur till och med små inkonsekvenser kan påverka prestandan betydligt.

Korrekt förspänningsspänning vid emitteren spelar en roll i stabilisering av operationer.Det är denna uppmärksamhet på finjustering som leder till framgångsrika resultat i elektroniska mönster.Konfigurationen av 13009D -transistorn illustrerar komplexiteten som är involverad i effektiv kretskonstruktion.Dessa föreställningar resonerar med mönster som observerats över olika delar, vilket återspeglar en delad förståelse som förbinder tekniska färdigheter med konkreta resultat.

Slutsats

13009D -transistorn är en viktig komponent inom kraftelektronik, värderad för sin förmåga att hantera högspänning och ström, vilket gör den idealisk för applikationer som kräver effektivitet och tillförlitlighet.Viktigt används i inverterare och strömförsörjningsenheter, dess robusta design säkerställer stabilitet och prestanda, även under utmanande förhållanden, vilket minimerar driftsstopp i industriella miljöer.Med funktioner som effektiv termisk hantering och snabb växlingsförmåga förbättrar 13009D systemets motståndskraft och livslängd, vilket främjar sömlös integration i komplexa kretsar.Dess mångsidighet förenklar verksamheten, vilket gör att du kan upprätthålla toppprestanda och energieffektivitet och driva framtida innovationer inom kraftelektronik.
